11   LaboDoser-100
1.
Stellen Sie LaboDoser-100 neben das
Gerät.
2.
Setzen Sie Schnell-Stecker mit
aufgesetzten Schläuchen auf die 500-ml-
Flaschen für Suspension von Struers.
3.
Schließen Sie die kurzen Schläuche der
Flaschen an die Pumpen mit Markierung
IN an.
4.
Schließen Sie ein Ende der langen
Schläuche an die Rückseite des
Probenbewegers an.
5.
Schließen Sie das andere Ende der
langen Schläuche an die Pumpen mit
Markierung OUT an.
6.
Achten Sie darauf, dass die Schläuche
nicht straff gespannt sind, sodass sich
der Probenbewegerkopf frei bewegen
kann.
7.
Schließen Sie das elektrische Kabel an
den Anschluss an der Pumpe und am
Probenbeweger an.
8.
Wickeln Sie den Abschnitt der
Spiralkabelumhüllung um die
elektrischen Kabel und die Schläuche.
11.2

Operating LaboDoser-100

LaboDoser-100 can only be operated from LaboForce-100.
The following buttons on the LaboForce-100 control panel apply specifically to operating LaboDoser-
100:
90

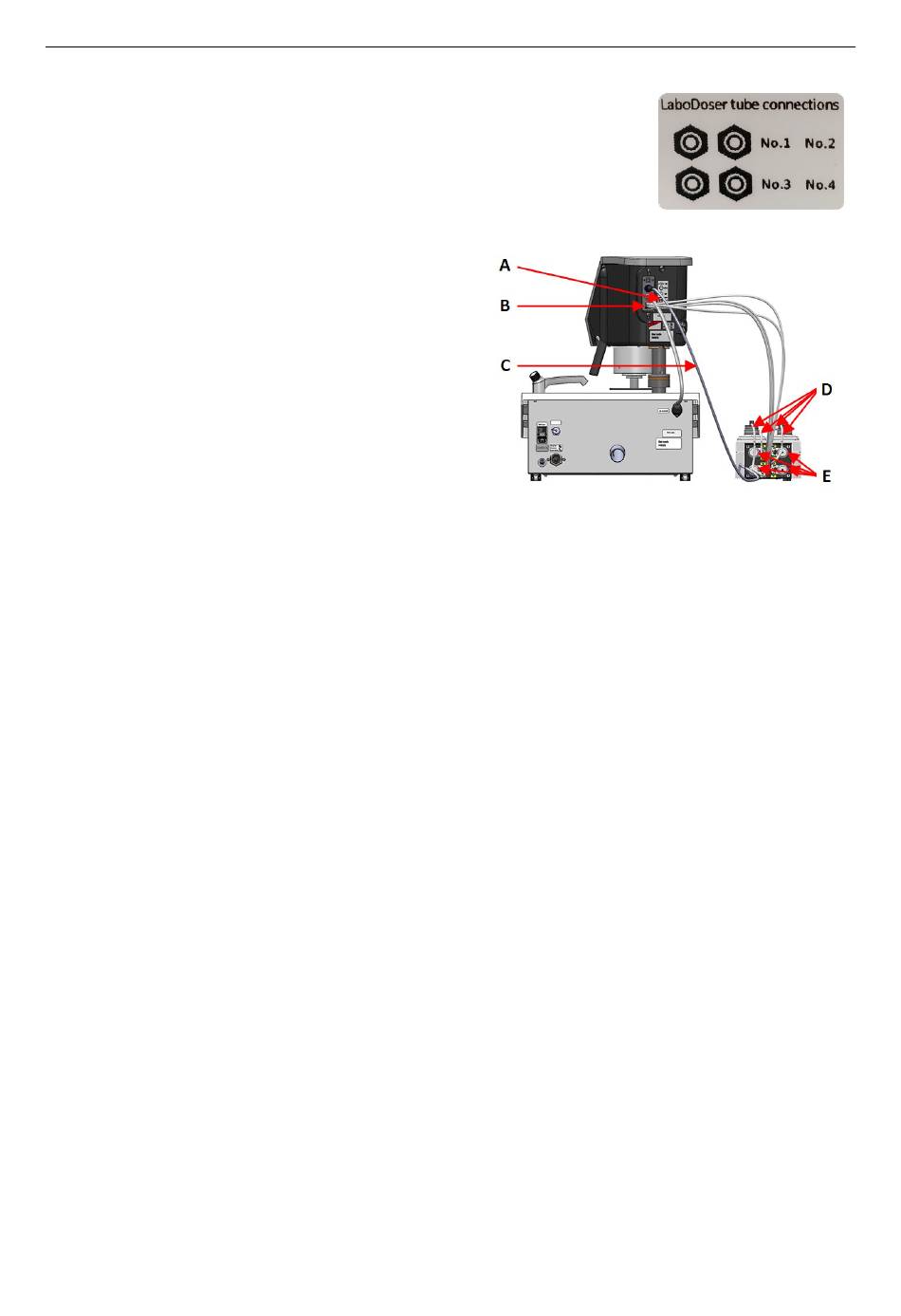

A Etikett mit nummerierten Anschlüssen
B Anschlüsse für lange Pumpschläuche
C Elektrisches Kabel zur Stromversorgung der
Pumpen
D Kurze Pumpenschläuche mit Schnell-Stecker
E Pumpen
