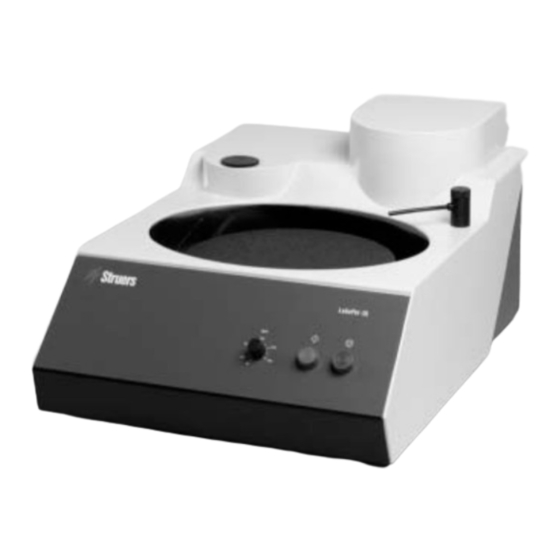

- Seite 1 LaboPol-35 Instruction Manual Manual No.: 16117001 Date of Release 27.09.2012 Gebrauchsanweisung Mode d’emploi Spare Parts and Diagrams...
- Seite 2 Wartungshandbücher: Ein von der Firma Struers veröffentlichtes Wartungshandbuch darf nur von ausgebildeten Technikern benutzt werden, die von Struers dazu berechtigt wurden. Das Wartungshandbuch darf nur in Zusammenhang mit dem Struers Gerät benützt werden, für das dieses Wartungshandbuch ausdrücklich bestimmt ist.
- Seite 3 Das Gerät darf nur für seinen vorgesehenen Anwendungszweck und wie in der Gebrauchsanweisung beschrieben verwendet werden. Für die Benützung der Geräte bzw. der Maschinen sind die Verbrauchsmaterialien von Struers vorgesehen. Falls unzulässiger Gebrauch, falsche Installation, Veränderung, Vernachlässigung, unsachgemäße Reparatur oder ein Unfall vorliegt, übernimmt Struers weder die Verantwortung für Schäden des Benutzers, noch für solche am Gerät.
- Seite 4 LaboPol-35 Gebrauchsanweisung Entsorgung Das WEEE-Symbol auf Ihrem Gerät weist darauf hin, dass es sich um ein WEEE-relevantes Gerät handelt, dass entsprechend getrennt entsorgt werden muss. Nähere Informationen über das Recycling dieses Produkts erhalten Sie bei der zuständigen Verwaltungsbehörde.
- Seite 5 Packungsinhalt überprüfen ..............2 LaboPol-35 auspacken ..............2 LaboPol-35 aufstellen ................ 2 Sich mit LaboPol-35 vertraut machen ..........3 Netzanschluss ..................4 Stromversorgung 1/3 x 200-240 V / 50-60 Hz herstellen ..4 Stromversorgung 1 x 100V / 50-60 Hz herstellen ..... 5 Einphasige Stromversorgung ............
- Seite 6 Winkelrohr für Abfluss Schlauchklemmen Schutzring Netzkabel 1 Satz Gebrauchsanweisungen Lösen Sie LaboPol-35 vom Boden der Packkiste durch Entfernen LaboPol-35 auspacken der vier Halteschrauben von der Unterseite her. LaboPol-35 aufstellen LaboPol sollte auf einem stabilen Tisch in angemessener Arbeitshöhe und in der Nähe von Stromversorgung und...
- Seite 7 LaboPol-35 Gebrauchsanweisung Nehmen Sie sich einen Augenblick Zeit, um mit Lage und Namen Sich mit LaboPol-35 vertraut aller Teile des LaboPol Geräts vertraut zu werden. machen Start-Schalter Stop-Schalter Geschwindigkeitseinstellung Drehteller Wasserhahn Rückseite des LaboPol-35 ...
- Seite 8 LaboPol-35 wird in zwei Spannungsvarianten ausgeliefert: 1/3 x 200-240 V / 50-60 Hz und 1 x 100 V / 50-60 Hz. Stromversorgung Das 1/3 x 200-240 V / 50-60 Hz LaboPol-35 wird mit 2 1/3 x 200-240 V / 50-60 Hz verschiedenen Netzkabeln geliefert:...
- Seite 9 Benutzen Sie dieses Kabel NICHT zum Anschluss an eine Stromversorgung mit 110 V. Nichtbeachtung kann Materialschäden zur Folge haben. WICHTIG LaboPol-35 wird ohne angeschlossenen Probenbeweger ausgeliefert. Stellen Sie bitte den Schalter "Probenbeweger" auf "Aus". Wenn dem nicht so ist, kann LaboPol-35 nicht gestartet werden.
- Seite 10 LaboPol-35 Gebrauchsanweisung Wasseranschluß Wasserablauf Schließen Sie den Wasserablaufschlauch an den Stutzen auf der Rückseite des Gerätes an, und sichern Sie ihn mit einer Schlauchschelle. Führen Sie das offene Ende des Abflußschlauches zum Abfluß und verlegen Sie den Schlauch so, daß er mit Sicherheit ein Gefälle aufweist.
- Seite 11 LaboPol-35 Gebrauchsanweisung 2. Bedienung Routinehandlungen Präparationsscheibe montieren Legen Sie die Scheibe auf den Drehteller und drehen Sie diese so lange, bis die drei Führungsstifte in die Löcher im Drehteller einrasten. Gerät starten Scheibe starten Stellen Sie die gewünschte Geschwindigkeit mit dem Drehknopf ein.
- Seite 12 LaboPol-35 Gebrauchsanweisung 3. Wartung Reinigen Sie alle zugänglichen Oberflächen mit einem feuchten Tägliche Pflege Tuch. Nehmen Sie die den Spritzring und die Schleif/Polierscheibe ab, Wöchentliche Pflege und beseitigen Sie das Abraummaterial aus Ablaufbecken und Abflußschlauch.
- Seite 13 Inhaltsverzeichnis Seite 1. Besonderheiten der Bedienung Wahl der Präparationsscheibe ............10 Montieren eines Probenbewegers (zusätzlich) ........ 10 Montage eines LaboDoser (optional) ..........10 2. Struers Metalog Guide™ ............ 11 3. Zubehör und Zusatzgeräte ..........12 4. Fehlersuche ................13 5. Technische Daten...
- Seite 14 LaboPol-35 Gebrauchsanweisung 1. Besonderheiten der Bedienung LaboPol-35 ist für den Gebrauch von MD-Scheiben von 300 mm Wahl der Präparationsscheibe Durchm., Nassschleifscheiben von 305 mm Durchm. und Polierscheiben von 300 mm Durchm. vorgesehen. Andererseits kann die ganze Palette der Struers-Scheiben eingesetzt werden.
- Seite 15 LaboPol-35 Gebrauchsanweisung 2. Struers Metalog Guide ™ LaboPol-35 ist zum Schleifen, Polieren und Läppen gleichermaßen geeignet. Im Struers Metalog Guide™ wird das mechanische Schleifen/Polieren automatisierter Probenpräparation ausführlich beschrieben. Der Struers Metalog Guide™ bietet für die meisten gängigen Materialien Präparationsmethoden an, die sich an der einfachen Untersuchung zweier Schlüsseleigenschaften orientieren: Härte und...
- Seite 16 06126327 LaboForce-Mi, 1 x 100 V / 50-60 Hz 06126416 Automatischer Probenbeweger zur Präparation von mineralogischen Proben..Zur Montage auf LaboPol-35 mit Stromversorgung vom LaboPol-35 aus. Inclusive Schmiermittelversorgung. Probenbewegerplatten müssen getrennt bestellt werden. LaboDoser (4 Flaschen) 05406116 Dosiereinheit für LaboPol mit LaboForce. Mit...
- Seite 17 Reinigen Sie die Kontaktfläche scheibe vibriert dem Drehteller befindet sich Schmutz. zwischen Scheibe und Drehteller Beständiger, Verschlissene Kupplung am Probenhalter, Setzen Sie sich mit dem Struers ungleichmäßiger Bewegerscheibe oder am Kopf des Service in Verbindung um die Verschleiss einer Probenbewegers des LaboPol-35.
- Seite 18 LaboPol-35 Gebrauchsanweisung 5. Technische Daten Gegenstand Spezifikation Scheibe Durchmesser 300/305 mm 12" Drehgeschwindigkeit 50 - 500 U/min Rehrichtung Gegen den Uhrzeigersinn Motorleistung 370 W Drehmoment Kontinuierlich 7,1 Nm an der 10,6 Nm / Scheibe Versorgungs- Stromphasen Einphasige Version: 1 (L + N + PE)
- Seite 19 LaboPol-35 Gebrauchsanweisung Schnellinformation Scheibe montieren Legen Sie die Scheibe auf den Drehteller und drehen Sie ihn so lange, bis die drei Führungsstifte in die Löcher im Drehteller einrasten. Scheibe starten Stellen Sie die gewünschte Geschwindigkeit mit dem Einstellknopf ein.
- Seite 21 2011/65/UE conforme aux normes suivantes: RoHS EN 50581:2012. L’équipement est conforme aux standards américains: Informations UL508, NFPA79:2012. supplémentaires La déclaration ci-dessus a été faite d’après la méthode globale, module A Date: 13.02.2015 Christian Skjold Heyde, Vice- President, R & D et Production, Struers A/S...
- Seite 22 Pederstrupvej 84 DK-2750 Ballerup Denmark...
- Seite 23 LaboPol-35 Mode d'emploi Spare Parts and Diagrams Table of contents Drawing Drawings Bearing construction assembled ........15550040D Bottom, assembled ............16110020G Electrical panel, assembled ..........15860020C Motor with sledge ............... 16110035F Water tap, assembly ............14920065G Front plate, assembled ............16110060B Diagrams Circuit Diagram ..............
- Seite 24 To check the availability of other replacement parts, please contact your local Struers Service Technician. It may help identify the part by referral to its position number on the assembly drawings included in this manual.
- Seite 25 LaboPol-35 Spare Parts and Diagrams Spare part list for LaboPol-35 Drawing Pos. Spare Part Cat no: 16110060 Front plate, assembled Sealing strip Grey 1.5x10, 0.8 m 2IP10151 Eco.push butt.head RTG (green) 2SA00410 Eco.push butt.head RTR (red) 2SA00415 5k0 2W Pot.meter Cermet 2%...
- Seite 27 å . y l e l j o i t t i n t i n : l a : e l : . t o i t e l l...
- Seite 29 æ å r ø . t s å å ø o l i i t c å å t i f i e l l f i k l l u o i t t i n t i n : l a : e l : .
- Seite 30 Ø l a i t f i t i r f ø ° 0 Ø s t i l a i i t c o i t t i n t i n : l a : e l : . t o i t e l l...
- Seite 31 o i t t i n t i n : l a : e l : . t o i t e l l...
- Seite 32 LaboPol-21: 4-poles, 250W (1/3 H.P.) LaboPol-25: 4-poles, 250W (1/3 H.P.) LaboPol-4: 8-poles, 80W (1/9 H.P.) LaboPol-5: 4-poles, 250W (1/3 H.P.) LaboPol-6: 4-poles, 250W (1/3 H.P.) LaboPol-35: 4-poles, 370W (1/2 H.P.) S4 (on back) EXTERNAL EQUIPMENT ACTIVE / NON ACTIVE POWER OUTLET TO...
- Seite 33 LaboPol-4: 8-poles, 80W (1/9 H.P.) Power Entry Module LaboPol-5: 4-poles, 250W (1/3 H.P.) YE/GN with main power switch LaboPol-6: 4-poles, 250W (1/3 H.P.) YL/GN LaboPol-35: 4-poles, 370W (1/2 H.P.) Note: On LaboPol-21/25 XPE1 XPE1 +temp. BK1 is connected to V and...
