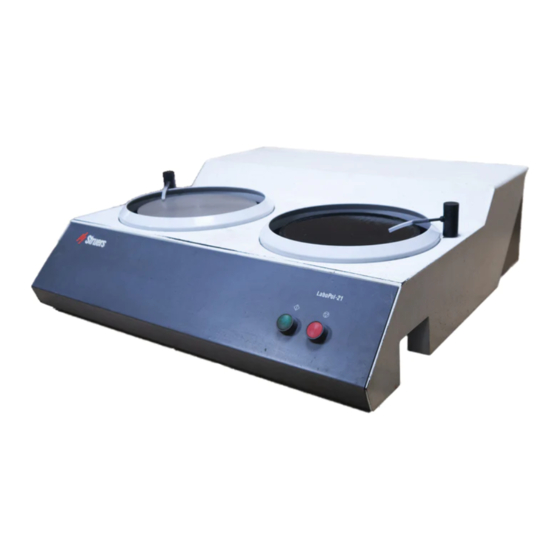

- Seite 1 LaboPol-21 Manual No.: 15297001 Date of Release 25.10.2015 LaboPol-25 Gebrauchsanweisung Spare Parts and Diagrams...
- Seite 2 Zusammenhang mit dem Struers Gerät benützt werden, für das dieses Wartungshandbuch ausdrücklich bestimmt ist. Struers übernimmt für Irrtümer in Text und Bild der Veröffentlichungen keine Verantwortung. Wir behalten uns das Recht vor, den Inhalt der Gebrauchsanweisungen und Wartungshandbücher jederzeit und ohne Vorankündigung zu ändern.
- Seite 3 Für die Benützung der Geräte bzw. der Maschinen sind die Verbrauchsmaterialien von Struers vorgesehen. Falls unzulässiger Gebrauch, falsche Installation, Veränderung, Vernachlässigung, unsachgemäße Reparatur oder ein Unfall vorliegt, übernimmt Struers weder die Verantwortung für Schäden des Benutzers, noch für solche am Gerät.
- Seite 4 LaboPol-21/, -25 Gebrauchsanweisung Entsorgung Das WEEE-Symbol auf Ihrem Gerät weist darauf hin, dass es sich um ein WEEE-relevantes Gerät handelt, dass entsprechend getrennt entsorgt werden muss. Nähere Informationen über das Recycling dieses Produkts erhalten Sie bei der zuständigen Verwaltungsbehörde.
- Seite 6 LaboPol-21/, -25 Gebrauchsanweisung Benutzerhandbuch Inhaltsverzeichnis Seite 1. Zu Beginn ............. 2 Packungsinhalt überprüfen ............... 2 LaboPol auspacken ................2 LaboPol aufstellen ................2 Rückseite des LaboPol ..............2 Netzanschluss ................... 3 Einphasige Stromversorgung ........... 3 Zweiphasige Stromversorgung ..........3 Anschluss auf der Maschinenseite ........... 3 Wasseranschluß...
- Seite 7 LaboPol-21/, -25 Gebrauchsanweisung 1. Zu Beginn Packungsinhalt überprüfen Folgende Gegenstände sollten in der Verpackung enthalten sein: LaboPol-21/ -25, komplett mit Wasserzufuhrschlauch Netzkabel Spritzringe Abflußschlauch Schlauchschelle ø 25-40 mm Schlauchkupplung Verbindungsmutter, 1/2” Dichtung Schlauchschelle Satz Gebrauchsanweisungen LaboPol auspacken Entfernen Sie die drei Schrauben die LaboPol auf dem Kistenboden festhalten mit einen 13 mm Rohrschlüssel.
- Seite 8 LaboPol-21/, -25 Gebrauchsanweisung Denken Sie bitte immer daran, das Gerät vor der Anbringung von Netzanschluss elektrischer Ausrüstung auszuschalten. GEFAHR! Die Maschine muss geerdet sein WICHTIG Vergewissern Sie sich, daß die Netzspannung der Spannung entspricht, die auf dem Typenschild auf der Maschinenrückseite angegeben ist.
- Seite 9 LaboPol-21/, -25 Gebrauchsanweisung Wasseranschluß Schließen Sie den Wasserablaufschlauch an den Stutzen auf der Rückseite des Gerätes an, und sichern Sie ihn mit einer Wasserablauf Schlauchschelle. Führen Sie das offene Ende des Abflußschlauches zum Abfluß und verlegen Sie den Schlauch so, daß er mit Sicherheit ein Gefälle aufweist.
- Seite 10 LaboPol-21/, -25 Gebrauchsanweisung 2. Bedienung Sich mit LaboPol vertraut Nehmen Sie sich einen Augenblick Zeit, um mit Lage und Namen aller Teile des LaboPol Geräts vertraut zu werden. machen Start-Schalter Stop-Schalter Drehteller Wasserhahn Geschwindigkeitseinstellung (nur LaboPol-25) Präparationsscheibe...
- Seite 11 Referenzhandbuch Inhaltsverzeichnis Seite 1. Besonderheiten der Bedienung Wahl der Präparationsscheibe ............7 Montieren eines Probenbewegers (zusätzlich) ........7 2. Struers Metalog Guide™ ........8 3. Zubehör und Zusatzgeräte Zubehör .................... 9 Zusatzgeräte ..................9 4. Fehlersuche ..........10 5. Wartung Tägliche Pflege ................
- Seite 12 LaboPol-21/, -25 Gebrauchsanweisung 1. Besonderheiten der Bedienung Wahl der Präparationsscheibe LaboPol ist für Naßschleifscheiben und Polierscheiben geeignet. Der Durchmesser von Naßschleifscheiben mit Ring sollte 230 oder 250 mm betragen. Falls Poliertücher, MD-Allegro oder selbst-klebendes SiC-Schleifpapier verwendet werden, sind 200 mm Scheiben einzusetzen.
- Seite 13 Im Struers Metalog Guide™ wird das mechanische Schleifen/Polieren automatisierter Probenpräparation ausführlich beschrieben. Der Struers Metalog Guide™ bietet für die meisten gängigen Materialien Präparationsmethoden an, die sich an der einfachen Untersuchung zweier Schlüsseleigenschaften orientieren: Härte und Duktilität. Die richtige Methode ist ebenso leicht heraus-zufinden, wie die Wahl der Verbrauchsmaterialien.
- Seite 14 1/3 x 200-240 V / 50-60 Hz LaboForce-3, Probenbeweger 05216117 1 x 100-120 V / 50-60 Hz 05216227 1/3 x 200-240 V / 50-60 Hz Denken Sie daran... Struers führt ein umfangreiches Programm von Verbrauchsmaterialien zum Schleifen/Polieren. Fordern Sie Einzelprospekte und Informationsmaterial an.
- Seite 15 Reinigen Sie die Kontaktfläche scheibe vibriert Drehteller befindet sich Schmutz zwischen Scheibe und Drehteller Beständiger, Verschlissene Kupplung am Probenhalter, Setzen Sie sich mit dem Struers ungleichmäßiger Bewegerscheibe oder am Kopf des Service in Verbindung um die Verschleiss einer Probenbewegers des LaboPol.
- Seite 16 LaboPol-21/, -25 Gebrauchsanweisung 5. Wartung Tägliche Pflege Reinigen Sie alle zugänglichen Oberflächen mit einem feuchten Tuch. Wöchentliche Pflege Nehmen Sie die den Spritzring und die Präparationsscheibe ab, und beseitigen Sie das Abraummaterial aus Ablaufbecken und Abflußschlauch.
- Seite 17 LaboPol-21/, -25 Gebrauchsanweisung 6. Technische Daten Gegenstand Spezifikation Scheibe Durchmesser 200-250 mm / 8-10" Drehgeschwindigkeit 250 U/min 50-500 U/min Rehrichtung Gegen den Uhrzeigersinn Motorleistung 250 W 250 W Drehmoment Kontinuierlich 9,5 Nm 9,5 Nm @ 250U/min an der >12 Nm >12 Nm @ 250U/min...
- Seite 19 2011/65/UE conforme aux normes suivantes: RoHS EN 50581:2012. L’équipement est conforme aux standards américains: Informations UL508. supplémentaires La déclaration ci-dessus a été faite d’après la méthode globale, module A Christian Skjold Heyde, Date: 23.02.2016 Vice- President, R & D et Production, Struers ApS...
- Seite 20 2011/65/UE conforme aux normes suivantes: EN 50581:2012. Informations L’équipement est conforme aux standards américains: supplémentaires UL508. La déclaration ci-dessus a été faite d’après la méthode globale, module A Christian Skjold Heyde, Date: 13.02.2015 Vice- President, R & D et Production, Struers A/S...
- Seite 22 Pederstrupvej 84 DK-2750 Ballerup Denmark...
- Seite 23 The manual may mention accessories or parts not included in the present version of the equipment. The contents of this manual is the property of Struers. Reproduction of any part of this manual without the written permission of Struers is not allowed.
- Seite 24 LaboPol-21/ -25 Spare Parts and Diagrams Drawing Pos. Spare Part Part No. Bottom cabinet, assembled 15180060 Rubber foot grey ø20x20 2GB00009 Sealing strip Grey 1.5x10 2IP10151 Splash ring ø250 15180101 Splash ring ø200 15180102 Water tap, assembly 14920065 Water tap, assembled...
- Seite 25 Contact block 1 NO 3/4. MTI, S1 2SB10072 Eco.push butt.head RTR (red), S2 2SA00415 Eco.push butt.head RTG (green), S1 2SA00410 Motor 71C4 250W 240 60CSA klix, M1 2ME51654 Rotary switch, machined, S32 15420077 Service Kits Service Kit LaboPol-21, -25 50Hz 15292999...
- Seite 26 u l l e i l å ø ø å i t c s t i t f i o i t t i n t i n : l a : e l o i t e l l...
- Seite 27 Ø l a i . l y t f i i r f ø ° 0 Ø s t i l a i i t c y l i e t i o i t t i n t i n : l a : e l : .
- Seite 29 THERMAL PROTECTION 180W YE/GN XPE3 ALL WIRINGS 0,75mm², EXCEPT OTHERWISE MARKED. YE/GN YE/GN COLOR CODES: BK = BLACK STRUERS A/S BN = BROWN MAINS SUPPLY: VALHOEJSALLE 176 DK-2610 ROEDOVRE RD = RED DENMARK PHONE:+45 3670 3500 YE = YELLOW 100V/50Hz.
- Seite 31 V is connected to U M1 motor data: LaboPol-1: 4-poles, 250W (1/3 H.P.) LaboPol-2: 4-poles, 250W (1/3 H.P.) LaboPol-21: 4-poles, 250W (1/3 H.P.) LaboPol-25: 4-poles, 250W (1/3 H.P.) LaboPol-4: 8-poles, 80W (1/9 H.P.) LaboPol-5: 4-poles, 250W (1/3 H.P.) LaboPol-6: 4-poles, 250W (1/3 H.P.) LaboPol-35: 4-poles, 370W (1/2 H.P.)
- Seite 32 LaboPol-1: 4-poles, 250W (1/3 H.P.) 200-240 V Plug-In Module 50-60 Hz LaboPol-2: 4-poles, 250W (1/3 H.P.) (Machine setup) LaboPol-21: 4-poles, 250W (1/3 H.P.) N / L2 3-Phase motor LaboPol-25: 4-poles, 250W (1/3 H.P.) F1 + F2 YE/GN LaboPol-4: 8-poles, 80W (1/9 H.P.) 240V / 60Hz LaboPol-5: 4-poles, 250W (1/3 H.P.)
