Verwandte Anleitungen für struers LaboPol-60
Inhaltszusammenfassung für struers LaboPol-60
- Seite 1 LaboPol-60 Betriebsanleitung Übersetzung der Originalbetriebsanleitung Dok. Nr.: 16347025-01_B_en Auslieferungsdatum: 2022.10.13...
- Seite 2 Copyright Der Inhalt der Betriebsanleitung ist Eigentum von Struers ApS. Kein Teil dieser Betriebsanleitung darf ohne schriftliche Genehmigung von Struers ApS reproduziert werden. Alle Rechte vorbehalten. © Struers ApS 2022.10.27. LaboPol-60...
-
Seite 3: Inhaltsverzeichnis
2.2 LaboPol-60 Sicherheitshinweise 2.2.1 Vor Gebrauch sorgfältig lesen 2.3 Sicherheitshinweise 2.4 In dieser Anleitung verwendete Sicherheitshinweise 3 Zu Beginn 3.1 Gerätebeschreibung 3.2 LaboPol-60 - Vorderansicht 3.2.1 Bedienfeld/Probenbeweger 3.3 LaboPol-60 - Rückseite 3.4 Struers Fachwissen 3.5 Zubehör 4 Transport und Lagerung 4.1 Transport... - Seite 4 7.2.5 Probe einsetzen 7.2.6 Andruckkraft einstellen 7.2.7 Manuelle Präparation 7.2.8 Gerät starten und stoppen 7.2.9 Proben entnehmen 7.2.10 Einzelprobenhalterscheibe austauschen 8 LaboForce-100 8.1 Installation 8.1.1 Auspacken 8.1.2 Packungsinhalt überprüfen 8.1.3 Installation - LaboForce-100 8.1.4 Elektrischer Anschluss an das Gerät 8.1.5 Druckluftanschlüsse LaboPol-60...
- Seite 5 9.2.1 Funktionen der Steuereinheit 9.2.2 Wasserhahn 9.2.3 Die Spin-Funktion 9.2.4 Der Spritzschutzring 9.2.5 Probe einsetzen 9.2.6 Andruckkraft einstellen 9.2.7 Zwangsdrehung von Proben 9.2.8 Manuelle Präparation 9.2.9 Gerät starten und stoppen 9.2.10 Proben entnehmen 9.2.11 Einzelprobenhalterscheibe austauschen 10 LaboDoser-10 10.1 Auspacken LaboPol-60...
- Seite 6 11.1.2 Packungsinhalt überprüfen 11.1.3 LaboDoser-100 montieren 11.2 Betrieb von LaboDoser-100 11.2.1 Schmiermittel/Suspension auswechseln 11.2.2 Schläuche reinigen 11.2.3 Schläuche der Kühlmittelpumpe auswechseln 12 Wartung und Service - LaboPol-60 12.1 Allgemeine Reinigung 12.2 Täglich 12.3 Wöchentlich 12.3.1 LaboForce-100 - der Probenbewegerkopf 12.4 Monatlich 12.4.1 LaboForce-50 - Druckfüße...
- Seite 7 14.5 Sicherheitsbezogene Teile von Steuerungen (SRP/CS) 14.6 Pläne 14.6.1 Pläne - LaboPol-60 14.6.2 Pläne - Gerätemodule 14.7 Vorschriften und Normen 15 Checkliste vor der Installation 15.1 Erforderlich für die Installation 15.2 Angaben zur Verpackung 15.3 Standort 15.4 Abmessungen 15.5 Empfohlener Platzbedarf 15.6 Transport und Lagerung...
-
Seite 8: Über Diese Betriebsanleitung
1 Über diese Betriebsanleitung Über diese Betriebsanleitung Betriebsanleitungen Geräte von Struers dürfen nur zusammen mit der mit dem Gerät gelieferten Betriebsanleitung und wie darin beschrieben verwendet werden. Hinweis Lesen Sie die Betriebsanleitung vor Gebrauch des Geräts sorgfältig durch. Hinweis Wenn Sie bestimmte Informationen detailreicher sehen wollen, öffnen Sie die Online- Version dieser Anleitung. -
Seite 9: Labopol-60 Sicherheitshinweise
Werkstoffe oder Werkstoffe, die während der spanabhebenden Bearbeitung, Erwärmung oder unter Druck nicht stabil sind. Modell LaboPol-60 LaboPol-60 Sicherheitshinweise 2.2.1 Vor Gebrauch sorgfältig lesen In Kombination mit: LaboUI, LaboForce-50, LaboForce-100, LaboForce-Mi, LaboDoser-100. Die Nichtbeachtung dieser Anweisungen und der unsachgemäße Umgang mit dem Gerät können zu schweren Verletzungen und Sachschäden führen. - Seite 10 Feuerwehr. Ziehen Sie das Netzkabel ab. Verwenden Sie zum Löschen einen Pulverfeuerlöscher. Verwenden Sie auf keinen Fall Wasser. 12. Geräte von Struers dürfen nur zusammen mit der mit dem Gerät gelieferten Betriebsanleitung und wie darin beschrieben verwendet werden. 13. Das Gerät ist für die Anwendung ausschließlich zusammen mit Verbrauchsmaterialien von Struers vorgesehen, die speziell für diese Zwecke und für diesen Gerätetyp entwickelt wurden.
-
Seite 11: Sicherheitshinweise
2 Sicherheit 14. Bei unzulässigem Gebrauch, falscher Installation, Veränderung, Vernachlässigung, unsachgemäßer Reparatur des Geräts oder einem Unfall übernimmt Struers weder die Verantwortung für Schäden des Benutzers noch für solche am Gerät. 15. Eine bei der Reparatur oder Wartung des Geräts erforderliche Demontage eines Teils sollte immer nur von qualifiziertem Fachpersonal (Elektromechanik, Elektronik, Pneumatik usw.) -
Seite 12: In Dieser Anleitung Verwendete Sicherheitshinweise
2 Sicherheit In dieser Anleitung verwendete Sicherheitshinweise WARNUNG Geräte von Struers dürfen nur zusammen mit der mit dem Gerät gelieferten Betriebsanleitung und wie darin beschrieben verwendet werden. WARNUNG VOR HANDVERLETZUNGEN Achten Sie beim Umgang mit dem Gerät auf Ihre Finger. - Seite 13 Scheibenrand und greifen Sie nicht in die Gerätewanne. WARNUNG Verwenden Sie niemals ein Gerät mit defekten Sicherheitsvorrichtungen. Setzen Sie sich mit dem Struers Service in Verbindung. WARNUNG Vor der Freigabe des Not-Aus-Schalters müssen der Grund für deren Aktivierung untersucht und alle erforderlichen Behebungsmaßnahmen ergriffen worden sein.
-
Seite 14: Zu Beginn

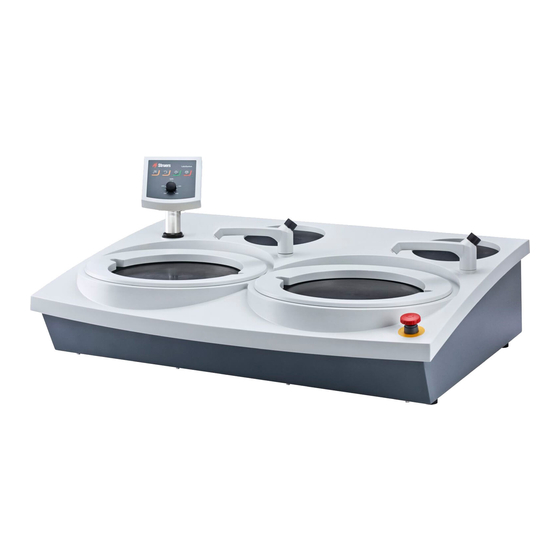

LaboPol-60 ist ein 2-Scheiben-Gerät zur materialographischen Präparation (Schleifen/Polieren) unter Verwendung von Polierscheiben mit einem Durchmesser von 230, 250 oder 300 mm. LaboPol-60 dient zur manuellen Präparation bei Verwendung zusammen mit LaboUI. Die rechte Scheibe wird immer für die manuelle Präparation verwendet. -
Seite 15: Labopol-60 - Vorderansicht
3 Zu Beginn LaboPol-60 - Vorderansicht A Anschluss für Steuereinheit/Probenbeweger B Spritzschutzring für manuelle Präparation (beide Scheiben) C Ort der Präparationsscheibe (beide Scheiben) D Not-Aus E Wasserhahn F Ablagefeld Not-Aus Wenn LaboForce-50, LaboForce-100, LaboDoser-100, oder LaboForce-Mi am Gerät montiert ist, wird durch Betätigung des Not-Aus auch LaboForce-50, LaboForce-100, LaboDoser-100, oder LaboForce-Mi angehalten. -
Seite 16: Labopol-60 - Rückseite
Proben können mit einer perfekten Endoberfläche, dem wahren Gefüge, präpariert werden, sie können aber auch nur soweit bearbeitet werden, bis die Oberfläche für eine bestimmte Untersuchung geeignet ist. Tipp Weitere Informationen finden Sie unter Schleifen und Polieren auf der Struers Website. LaboPol-60... -
Seite 17: Zubehör
Achten Sie darauf, das Gerät vor jedem Transport sicher zu verpacken. Im gegenteiligen Fall kann die Einheit beschädigt werden, was nicht von der Garantie abgedeckt ist. Setzen Sie sich mit dem Struers Service in Verbindung. • Struers empfiehlt, die Originalverpackung und alle Transportbeschläge für eine mögliche künftige Verwendung aufzubewahren. -
Seite 18: Lagerung Über Einen Längeren Zeitraum Oder Transport
• Heben Sie das Gerät auf eine stabile Fläche. Lagerung über einen längeren Zeitraum oder Transport Hinweis Struers empfiehlt, die Originalverpackung und alle Transportbeschläge für eine mögliche künftige Verwendung aufzubewahren. • Reinigen Sie das Gerät und das gesamte Zubehör sorgfältig. -
Seite 19: Installation
5 Installation Installation Auspacken Hinweis Struers empfiehlt, die Originalverpackung und alle Transportbeschläge für eine mögliche künftige Verwendung aufzubewahren. Schneiden Sie das Klebeband oben auf dem Karton durch. Entfernen Sie die losen Teile. Nehmen Sie die Einheit aus der Schachtel. Packungsinhalt überprüfen Die Transportkiste kann optionales Zubehör enthalten. -
Seite 20: Standort
Hinweis Heben Sie das Gerät nicht am hellgrauen Oberteil oder am Wasserhahn an. Heben Sie das Gerät immer von unten an. Gewicht LaboPol-60 50 kg (110 lbs) Heben Sie das Gerät an, wobei Sie links und rechts auf der Unterseite des Geräts ansetzen. -
Seite 21: Stromversorgung
1-Phasen-Stromversorgung Für die einphasige Stromversorgung wird der 2-polige Stecker (Europ. Schuko-Stecker) verwendet. Kennzeichnung der Adern: Gelb/Grün Erde (Masse) Braun Leitung (stromführend) Blau Neutral 5.5.2 2-Phasen-Stromversorgung Für die zweiphasige Stromversorgung wird der 3-polige Stecker (Nordamerik. NEMA-Stecker) verwendet. Kennzeichnung der Adern: LaboPol-60... -
Seite 22: Anschluss An Das Gerät
Setzen Sie den Kniebogen auf das Wasserabflussrohr. Bringen Sie den Wasserabflussschlauch am Kniebogen an. Benutzen Sie, falls erforderlich, Schmiermittel oder Seife, um das Einsetzen des Rohrs in den Schlauch zu erleichtern. Befestigen Sie den Schlauch mit einer Schlauchklemme am Rohr. LaboPol-60... -
Seite 23: Umlaufkühleinheit
Sie diesen mit dem Wasserzufluss an der Rückseite des Geräts, um Wasser zum Gerät zu pumpen. Ziehen Sie die Schelle fest. Verbinden Sie die Schnellkupplung am anderen Ende des Zuflussschlauchs direkt mit dem Ausgang A Ausgang der Pumpe der Pumpe der Umlaufkühleinheit. LaboPol-60... -
Seite 24: Umlaufkühleinheit An Wasserabfluss Anschließen
Das Kommunikationskabel der Steuereinheit der Umlaufkühleinheit in der Anschlussbuchse auf der Rückseite des Geräts anschließen. Präparationsscheibe installieren LaboPol-60 verfügt über zwei Polierscheiben. Die folgenden Anweisungen gelten für beide Scheiben. Hinweis Stellen Sie sicher, dass die Vertiefung auf der Unterseite der Präparationsscheibe und der Konus am Gerät sauber sind. -
Seite 25: Vibrationen
Lang andauernde Schwingungen können Unbehagen, Gelenkschädigungen und sogar neurologische Schädigungen verursachen. Vibrationsbildung während des Betriebs Bei der manuellen Präparation sind Hände und Arme Vibrationen ausgesetzt. Um Vibrationen zu verringern, wählen Sie eine geringere Andruckkraft oder tragen Sie vibrationsdämpfende Handschuhe. LaboPol-60... -
Seite 26: Laboui
C Säule der Steuereinheit Installation 6.1.1 Auspacken Hinweis Struers empfiehlt, die Originalverpackung und alle Transportbeschläge für eine mögliche künftige Verwendung aufzubewahren. Schneiden Sie das Klebeband oben auf dem Karton durch. Entfernen Sie die losen Teile. Nehmen Sie die Einheit aus der Schachtel. -
Seite 27: Betrieb Des Geräts
Kommen Sie während des Betriebs nicht mit rotierenden Teilen in Berührung. VORSICHT Achten Sie bei der Arbeit an Geräten mit rotierenden Teilen darauf, dass weder Ihre Kleidung noch Ihre Haare von rotierenden Teilen erfasst werden können. A Einstellung der Scheibendrehzahl LaboPol-60... -
Seite 28: Wasserhahn
Drücken Sie die Schaltfläche Wasser oder drehen Sie den Wasserhahn zu, um das Aufbringen von Wasser zu stoppen. 6.2.3 Die Spin-Funktion Verwenden Sie die Spin-Funktion nur zum Drehen der Präparationsscheibe bei hohen Drehzahlen. • um Wasser von der Scheibenoberfläche zu entfernen. LaboPol-60... -
Seite 29: Der Spritzschutzring
Scheibe zu berühren. VORSICHT Versuchen Sie nicht, bei laufender Scheibe eine Probe aus der Auffangwanne zu holen. VORSICHT Achten Sie bei laufender Scheibe auf einen sicheren Abstand zwischen Händen und Scheibenrand und greifen Sie nicht in die Gerätewanne. LaboPol-60... -
Seite 30: Gerät Starten Und Stoppen
Gerät starten WARNUNG Verwenden Sie niemals ein Gerät mit defekten Sicherheitsvorrichtungen. Setzen Sie sich mit dem Struers Service in Verbindung. VORSICHT Achten Sie bei der Arbeit an Geräten mit rotierenden Teilen darauf, dass weder Ihre Kleidung noch Ihre Haare von rotierenden Teilen erfasst werden können. -
Seite 31: Laboforce
LaboForce-50 Vorderansicht A Bedienfeld B Einstellung der Scheibendrehzahl C LED-Beleuchtung (nicht dargestellt) D Probenbewegerkopf E Säule der Steuereinheit Rückseite A Drehrichtungsschalter (Probenbewegerkopf) B Sperrgriff C Typenschild Der Probenbeweger A Gehäuse B Andruckkraftanzeigen C Schnellauslösering D Einstellschraube, Andruckkraft E Druckfüße LaboPol-60... -
Seite 32: Installation
7.1.2 Packungsinhalt überprüfen Die Transportkiste kann optionales Zubehör enthalten. Die Transportkiste enthält Folgendes: Stück Beschreibung LaboForce-50 Abstandsstück und 2 M4 Schrauben zur Befestigung an LaboPol-30 und LaboPol-60 Distanzscheibe Inbus-Schlüssel Satz Betriebsanleitungen 7.1.3 Installation - LaboForce-50 Hinweis Diese Einrichtung muss sicher am Gerät befestigt sein. -
Seite 33: Probenbeweger Justieren
Ziehen Sie die zwei Befestigungsschrauben mit dem Inbus-Schlüssel an. Ziehen Sie die Schrauben nicht komplett an. A V-Ring B Befestigungsschrauben 7.1.4 Probenbeweger justieren Einzelprobenhalterscheibe einsetzen Der Probenbeweger kann erst dann justiert werden, wenn eine Einzelprobenhalterscheibe eingesetzt ist. Zulässige Einzelprobenhalterscheiben finden Sie hier: LaboPol-60... - Seite 34 Einzelprobenhalterscheibe nach unten und befestigen Sie sie in dieser Position durch Anziehen der Schraube mit dem Inbus- Schlüssel. Siehe A. Achten Sie darauf, dass die Einzelprobenhalterscheibe sicher befestigt ist. Senken Sie das Gehäuse wieder in die ursprüngliche Position ab. A Schraube LaboPol-60...
-
Seite 35: Höhe Der Einzelprobenhalterscheibe Einstellen
Sperren Sie den Probenbewegerkopf mit A Distanzscheibe dem Sperrgriff in der Betriebsposition. Senken Sie die Säule wieder nach unten, bis die Einzelprobenhalterscheibe auf der Distanzscheibe ruht. Stellen Sie die seitliche Position der Einzelprobenhalterscheibe ein. LaboPol-60... -
Seite 36: Seitliche Position Der Einzelprobenhalterscheibe Einstellen
Decken Sie die Öffnungen mit den beiden Abdeckkappen ab. Der Inbus-Schlüssel und die Abdeckkappen sind in der Verpackung enthalten. Betrieb des Geräts 7.2.1 Funktionen der Steuereinheit VORSICHT Kommen Sie während des Betriebs nicht mit rotierenden Teilen in Berührung. LaboPol-60... -
Seite 37: Wasserhahn
• Beim Polieren ist die Düse am Wasserhahn geschlossen. Hinweis Schließen Sie vor Beginn des Polierprozesses den Wasserhahn. Um Spritzen zu vermeiden und optimale Resultate zu erzielen, positionieren Sie den Wasserhahn zwischen Mitte der Polierscheibe und ihrem linken Rand. LaboPol-60... -
Seite 38: Die Spin-Funktion
Heben Sie die Druckfüße an der Einstellschraube für Andruckkraft an, um Platz für die Probe zu schaffen. Legen Sie die Probe in eines der Löcher der Einzelprobenhalterscheibe und senken Sie die Druckfüße wieder ab. Jede Position ist markiert, um die Identifizierung der einzelnen Proben zu erleichtern. LaboPol-60... -
Seite 39: Andruckkraft Einstellen
Wenn eine Probe nicht mit einer Einzelprobenhalterscheibe oder einem Probenhalter präpariert werden kann, kann sie von Hand präpariert werden. Bei einer manuellen Präparation halten Sie die Probe in der Hand und drücken sie fest auf und über die Präparationsunterlage. LaboPol-60... -
Seite 40: Rotation Des Probenbewegerkopfes
Schalter an der Seite des Probenbewegerkopfes verwenden, um die Rotation von LaboForce-50 auszuschalten. A Schalter 7.2.8 Gerät starten und stoppen Gerät starten WARNUNG Verwenden Sie niemals ein Gerät mit defekten Sicherheitsvorrichtungen. Setzen Sie sich mit dem Struers Service in Verbindung. LaboPol-60... -
Seite 41: Proben Entnehmen
Vor der Freigabe des Not-Aus-Schalters müssen der Grund für deren Aktivierung untersucht und alle erforderlichen Behebungsmaßnahmen ergriffen worden sein. Drehen Sie den Not-Aus-Schalter, um Not-Aus freizugeben. 7.2.9 Proben entnehmen Die Proben werden durch Ziehen des Schnellauslöserings freigegeben. Senken Sie das Federgehäuse wieder ab, sobald die Proben entnommen sind. LaboPol-60... -
Seite 42: Einzelprobenhalterscheibe Austauschen
Proben 3–4 mm über die Kante der Präparationsscheibe fahren. 10. Senken Sie das Gehäuse wieder in die ursprüngliche Position ab. LaboForce-100 Vorderansicht A Bedienfeld B Druck-/Drehknopf Knopf C LED-Beleuchtung (nicht dargestellt) D Probenbewegerkopf E Säule der Steuereinheit LaboPol-60... -
Seite 43: Installation
8 LaboForce-100 Installation 8.1.1 Auspacken Hinweis Struers empfiehlt, die Originalverpackung und alle Transportbeschläge für eine mögliche künftige Verwendung aufzubewahren. Schneiden Sie das Klebeband oben auf dem Karton durch. Entfernen Sie die losen Teile. Nehmen Sie die Einheit aus der Schachtel. -
Seite 44: Elektrischer Anschluss An Das Gerät
Bringen Sie das andere Ende des Schlauchs der Druckluftzufuhr am Probenbeweger an. Hinweis Der Druckluftwert muss im Bereich zwischen 6 bar (87 psi) und 9,9 bar (143 psi)liegen. Tipp Der Probenbeweger erfordert einen kontinuierlichen Druckluftfluss durch das Regulierventil – ein schwaches Zischen ist normal und hat nichts mit einem Leck zu tun. LaboPol-60... -
Seite 45: Der Probenbeweger
Setzen Sie den Probenhalter ein und drehen sie diesen, bis die drei Stifte an den Öffnungen des Probenbewegers ausgerichtet sind. Drücken Sie den Probenhalter nach oben, bis er eingerastet ist. Lassen Sie die schwarze Taste am Probenbewegerkopf los. Achten Sie darauf, dass der Probenhalter sicher befestigt ist. LaboPol-60... -
Seite 46: Einzelprobenhalterscheibe Einsetzen
Wählen Sie die „dickste“ Präparationsunterlage und legen Sie sie auf die Präparationsscheibe. Normalerweise ist dies SiC Foil auf einer MD-Gekko Scheibe oder SiC Paper auf einer MD-Fuga Scheibe, oder MD-Alto. Legen Sie die mitgelieferte Distanzscheibe auf die Präparationsunterlage. A Distanzscheibe LaboPol-60... -
Seite 47: Seitliche Position Von Probenhalter Oder Einzelprobenhalterscheibe Einstellen
Position zu fixieren. Drücken Sie die Druck-/Drehknopf-Knopf, um die Fehlermeldung zu löschen. Drücken Sie die Absenken/Anheben Schaltfläche, um den Probenbewegerkopf anzuheben. Seitliche Position von Probenhalter oder Einzelprobenhalterscheibe einstellen Mit montiertem Probenhalter bzw. montierter Einzelprobenhalterscheibe: LaboPol-60... - Seite 48 Proben 3–4 mm über die Kante der Präparationsscheibe fahren. A Scheibenrand B Einzelprobenhalterscheibe Mit einer Nassschleifscheibe Positionieren Sie die Einzelprobenhalterscheibe mit einem Abstand von 2–3 mm zum Metallring. Hinweis Die Säule von kann nur leicht gedreht werden. Halten Sie den Kraftaufwand gering. A Metallring B Probenhalter LaboPol-60...
-
Seite 49: Einstellungen Abschließen
Bringen Sie beim Abwärtsbewegen des flexiblen Probenhalters Ihre Hände nicht in dessen Nähe. Vorgehensweise Tipp Stellen Sie sicher, dass Sie entsprechend der Probengröße und den Struers Empfehlungen ausreichend Andruckkraft anwenden. Die Struers Metalog Guide-Methoden basieren auf einer Probe mit einer Fläche von 7 cm Passen Sie die Methode entsprechend Ihrem spezifischen Probenbereich an. -
Seite 50: Höhe Des Flexiblen Probenhalters Einstellen
Normalerweise ist dies SiC Foil auf einer MD-Gekko Scheibe oder SiC Paper auf einer MD-Fuga Scheibe, oder MD-Alto. Platzieren Sie eine Abstandsscheibe in 20 mm Höhe auf der Präparationsunterlage, so dass sie unterhalb des Randes des flexiblen Probenhalters liegt. A Distanzscheibe LaboPol-60... -
Seite 51: Seitliche Position Des Flexiblen Probenhalters Einstellen
Ziehen Sie die Schraube am Einstellring an, um diesen in dieser Position zu fixieren. Drücken Sie den Druck-/Drehknopf- Knopf, um die Fehlermeldung zu löschen. Drücken Sie die Absenken/Anheben Schaltfläche, um den Probenbewegerkopf anzuheben. Seitliche Position des flexiblen Probenhalters einstellen Mit einem flexiblen Probenhalter: LaboPol-60... -
Seite 52: Labodoser-100 Mit Laboforce
Funktionen der Steuereinheit VORSICHT Kommen Sie während des Betriebs nicht mit rotierenden Teilen in Berührung. VORSICHT Achten Sie bei der Arbeit an Geräten mit rotierenden Teilen darauf, dass weder Ihre Kleidung noch Ihre Haare von rotierenden Teilen erfasst werden können. LaboPol-60... - Seite 53 Diese Funktion ist nur aktiv, wenn Dosiereinheiten installiert sind. • Eingriff von Hand: Drücken Sie diese Schaltfläche, um Diamantsuspension aus der Dosierflasche aufzutragen. Schmiermittel Diese Funktion ist nur aktiv, wenn Dosiereinheiten installiert sind. • Eingriff von Hand: Drücken Sie diese Schaltfläche, um Schmiermittel aus der Dosierflasche aufzutragen. LaboPol-60...
-
Seite 54: Wasserhahn
Aufbringen von Wasser zu starten. • Drücken Sie die Schaltfläche Wasser oder drehen Sie den Wasserhahn zu, um das Aufbringen von Wasser zu stoppen. 8.2.3 Die Spin-Funktion Verwenden Sie die Spin-Funktion nur zum Drehen der Präparationsscheibe bei hohen Drehzahlen. LaboPol-60... -
Seite 55: Der Spritzschutzring
Nassschleifen (für SiC Paper mit • Verwenden Sie den Spritzschutzring für Wet normalem Rücken) Grinding Disc. 8.2.5 Anzeige Hinweis Die in dieser Betriebsanleitung gezeigten Bildschirme können sich von den Bildschirmen, wie Sie sie sehen, unterscheiden. Die Anzeige ist die Benutzeroberfläche der Software. LaboPol-60... -
Seite 56: Main Menu
8.2.6 Main menu Aus dem Main menu Bildschirm können Sie zwischen den folgenden Optionen wählen: • Specimen holder methods • Single specimen methods • Manual preparation Sie haben auch Zugriff auf den Wartungs- und Konfigurationsbildschirm. • Maintenance • Configuration LaboPol-60... -
Seite 57: In Der Anzeige Navigieren
Großbuchstaben und Kleinbuchstaben. Geben Sie den gewünschten Text ein. Navigieren Sie, um auszuwählen Save & Exit. Drücken Sie den Druck-/Drehknopf-Knopf, um den Bildschirm zu verlassen. Einstellungen ändern Wählen Sie das Feld, dessen Einstellung geändert werden soll, um diese zu ändern. LaboPol-60... -
Seite 58: Einstellungen Der Software
Time Sie werden aufgefordert, die Uhrzeit einzustellen. Systemstart – tägliche Arbeit Nach dem Einschalten des Geräts wird als Startbildschirm der Bildschirm angezeigt, der beim Abschalten des Geräts aktiv war. 8.2.10 Configuration Eine Reihe von Einstellungen und Parametern sind veränderbar. LaboPol-60... -
Seite 59: Die Options Menü
• Time • Date • Operation mode • Auto continue mode • Time to fill empty tube • Pump cleaning time • Disc diameter • Flexible specimen holder Bedienmodus Zugriffsebenen Als Betriebsart können Sie eine von drei Zugriffsebenen wählen. LaboPol-60... -
Seite 60: Neues Passwort
Aus dem Main menu wählen Sie Configuration > Options. Wählen Sie das Feld zum Eingeben des Passworts. Im daraufhin erscheinenden Dialogfeld Enter pass code geben Sie das aktuelle Passwort ein. Das werkseitig eingestellte Passwort lautet „2750“. Ändern Sie das Passwort und bestätigen Sie Ihre Wahl. LaboPol-60... - Seite 61 LaboForce-100 berechnet die Verfahrensparameter, wie Zeit und Dosierniveau, automatisch neu, wenn eine Scheibe mit einem Durchmesser von 250 mm durch eine Scheibe mit einem Durchmesser von 300 mm ersetzt wird oder umgekehrt. Eine Änderung der Methode ist aufgrund der Verwendung eines anderen Scheibendurchmessers nicht erforderlich. LaboPol-60...
-
Seite 62: Maintenance Menü
Konfiguration zurücksetzen. Aus dem Main menu wählen Sie Maintenance > Reset configuration. Schalten Sie LaboForce-100 aus und wieder ein und konfigurieren Sie die Einstellungen erneut. Der Präparationsprozess 8.3.1 Präparationsmodi Aus Main menu können Sie einen von drei Präparationsmodi auswählen: LaboPol-60... -
Seite 63: Präparationsmethode Auswählen
Öffnen Sie die Methode, um die einzelnen Präparationsstufen zu sehen. Die Methode enthält vier Stufen: Für jede Stufe sind Unterlage, Suspension, Schmiermittel und Dauer angegeben. Präparationsmethode bearbeiten Alle Parameter lassen sich ändern, um die Präparationsmethode zu optimieren. Aus Main menu wählen Sie eine Präparationsmethode und öffnen Sie sie. LaboPol-60... -
Seite 64: Dosierniveaus Einstellen
Dieser Wert ist das Vordosierniveau, d. h. die Menge an Suspension oder Schmiermittel, die vor Beginn der Präparationsstufe auf die Unterlage aufgebracht wird. Damit wird die Unterlage geschmiert, um solchen Beschädigungen vorzubeugen, die auftreten würden, wenn die Proben mit einer trockenen Unterlage in Berührung kommen. LaboPol-60... -
Seite 65: Stufen Für Präparationsmethode Hinzufügen
Probendurchmessers multipliziert mit 0,7 nicht überschreiten. Beispiel: Eine Probe mit einem Durchmesser von 30 mm sollte nicht höher als 30 x 0,7 = 21 mm sein. • Benutzen Sie die kleinstmögliche Korngröße. Beachten Sie jedoch, dass sich dadurch die gesamte Präparationsdauer verlängert. LaboPol-60... - Seite 66 Sie nicht in die Gerätewanne. Vorgehensweise Aus Main menu wählen Sie Manual preparation. Wenn LaboDoser-100 installiert ist, können Sie die nächsten vier Schritte durchführen: Wählen Sie, falls erforderlich, die Nummer der Suspensionsflasche. Wählen Sie, falls erforderlich, dass Dosierniveau. LaboPol-60...
-
Seite 67: Präparationsprozess Starten Und Stoppen
Die aktuelle Stufe ist auf dem Bildschirm grün unterlegt. Präparationsprozess unterbrechen Drücken Sie die Stopp Schaltfläche, um den Prozess zu unterbrechen. Die unterbrochene Stufe ist auf dem Bildschirm orange unterlegt. Der Prozess ist unterbrochen. Das Pause Symbol erscheint in der Anzeige. LaboPol-60... - Seite 68 Verwenden Sie den Not-Aus-Schalter niemals dazu, das Gerät während des normalen Betriebs auszuschalten. Drücken Sie den Not-Aus-Schalter, um Not-Aus zu aktivieren. WARNUNG Vor der Freigabe des Not-Aus-Schalters müssen der Grund für deren Aktivierung untersucht und alle erforderlichen Behebungsmaßnahmen ergriffen worden sein. Drehen Sie den Not-Aus-Schalter, um Not-Aus freizugeben. LaboPol-60...
-
Seite 69: Laboforce-Mi
D Typenschild Installation 9.1.1 Auspacken Hinweis Struers empfiehlt, die Originalverpackung und alle Transportbeschläge für eine mögliche künftige Verwendung aufzubewahren. Schneiden Sie das Klebeband oben auf dem Karton durch. Entfernen Sie die losen Teile. Nehmen Sie die Einheit aus der Schachtel. -
Seite 70: Installation - Laboforce-Mi
Diese Einrichtung muss sicher am Gerät befestigt sein. Hinweis Verwenden Sie den Knopf zur Einstellung der Drehzahl an der Steuereinheit nicht zum Bewegen des Probenbewegers. Vorgehensweise Montieren Sie den Probenbeweger in der Anschlussöffnung des Geräts. Nehmen Sie die Kunststoffscheibe, die das Kommunikationskabel schützt, ab. LaboPol-60... -
Seite 71: Der Probenbeweger
Anschlussöffnung abdeckt. Ziehen Sie die zwei Befestigungsschrauben mit dem Inbus-Schlüssel an. Ziehen Sie die Schrauben nicht komplett an. A V-Ring B Befestigungsschrauben 9.1.4 Der Probenbeweger A Halterkreuz für Zwangsdrehung B Einstellschraube, Andruckkraft C Andruckkraftanzeige D Schnellauslösetaste E Druckfüße F Einzelprobenhalterscheibe LaboPol-60... - Seite 72 Sperren Sie den Probenbewegerkopf mit dem Sperrgriff in der Betriebsposition. A Distanzscheibe Senken Sie die Säule wieder nach unten, bis die Einzelprobenhalterscheibe auf der Distanzscheibe ruht. Stellen Sie die seitliche Position der Einzelprobenhalterscheibe ein. SieheSeitliche Position der Einzelprobenhalterscheibe einstellen ►73. LaboPol-60...
-
Seite 73: Betrieb Des Geräts
Kommen Sie während des Betriebs nicht mit rotierenden Teilen in Berührung. VORSICHT Achten Sie bei der Arbeit an Geräten mit rotierenden Teilen darauf, dass weder Ihre Kleidung noch Ihre Haare von rotierenden Teilen erfasst werden können. A Einstellung der Scheibendrehzahl LaboPol-60... -
Seite 74: Wasserhahn
Drücken Sie die Schaltfläche Wasser oder drehen Sie den Wasserhahn zu, um das Aufbringen von Wasser zu stoppen. 9.2.3 Die Spin-Funktion Verwenden Sie die Spin-Funktion nur zum Drehen der Präparationsscheibe bei hohen Drehzahlen. • um Wasser von der Scheibenoberfläche zu entfernen. LaboPol-60... -
Seite 75: Der Spritzschutzring
Jede Position ist markiert, um die Identifizierung der einzelnen Proben zu erleichtern. 9.2.6 Andruckkraft einstellen Die Andruckkraft kann auf zweierlei Art justiert werden: Hinweis Stellen Sie sicher, dass nicht verwendete Druckfüße nicht die Präparationsunterlage berühren. Falls erforderlich drücken Sie die Auslösetaste und schieben Sie die nicht verwendeten Druckfüße nach oben. LaboPol-60... -
Seite 76: Zwangsdrehung Von Proben
Stahlstift nach unten und drücken Sie ihn in den Clips auf der linken Seite von LaboForce-Mi. Stopp der Zwangsdrehung • Bewegen Sie den schräg stehenden Stahlstift nach oben und drücken Sie ihn in den Clips auf der linken Seite von LaboForce-Mi. A Stahlstift LaboPol-60... -
Seite 77: Manuelle Präparation
Gerät starten WARNUNG Verwenden Sie niemals ein Gerät mit defekten Sicherheitsvorrichtungen. Setzen Sie sich mit dem Struers Service in Verbindung. VORSICHT Achten Sie bei der Arbeit an Geräten mit rotierenden Teilen darauf, dass weder Ihre Kleidung noch Ihre Haare von rotierenden Teilen erfasst werden können. -
Seite 78: Proben Entnehmen
Die Proben werden durch Drücken der Schnellauslösetaste freigegeben. Senken Sie die Druckfüße wieder ab, sobald die Proben entnommen sind. 9.2.11 Einzelprobenhalterscheibe austauschen Proben mit einem anderen Durchmesser werden mit einer anderen Einzelprobenhalterscheibe präpariert. Die Probe muss in die Löcher der Einzelprobenhalterscheibe passen. LaboPol-60... -
Seite 79: Labodoser
Suspension oder Schmiermittel auf eine Präparationsscheibe bei der Präparation (Schleifen oder Polieren) von Werkstoffen für die weitere materialographische Prüfung. Das Gerät ist für die Anwendung zusammen mit Verbrauchsmaterialien von Struers vorgesehen, die speziell für diese Zwecke und für diesen Gerätetyp entwickelt wurden. -
Seite 80: Auspacken
LaboDoser-10 montiert auf einem speziellen Halter für LaboDoser-10 10.1 Auspacken Hinweis Struers empfiehlt, die Originalverpackung und alle Transportbeschläge für eine mögliche künftige Verwendung aufzubewahren. Schneiden Sie das Klebeband oben auf dem Karton durch. Entfernen Sie die losen Teile. Nehmen Sie die Einheit aus der Schachtel. -
Seite 81: Installation
Schrauben an der Säule des Geräts montiert. Setzen Sie den Verschlussdeckel mit einstellbarem Ventil auf eine Flasche für Schmiermittel/Suspension von Struers. Bei 500-ml-Flaschen entfernen Sie den unteren Teil des Schlauchs. Führen Sie die Flasche in den Dosierarm ein. -
Seite 82: Betrieb Von Labodoser
Öffnen Sie das Ventil, um den Schlauch zu reinigen. Ersetzen Sie das Seifenwasser durch sauberes Wasser und wiederholen Sie den obengenannten Vorgang. Setzen Sie den Verschlussdeckel auf eine Flasche mit Schmiermittel/Suspension von Struers. 11 LaboDoser-100 Vorderansicht A Dosierblock mit Düsen B LaboDoser-100 C Not-Aus (auf LaboPol) -
Seite 83: Installation
11.1 Installation 11.1.1 Auspacken Hinweis Struers empfiehlt, die Originalverpackung und alle Transportbeschläge für eine mögliche künftige Verwendung aufzubewahren. Schneiden Sie das Klebeband oben auf dem Karton durch. Entfernen Sie die losen Teile. Nehmen Sie die Einheit aus der Schachtel. 11.1.2 Packungsinhalt überprüfen... -
Seite 84: Labodoser-100 Montieren
Füllen Sie die Flaschen, falls erforderlich, mit Suspension und/oder Schmiermittel. Setzen Sie die Verschlussdeckel mit aufgesetzten Schläuchen auf die 500-ml- Flaschen für Suspension von Struers. Schließen Sie die kurzen Schläuche der Flaschen an die Pumpen mit Markierung IN an. Schließen Sie ein Ende der langen Schläuche an die Rückseite des... -
Seite 85: Schmiermittel/Suspension Auswechseln
Reinigen Sie die Schläuche, bevor Sie ein anderes Schmiermittel bzw. eine andere Suspension verwenden. Tipp Wenn das Gerät längere Zeit nicht verwendet wird, empfiehlt Struers eine Reinigung der Schläuche. LaboForce-100 ist mit einer automatischen Reinigungsfunktion ausgerüstet, die die Schläuche zwischen Flaschen und Dosierdüsen durchspült. -
Seite 86: Schläuche Der Kühlmittelpumpe Auswechseln
Der weiße Anschluss muss an dem Schlauch bleiben, der an LaboForce-100 angeschlossen ist. Drücken Sie die beiden Clips am Boden der Pumpe gegen die Pumpe und ziehen Sie die Pumpe von der Achse. A Clips Entfernen Sie die 3 losen Rollen. LaboPol-60... - Seite 87 11. Setzen Sie den Boden wieder ein. 12. Setzen Sie die Pumpe wieder auf die Achse auf. 13. Schließen Sie die Schläuche wieder an. 14. Stellen Sie sicher, dass die Schläuche ordnungsgemäß verbunden sind, sodass die Flüssigkeit zu LaboForce-100 gepumpt wird. LaboPol-60...
-
Seite 88: Wartung Und Service - Labopol
Spannung/Frequenz an. Seriennummer und Spannung stehen auf dem Typenschild jedes Geräts. 12.1 Allgemeine Reinigung Um die Lebensdauer des Geräts zu verlängern empfiehlt Struers dringend eine regelmäßige Reinigung. Hinweis Verwenden Sie kein trockenes Tuch, da die Oberflächen nicht kratzfest sind. -
Seite 89: Laboforce-100 - Der Probenbewegerkopf
12 Wartung und Service - LaboPol-60 • Zum Entfernen starker Verschmutzungen verwenden Sie eine kraftvolle Handreinigungspaste wie Solopol Classic. 12.3.1 LaboForce-100 - der Probenbewegerkopf Reinigen LaboForce-100 ist mit einer Funktion zum Reinigen der Druckfüße, die eine Kraft auf die Proben ausüben, und zum Reinigen die Verriegelung ausgestattet, die die Probenhalterplatte für... -
Seite 90: Laboforce-100 - Wasser-/Ölfilter Entleeren
Die Sicherheitseinrichtungen müssen einmal pro Jahr geprüft werden. WARNUNG Verwenden Sie niemals ein Gerät mit defekten Sicherheitsvorrichtungen. Setzen Sie sich mit dem Struers Service in Verbindung. Hinweis Die Prüfung sollte immer nur von qualifiziertem Fachpersonal (Elektromechanik, Elektronik, Pneumatik usw.) vorgenommen werden. -
Seite 91: Not-Aus
Bei technischen Fragen oder bei der Bestellung von Ersatzteilen geben Sie bitte die Seriennummer an. Die Seriennummer ist auf dem Typenschild des Geräts angegeben. Weitere Informationen erhalten Sie vom Struers Service. Hier können Sie auch die Verfügbarkeit von Ersatzteilen erfragen. Die Kontaktdaten finden Sie auf Struers.com. -
Seite 92: Service Check - Laboforce
Setzen Sie sich mit dem Struers Service in Verbindung. Service Check Struers bietet eine große Anzahl verschiedener Servicepläne an, um die Anforderungen aller Kunden zu erfüllen. Dieses Angebot bezeichnen wir als ServiceGuard. Die Servicepläne beinhalten eine Inspektion der Geräte, Austausch von Ersatzteilen, Einstellung der optimalen Betriebsparameter/Kalibrierung und einen abschließenden Funktionstest. -
Seite 93: Entsorgung
13 Fehlersuche und -behebung - LaboPol-60 Die Serviceinformationen können zur Zusammenarbeit mit dem Struers Service benutzt werden, wenn beispielsweise das Gerät per Ferndiagnose diagnostiziert wird. 12.8 Entsorgung Mit dem WEEE-Symbol gekennzeichnete Geräte enthalten elektrische und elektronische Bauteile und dürfen daher nicht zusammen mit dem normalen Abfall entsorgt werden. -
Seite 94: Laboforce
13 Fehlersuche und -behebung - LaboPol-60 Fehler Ursache Maßnahme Wasser tropft unter dem Undichter Wasserschlauch Schalten Sie den Gerät. oder Defekt im Magnetventil Hauptschalter aus. Trennen Sie die Einheit von der Stromversorgung. Stellen Sie die Wasserversorgung ab.Trennen Sie die Einheit bei Bedarf von der Wasserversorgung. -
Seite 95: Laboforce
13 Fehlersuche und -behebung - LaboPol-60 Fehler Ursache Maßnahme Die Präparationsscheibe Frequenzumwandler hat das Schalten Sie das Gerät aus. stoppt. Gerät angehalten. Versuchen Sie nach einigen Minuten einen Neustart. Falls das Problem weiterhin besteht: Setzen Sie sich mit dem Struers Service in Verbindung. -
Seite 96: Mitteilungen Und Fehler - Laboforce
13 Fehlersuche und -behebung - LaboPol-60 Fehler Ursache Maßnahme Ungleichmäßige Proben Proben sind breiter als der Verwenden Sie kleinere Radius der Proben. Präparationsscheibe. Proben laufen über die Mitte Justieren Sie die horizontale der Scheibe. Position der Steuereinheit. Beständiger, Abgenutzte Kupplung am Kupplung austauschen ungleichmäßiger Verschleiß... - Seite 97 13 Fehlersuche und -behebung - LaboPol-60 Fehlermeldung Erklärung Maßnahme Warning Der Druck der Überprüfen Sie die Druckluftversorgung ist zu Druckluftversorgung. No air or air pressure too niedrig. low! Error Der Druck der Überprüfen Sie die Druckluftversorgung ist zu Druckluftversorgung. Pressure regulating error! hoch/niedrig.
- Seite 98 13 Fehlersuche und -behebung - LaboPol-60 Fehlermeldung Erklärung Maßnahme Error Fehler im Starten Sie das Gerät erneut. Frequenzumwandler Frequency inverter fault! Falls das Problem weiterhin festgestellt. besteht, wenden Sie sich an Fault code: 0.0 den Struers Service. Notieren Sie die Nummer des Fehlercodes.
-
Seite 99: Laboforce-Mi
13 Fehlersuche und -behebung - LaboPol-60 13.4 LaboForce-Mi Fehler Ursache Maßnahme Gesamtprobenhalterscheibe Schrauben der Ziehen Sie die Schrauben der vibriert. Gesamtprobenhalterscheibe Gesamtprobenhalterscheibe locker. Gesamtprobenhalterscheibe Tauschen Sie die nicht ausgewuchtet. Gesamtprobenhalterscheibe aus. Die Präparationsscheibe läuft Zu hohe Andruckkraft. Verringern Sie Andruckkraft. -
Seite 100: 14 Technische Daten
Zweiphasig (L1 + L2 + PE) Die elektrische Installation muss der Installationskategorie II genügen Nennleistung 1300 W Leerlaufleistung 16 W Strom, Nennleistung 5,7 A Strom, Höchstleistung 11,2 A Strom, größte Last 5,5 A Kategorien des Not-Aus PL c, Kategorie 1 Sicherheitskreises/Performance Stopp Kategorie 0 Level LaboPol-60... -
Seite 101: Kategorien Des Sicherheitskreises/Performance Level
Geräuschpegel A-bewerteter = 67.2 dB(A) (Messwert) Emissionsschalldruckpegel Unsicherheit K = 4 dB an den Arbeitsplätzen Die Messungen wurden gemäß EN ISO 11202 durchgeführt Vibrationen Während der Die Exposition von Kopf, Oberkörper und Präparation oberen Extremitäten an Schwingungen überschreitet nicht 2,5 m/s LaboPol-60... -
Seite 102: Technische Daten - Gerätemodule
WARNUNG Teile, die für den sicheren Betrieb des Geräts unabdingbar sind, dürfen höchstens 20 Jahren lang benutzt werden. Setzen Sie sich mit dem Struers Service in Verbindung. Hinweis SRP/CS (sicherheitsbezogene Teile von Steuerungen) sind Teile, die den sicheren Betrieb des Geräts beeinflussen. -
Seite 103: Pläne
14 Technische Daten 14.6 Pläne Wenn Sie bestimmte Informationen detailreicher sehen wollen, öffnen Sie die Online-Version dieser Anleitung. 14.6.1 Pläne - LaboPol-60 Titel LaboPol-30/LaboPol-60, Blockdiagramm 16333051 B LaboPol-30/LaboPol-60, Schaltplan (2 Seiten) 16333101 D (2 Seiten) LaboPol-60, Rohrleitungsplan 16341001 A LaboPol-60... - Seite 104 14 Technische Daten 16333051 B LaboPol-60...
- Seite 105 14 Technische Daten 16333101 D (2 Seiten) YE/GN 1 AWG16 LaboPol-60...
- Seite 106 14 Technische Daten LaboPol-60...
- Seite 107 14 Technische Daten 16341001 A n i l s i l o i t t i n t i n : l a : e l o i t e l l LaboPol-60...
-
Seite 108: Pläne - Gerätemodule
LaboForce-Mi • Erforderliches Zubehör und erforderliche Verbrauchsmaterialien, die gesondert bestellt wurden. Es wird die Verwendung von Verbrauchsmaterialien von Struers empfohlen. Andere Produkte können aggressive Lösungsmittel enthalten, die beispielsweise die Gummidichtungen zerstören können. Die Garantie deckt u. U. keine beschädigten Geräteteile (wie Dichtungen und Schläuche) ab, wenn eine solche Beschädigung direkt auf die... -
Seite 109: Angaben Zur Verpackung
15 Checkliste vor der Installation Verwendung von Verbrauchsmaterialien zurückgeführt werden kann, die nicht von Struers stammen. Weitere Informationen über das verfügbare Angebot finden Sie hier: • Die LaboSystem Broschüre (https://www.struers.com/Products/Grinding-and- Polishing/Grinding-and-polishing-equipment/LaboSystem) • Verbrauchsmaterialkatalog von Struers (http://www.struers.com/Library) 15.2 Angaben zur Verpackung LaboPol - Abmessungen und Gewicht Palette: 100 cm (39,5 Zoll) - Seite 110 Kasten: 14,5 kg (32 lbs) LaboDoser-10 - Abmessungen und Gewicht Kasten: 22,8 cm (4,6 Zoll) Kasten: 26,8 cm (11,6 Zoll) Kasten: 19,9 cm (7,8 Zoll) Gewicht Kasten: 1 kg (2,2 lbs) LaboDoser-100 - Abmessungen und Gewicht Kasten: 25,2 cm (9,9 Zoll) Kasten: 39,2 cm (15,4 Zoll) Kasten: 39 cm (15,3 Zoll) Gewicht Kasten: 3 kg (6,6 lbs) LaboPol-60...
-
Seite 111: Standort
Umgebungstemperatur 5-40°C/41-104°F Feuchtigkeit < 85 % RF, nicht kondensierend Tisch oder Arbeitstisch Das Gerät ist zum Aufstellen auf einem Tisch oder Arbeitstisch vorgesehen. Der Struers Tisch ist optional. Der Tisch muss mindestens folgendes Gewicht tragen können: LaboUI 60 kg (132 lbs) LaboForce-50 75 kg (165 lbs) -
Seite 112: Abmessungen
100 cm (40 Zoll) 90 cm (35,5") 80 cm (31,5 Zoll) Wenn Sie einen Unterschrank von Struers und eine Umlaufkühleinheit von Struers installieren, passt die Umlaufkühleinheit in ein Fach dieses Unterschranks.Wenn Sie die Umlaufkühleinheit von Struers zusammen mit einem Unterschrank eines anderen Herstellers installieren, ist sicherzustellen, dass unter und neben dem Schrank hinreichend Platz für die Umlaufkühleinheit... - Seite 113 15 Checkliste vor der Installation LaboPol - In Kombination mit: LaboForce-100 (Optional) 64 cm (25 Zoll) 31 cm (12 Zoll) 78 cm (31 Zoll) LaboPol - In Kombination mit:LaboForce-Mi (Optional) 63,5 cm (25 Zoll) 31 cm (12 Zoll) 78 cm (31 Zoll) Schwerpunkt LaboPol-60...
-
Seite 114: Empfohlener Platzbedarf
Mit Lavamin (optional) an einer Seite des Geräts. 40 cm (16 Zoll) Empfohlener Platzbedarf an der Seite des Geräts. • Mit LaboDoser-100 (optional) an einer Seite des Geräts. 22 cm (8,7 Zoll) Empfohlener Platzbedarf an der Seite für den LaboDoser- 100 Flaschenhalter. • Mit LaboForce und Lavamin. 70 cm (27 Zoll) LaboPol-60... -
Seite 115: Transport Und Lagerung
Achten Sie darauf, das Gerät vor jedem Transport sicher zu verpacken. Im gegenteiligen Fall kann die Einheit beschädigt werden, was nicht von der Garantie abgedeckt ist. Setzen Sie sich mit dem Struers Service in Verbindung. • Struers empfiehlt, die Originalverpackung und alle Transportbeschläge für eine mögliche künftige Verwendung aufzubewahren. -
Seite 116: Auspacken
Achten Sie beim Umgang mit dem Gerät auf Ihre Finger. Tragen Sie beim Umgang mit schweren Teilen Sicherheitsschuhe. Hinweis Heben Sie das Gerät nicht am hellgrauen Oberteil oder am Wasserhahn an. Heben Sie das Gerät immer von unten an. Gewicht LaboPol-60 50 kg (110 lbs) LaboPol-60... -
Seite 117: Stromversorgung
Kabel nicht in Ihrem Land zulässig sein sollte, muss dieser durch einen zugelassenen Stecker ersetzt werden. Steckdose Die Steckdose muss einfach zu erreichen sein. Die Steckdose muss sich 0,6–1,9 m (2½ Zoll–6 Fuß) über dem Boden befinden. Eine maximale Höhe von 1,7 m (5 Fuß 6 Zoll) wird empfohlen. Kabellänge: 2,5 m (8,2 Zoll) LaboPol-60... -
Seite 118: 15.10 Anschluss An Das Gerät
Lösung für den örtlichen Anschluss zu finden. 15.10 Anschluss an das Gerät • Schließen Sie das Stromkabel an das Gerät an (C14-IEC- 320-Anschluss). • Schließen Sie das Kabel an die Stromversorgung an. 15.11 Spezifikationen des Sicherheitskreises Kategorien des Not-Aus PL c, Kategorie 1 Sicherheitskreises/Performance Stopp Kategorie 0 Level LaboPol-60... -
Seite 119: 15.12 Wasserversorgung
Mitgelieferter Schlauch Durchmesser: 40 mm (1.6"). Länge: 1,5 m (4,9 Zoll) 15.13 Druckluft Hinweis Erforderlich für LaboForce-100 (optional). Druckluftspezifikation Druck 6–9,9 bar/87–143 psi Druckluftverbrauch, ca. 3,5–4 l/min Druckluftqualität Klasse-3, nach ISO 8573-1 Mitgelieferter Schlauch 6-mm-Einfüllschlauch (blau) mit Schnellkupplung 15.14 Umlaufkühleinheit Die Umlaufkühleinheit ist optional. LaboPol-60... -
Seite 120: 16 Hersteller
16 Hersteller Empfohlen • Struers Kühlsystem 3 • Struers Kühlschmiermittelzusatz für die Umlaufkühleinheit, zur Verhinderung von Korrosion. Angaben zur Umlaufkühleinheit Stromversorgung 2,5 m/8,2 Zoll langes Netzkabel zum Anschluss an eine einphasige Stromversorgung. Wasserversorgung 2,5 m/8,2 Zoll langer Wasserschlauch mit GEKA-Anschluss. 16 Hersteller Struers ApS Pederstrupvej 84 DK-2750 Ballerup, Dänemark... -
