1 Über diese Betriebsanleitung Über diese Betriebsanleitung Betriebsanleitungen Geräte von Struers dürfen nur zusammen mit der mit dem Gerät gelieferten Betriebsanleitung und wie darin beschrieben verwendet werden. Hinweis Lesen Sie die Betriebsanleitung vor Gebrauch des Geräts sorgfältig durch. Hinweis Wenn Sie bestimmte Informationen detailreicher sehen wollen, öffnen Sie die Online-Version dieser Anleitung.
Vor allen Wartungsarbeiten muss das Gerät vom Netz getrennt werden. Warten Sie 5 Minuten, bis der Reststrom von den Kondensatoren entladen ist. 10. Geräte von Struers dürfen nur zusammen mit der mit dem Gerät gelieferten Betriebsanleitung und wie darin beschrieben verwendet werden.
Dieses Symbol bedeutet, dass zusätzliche Informationen und Hinweise verfügbar sind. In dieser Anleitung verwendete Sicherheitshinweise WARNUNG Geräte von Struers dürfen nur zusammen mit der mit dem Gerät gelieferten Betriebsanleitung und wie darin beschrieben verwendet werden. WARNUNG VOR HANDVERLETZUNGEN Tragen Sie beim Umgang mit schweren Teilen Sicherheitsschuhe.

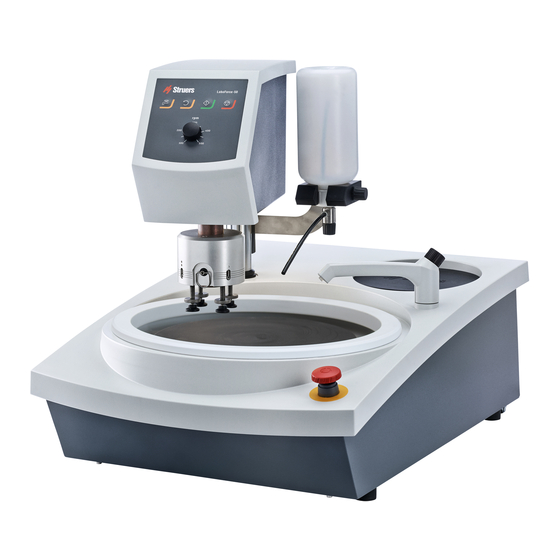

3 Zu Beginn Zu Beginn Gerätebeschreibung LaboForce-100 ist eine Steuer-/Probenbewegereinheit, die an den folgenden Geräten für die halbautomatische mineralographische Präparation (Schleifen/Polieren) montiert werden kann: LaboPol-30 und LaboPol-60. Der Benutzer konfiguriert über die Anzeige der Steuereinheit die erforderlichen Verfahrensparameter, die Schleif-/Polierunterlage und die Schmiermittel/Abrasivsuspension, die aufgetragen wird.
Achten Sie darauf, das Gerät vor jedem Transport sicher zu verpacken. Im gegenteiligen Fall kann die Einheit beschädigt werden, was nicht von der Garantie abgedeckt ist. Setzen Sie sich mit dem Struers Service in Verbindung. • Struers empfiehlt, die Originalverpackung und alle Transportbeschläge für eine mögliche künftige Verwendung aufzubewahren.
Das an LaboForce-100 angeschlossene Kabel dient zur 24 V Stromversorgung und als Datenbus, und sorgt so für den Datenaustausch zwischen dem Gerät und LaboForce-100. Schalten Sie das Gerät aus. Schließen Sie das Kabel an den Anschluss von LaboForce-100 auf der Rückseite des Geräts LaboForce-100...
Proben aus dem Probenhalter lösen. VORSICHT Bei der Arbeit mit schweren Probenhaltern ist das Tragen von Sicherheitsschuhen empfohlen. WARNUNG VOR HANDVERLETZUNGEN Bringen Sie beim Abwärtsbewegen des Probenbewegers die Hände nicht in die Nähe des Probenhalters oder der Einzelprobenhalterscheibe. LaboForce-100...
Drücken Sie die Einzelprobenhalterscheibe nach oben, bis sie eingerastet ist. Lassen Sie die schwarze Taste am Probenbewegerkopf los.Achten Sie darauf, dass die Einzelprobenhalterscheibe sicher befestigt ist. 5.6.3 Höhe der Einzelprobenhalterscheibe einstellen Folgendes gilt nur bei Verwendung der Einzelprobenhalterscheibe. LaboForce-100...
Seite 13
MD-Gekko Scheibe oder SiC Paper auf einer MD-Fuga Scheibe, oder MD-Alto. Legen Sie die mitgelieferte Distanzscheibe auf die Präparationsunterlage. A Distanzscheibe Stützen Sie den Kopf von LaboForce-100 ab und lösen Sie die Schraube am Einstellring. A V-förmige Nut B Stift C Einstellring...
Drücken Sie die Absenken/Anheben Schaltfläche, um den Probenbewegerkopf abzusenken. Lösen Sie die 2 Befestigungsschrauben, die die Säule der Steuereinheit halten. Ersetzen Sie den manuellen Spritzschutzring durch einen Spritzschutzring für die halbautomatische Präparation oder einen Spritzschutzring für eine Nassschleifscheibe. Bewegt den Probenbewegerkopf nach rechts. LaboForce-100...
Aus dem Main menu Bildschirm folgendes wählen Flexible specimen holder methods. Wenn der Menüpunkt Flexible specimen holder methods im Hauptmenü nicht verfügbar ist müssen Sie ihn in der Software aktivieren: Wählen Configuration -> Options und setzen Flexible specimen holder nach Yes. LaboForce-100...
Seite 16
Tipp Stellen Sie sicher, dass Sie entsprechend der Probengröße und den Struers Empfehlungen ausreichend Andruckkraft anwenden. Die Struers Metalog Guide-Methoden basieren auf einer Probe mit einer Fläche von 7 cm Passen Sie die Methode entsprechend Ihrem spezifischen Probenbereich an. Vorgehensweise Tipp Stellen Sie sicher, dass die Präparationsunterlage ausreichend feucht ist, bevor Sie...
Bringen Sie beim Abwärtsbewegen des flexiblen Probenhalters Ihre Hände nicht in dessen Nähe. Vorgehensweise Tipp Stellen Sie sicher, dass Sie entsprechend der Probengröße und den Struers Empfehlungen ausreichend Andruckkraft anwenden. Die Struers Metalog Guide-Methoden basieren auf einer Probe mit einer Fläche von 7 cm Passen Sie die Methode entsprechend Ihrem spezifischen Probenbereich an.
Seite 18
Platzieren Sie eine Abstandsscheibe in 20 mm Höhe auf der Präparationsunterlage, so dass sie unterhalb des Randes des flexiblen Probenhalters liegt. A Distanzscheibe Stützen Sie den Kopf von LaboForce-100 ab und lösen Sie die Schraube am Einstellring. A V-förmige Nut B Stift...
Säule der Steuereinheit halten. Platzieren Sie den flexiblen Probenhalter so, dass die Probe nicht mehr als 1 mm über den Rand der Polierscheibe hinausragt. LaboDoser-100 mit LaboForce-100 Bei der Verwendung von LaboDoser-100 zusammen mit LaboForce-100 ist die Betriebsanleitung des Geräts zu beachten. LaboForce-100...
6 Betrieb des Geräts LaboDoser-10 mit LaboForce-100 Bei der Verwendung von LaboDoser-10 zusammen mit LaboForce-100 ist ein spezieller Halter erforderlich. 5.10 Lärmpegel und Vibrationen Informationen über Lärmpegel und Vibrationen entnehmen Sie der jeweiligen Anleitung. Betrieb des Geräts Anweisungen zum Betrieb des Geräts können Sie der entsprechenden Anleitung entnehmen.
Seite 21
Diese Funktion ist nur aktiv, wenn Dosiereinheiten installiert sind. • Eingriff von Hand: Drücken Sie diese Schaltfläche, um Schmiermittel aus der Dosierflasche aufzutragen. START • Start des Präparationsvorgangs. Stopp • Stopp des Präparationsvorgangs. Escape • Drücken Sie diese Schaltfläche, um zum vorherigen Bildschirm zurückzukehren oder Funktionen/Änderungen abzubrechen. LaboForce-100...
Bei technischen Fragen und zum Bestellen von Ersatzteilen geben Sie immer die Seriennummer sowie Spannung/Frequenz an. Seriennummer und Spannung stehen auf dem Typenschild jedes Geräts. Allgemeine Reinigung Um die Lebensdauer des Geräts zu verlängern empfiehlt Struers dringend eine regelmäßige Reinigung. Hinweis Verwenden Sie kein trockenes Tuch, da die Oberflächen nicht kratzfest sind.
7.3.1 LaboForce-100 - der Probenbewegerkopf Reinigen LaboForce-100 ist mit einer Funktion zum Reinigen der Druckfüße, die eine Kraft auf die Proben ausüben, und zum Reinigen die Verriegelung ausgestattet, die die Probenhalterplatte für Einzelproben sichert. Die Andruckkraft an den Druckfüßen wird durch Reibungsstifte erzeugt, die von den Schrauben im Federgehäuse in Position gehalten werden.
Bei technischen Fragen und zum Bestellen von Ersatzteilen geben Sie immer die Seriennummer sowie Spannung/Frequenz an. Seriennummer und Spannung stehen auf dem Typenschild jedes Geräts. Weitere Informationen erhalten Sie vom Struers Service. Hier können Sie auch die Verfügbarkeit von Ersatzteilen erfragen. Die Kontaktdaten finden Sie auf Struers.com. Wartung und Reparatur Struers empfiehlt, immer jährlich oder nach Intervallen von je 1500 Betriebsstunden eine normale...
• Functional tests • Adjustment and calibration Die Serviceinformationen können zur Zusammenarbeit mit dem Struers Service benutzt werden, wenn beispielsweise das Gerät per Ferndiagnose diagnostiziert wird. Entsorgung Mit dem WEEE-Symbol gekennzeichnete Geräte enthalten elektrische und elektronische Bauteile und dürfen daher nicht zusammen mit dem normalen Abfall entsorgt werden.
Beständiger, ungleichmäßiger Abgenutzte Kupplung am Kupplung austauschen Verschleiß einer Schleif- Probenhalter. /Polieroberfläche. 8.1.1 Mitteilungen und Fehler - LaboForce-100 Fehlermeldungen sind in zwei Klassen unterteilt: • Mitteilungen und Fehler Mitteilungen Mitteilungen enthalten Informationen über den Zustand des Geräts sowie kleinere Fehler Fehler Fehler müssen vor Fortsetzung des Betriebs behoben werden.
Seite 27
Starten Sie das Gerät erneut. Kommunikationsfehler beim Machine failed during Falls das Problem weiterhin Hochfahren. Power On Self Testing. besteht, wenden Sie sich an den Struers Service. Please reboot the machine. Notieren Sie die Nummer der Ursache. If the problem persists please contact Struers technical support.
Seite 28
Disc motor RPM's has eingestellte Drehzahl. not been reached. Falls das Problem weiterhin Der Poliervorgang ist besteht, wenden Sie sich an unterbrochen. den Struers Service. Error Warten Sie, bis der Scheibenmotor ausreichend Frequency inverter abgekühlt ist. error! Verringern Sie die...
Vorgangs nicht in der erneut. unteren Position. Diese Mitteilung erscheint, wenn eine Methode im Einzelprobenmodus (SS) gestartet wird und die Scheibe nicht heruntergefahren wird. Technische Daten Technische Daten - LaboForce-100 Merkmal Spezifikationen Ausgangsleistung, Motor 180 W Drehzahl 50–150 U/min Drehrichtung Im Uhrzeigersinn/Gegen den Uhrzeigersinn Andruckkraft, 10–50 N...
Haftung des Herstellers Beachten Sie die nachstehend genannten Einschränkungen. Zuwiderhandlung kann die Haftung von Struers beschränken oder aufheben. Der Hersteller übernimmt keine Haftung für Fehler im Text und/oder den Abbildungen in Betriebsanleitungen und Wartungshandbüchern. Wir behalten uns das Recht vor, den Inhalt dieser Anleitung jederzeit und ohne Vorankündigung zu ändern.
Auf der Grundlage von: 16367902 A Erklärung für den Einbau einer unvollständigen Maschine Hersteller Struers ApS • Pederstrupvej 84 • DK-2750 Ballerup • Dänemark Bezeichnung LaboForce-100 Modell LaboForce-100 Funktion Probenbeweger für LaboPol-30, LaboPol-60 (Schleif-/Poliergerät) 06366127 Das vorstehend genannte Gerät ist ausschließlich für die Verwendung zusammen mit...
