8 LaboForce-100
8.1.3
Installation - LaboForce-100
Vorgehensweise
1.
Montieren Sie den Probenbeweger in der
Montageöffnung des Geräts.
2.
Ziehen Sie die zwei Befestigungsschrauben mit dem
Inbus-Schlüssel an. Ziehen Sie die Schrauben nicht
komplett an.
8.1.4
Elektrischer Anschluss an das Gerät
Das an LaboForce-100 angeschlossene Kabel dient zur Versorgung mit 24 V und als Datenbus, und
sorgt so für den Datenaustausch zwischen dem Gerät und LaboForce-100.
1.
Schalten Sie das Gerät aus.
2.
Schließen Sie das Kabel an den Anschluss von LaboForce-100 auf der Rückseite des Geräts
an.
8.1.5
Druckluftanschlüsse
Vorgehensweise
1.
Bringen Sie einen Druckluftschlauch an der Schnellkupplung an und sichern Sie diese mit der
Schlauchschelle.
2.
Verbinden Sie den Schlauch der Druckluftzufuhr mit der Schnellkupplung.
46
Hinweis
Diese Einrichtung muss sicher am Gerät befestigt sein.
Hinweis
Verwenden Sie niemals den Druck-/Drehknopf-Knopf zum Bewegen von LaboForce-
100.
Tipp
Das Kommunikationskabel in der Montageöffnung ist für LaboForce-100 nicht
vorgesehen.
Hinweis
Das Hauptdruckluftventil ist nicht Teil der Einheit und muss vor der Installation des
Probenbewegers eingebaut und eingestellt werden.

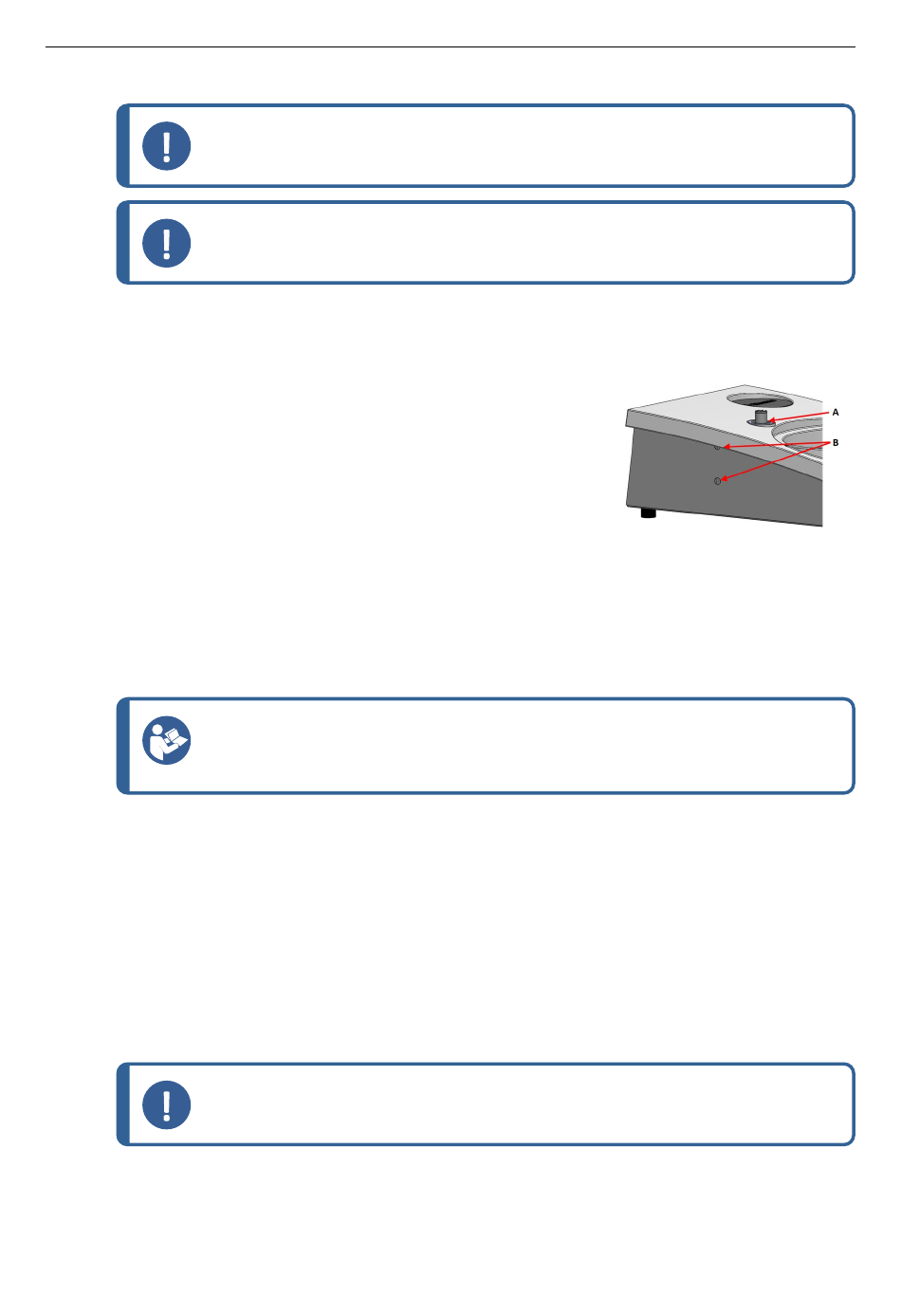

A Montageöffnung
B Befestigungsschrauben
LaboPol-30
