302 HANDICARE 2000 SIMPLICITY / STYLE MANUALE DI INSTALLAZIONE

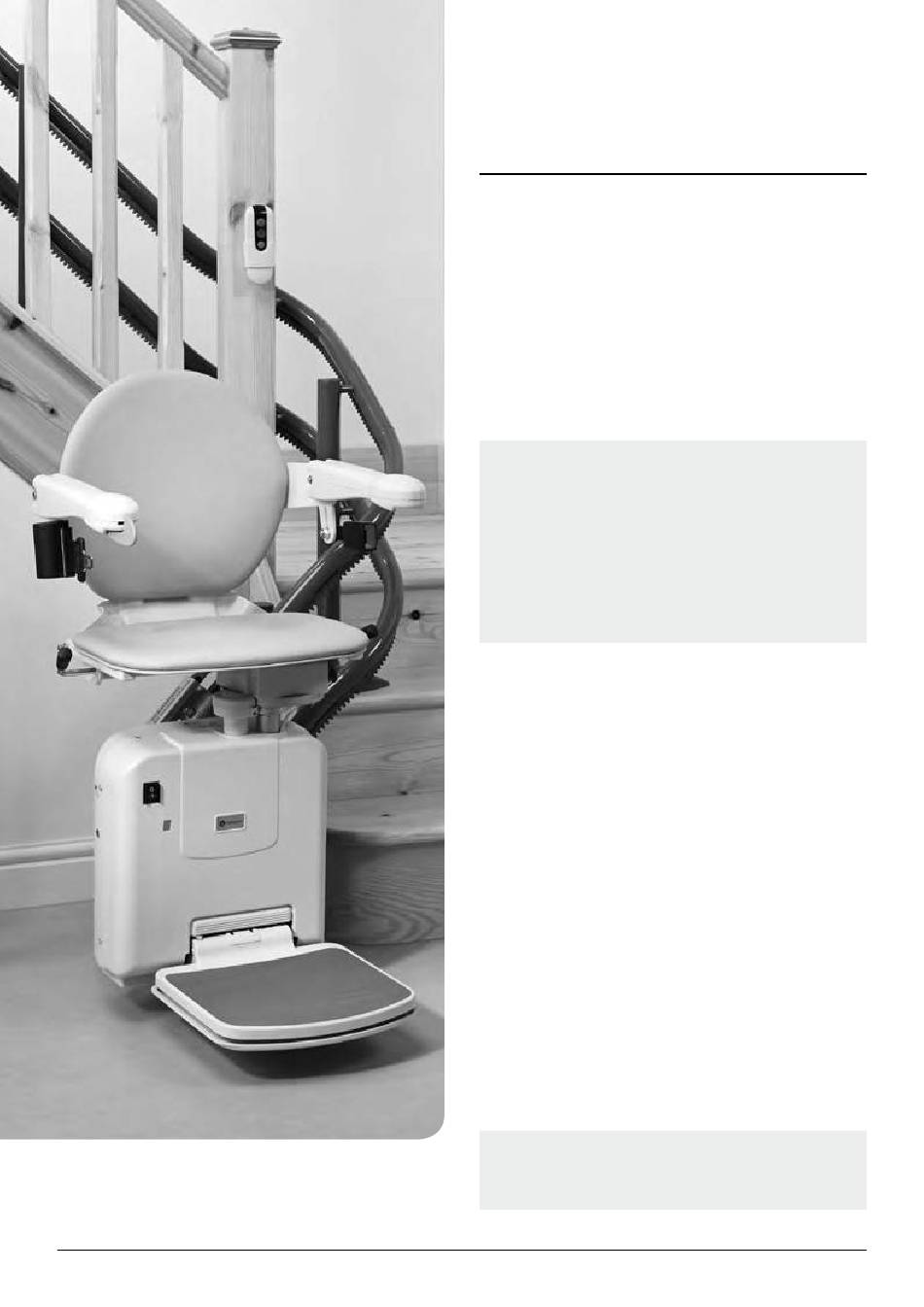

Handicare 2000 Simplicity /
Style manuale d'installazione
Lista pre installazione
1 Controllate che tutti i componenti necessari sono
disponibili.
a Disegno della traccia
b Traccia
c Sostegni
d Piedi
Nota: Prima dell'assemblaggio assicuratevi che
tutta la traccia necessaria é della specificazione
corretta, i sostegni forniti sono della lunghezza
corretta, il numero corretto é stato fornito ed il
numero corrispondente di piedi sono disponibili.
In modo da fare ció dovete fare un rimando degli
articoli forniti con il disegno a disposizione. Fate
riferimento all'Appendice 4 per ulteriori dettagli.
2 Utensili necessari per l'installazione
• Olivetta a carico
• Barre di carico
• Collegamenti di
commutazione
• Chiave a 8mm
• Chiave a 13mm
• Chiave a 17mm
• No2 Pozidrive
• No3 Pozidrive
• Elettrogeni in
nylon da far passare-
almeno la lunghezza
della traccia
• Lubrificante rotaia:
Grasso HTEP (grasso
alimentare)
• Chiave a brugola
2.5mm
• Chiave a brugola 3mm
Nota: l'ingegnere installatore deve controllare
con Minivator per il piú recente numero di
manuale pubblicato.
e Power pack
f Sedile e rivestimento
g Kit d'assemblaggio
h Kit accessori pedana
appoggiapiedi
• Chiave a brugola 4mm
• Chiave a brugola 5mm
• Chiave a brugola 6mm
(arrotondata)
• Supercolla (solo per
interno traccia)
• Chiave dinamometrica
• Chiave esagonale
da 1 / " – 8 x 120
2
• Chiave a tubo da 1 / "
2
• Barra di prolunga
2 x 250 mm
• Barra di prolunga
1 x 125mm
• Chiave Torx T30
• Chiave podger
da 13mm
• Barra a T scorrevole
da 3 / "
8
