242 MANUAL DE INSTALACIÓN DE HANDICARE 2000 SIMPLICITY / STYLE

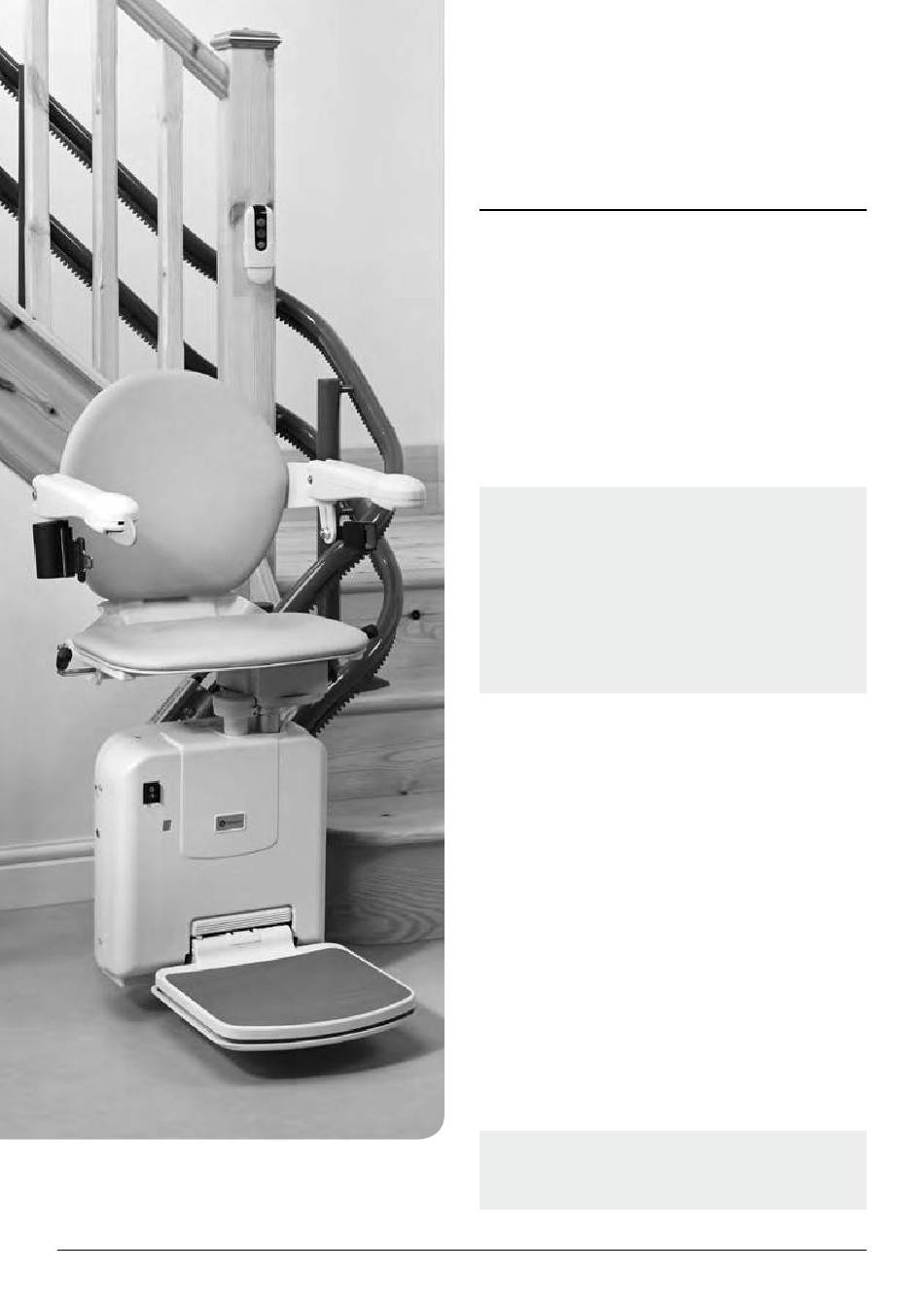

Manual de Instalación
de Handicare 2000
Simplicity / Style
Lista de comprobación
pre-instalación
1 Compruebe que se encuentran disponibles
todos los componentes requeridos.
a Diagrama del riel
b Riel
c Puntales del riel
d Pies
Nota: Antes del montaje debe asegurarse de
que todo el riel requerido tiene la especificación
correcta, los puntales se suministran con la
longitud correcta, se ha suministrado el número
correcto y se encuentran disponibles el número
correcto de pies. Para poder hacer esto
necesitará contrastar los artículos recibidos con
el dibujo suministrado. Consulte el apéndice 4
para más información.
2 Herramientas de instalación requeridas
• Palanca de carga
• Barras de carga
• Eslabones
cortocircuitantes
• Llave inglesa de 8mm
• Llave inglesa de 13mm
• Llave inglesa de 17mm
• Destornillador
Pozi núm. 2 y 3
• Varilla de empuje de
nylon – por lo menos
de la longitud del riel
• Lubricante de riel: Grasa
HTEP (grasa no-tóxica)
• Llave Allen de 2,5mm
• llave Allen de 3mm
• llave Allen de 4mm
• llave Allen de 5mm
Nota: El técnico de instalación deberá comprobar
con Handicare el número de edición del manual
de instalación más reciente.
e Unidad de alimentación
f Asiento y tapizado
g Juego de accesorios
h Juego de accesorios
del reposapiés
• Llave Allen de 6mm
(punta de bola)
• Súper pegamento
(solamente dentro del riel)
• llave dinamométrica
• Llave de tubo hexagonal
½ pulgadas – 8 x 120
• Llave de trinquete
½ pulgadas
• Llave de zócalo
de 2 x 250 mm
• Llave de zócalo
de 1 x 125mm
• Destornillador Torx T30
• Llave podger inglesa
combinada de 13mm
• Barra en T de
desplazamiento 3 / "
8
