Handicare 1100 Bedienungsanleitung
Montieren sie den fahrgestellskitr
Vorschau ausblenden
Andere Handbücher für 1100:
- Bedienungsanleitung (228 Seiten) ,
- Betriebsanleitung (122 Seiten) ,
- Kundendienstanleitung (76 Seiten)
Werbung
Quicklinks
FREECURVE
ELEGANCE
ALLIANCE
CLASSIC
HANDICARE 1100
Montare il kit telaio inclinabile
Monter le kit de châssis inclinable
Monteer de tiltchassisset
Montieren Sie den fahrgestellskitr
Montar el kit de chasis inclinable
Mount tilt chassis kit
950
1000
SIMPLICITY
SMART
SIMPLICITYL
IP4X
SMART
2000
1100
SIMPLICITY
STYLE
STYLE
SMART
A A 1 7 7 1 5
S PA R E PA R T S
PIEZAS DE REPUESTO
RESERVE-ONDERDELEN
ERSATZTEILE
PIÈCES DE RECHANGE
PEZZI DI RICAMBIO
ES
I T
NL
FR
US
DE
EN
Werbung
Verwandte Anleitungen für Handicare 1100
Inhaltszusammenfassung für Handicare 1100

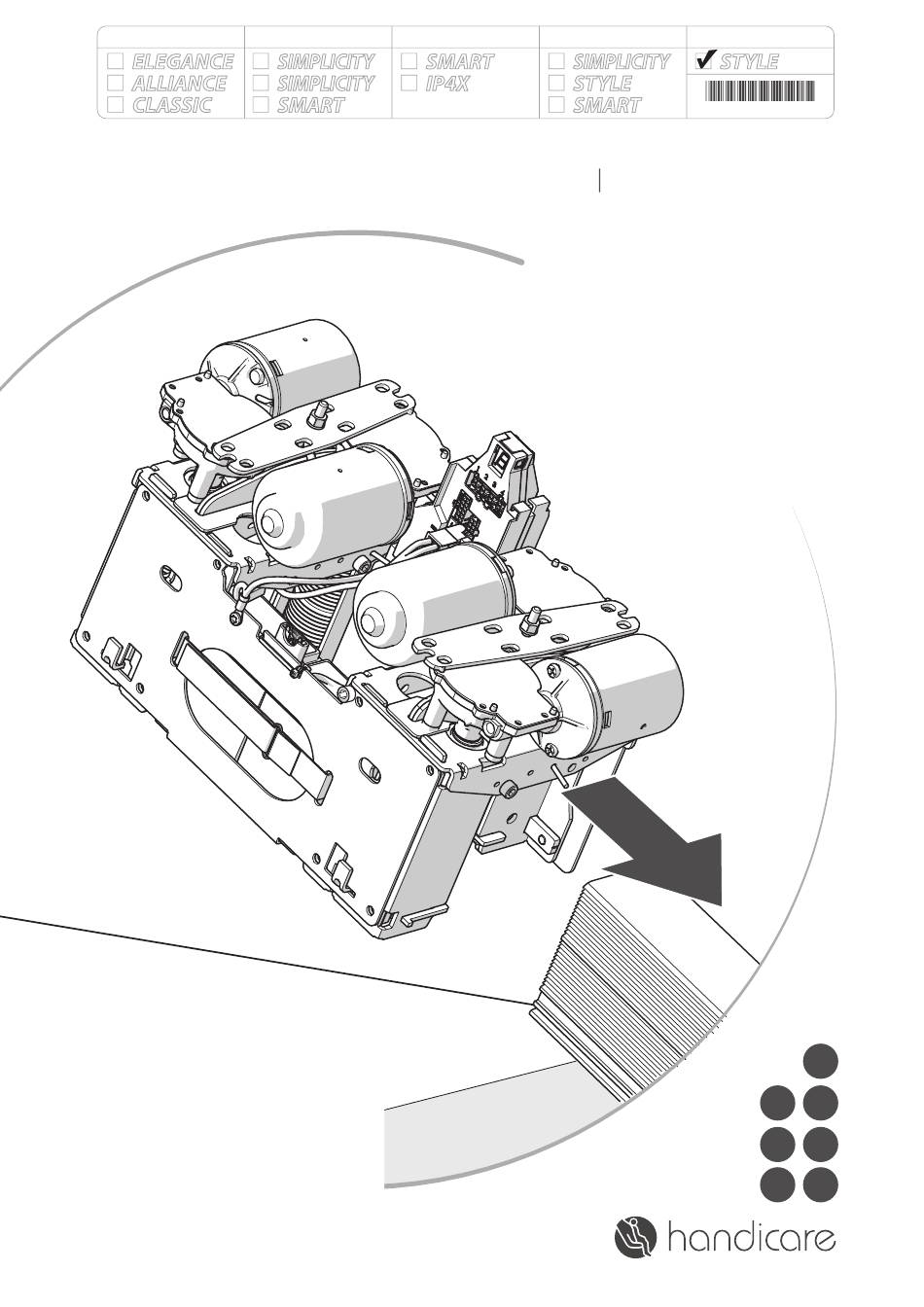

- Seite 1 ALLIANCE SIMPLICITYL IP4X STYLE CLASSIC SMART SMART A A 1 7 7 1 5 HANDICARE 1100 S PA R E PA R T S PIEZAS DE REPUESTO RESERVE-ONDERDELEN ERSATZTEILE PIÈCES DE RECHANGE PEZZI DI RICAMBIO Montare il kit telaio inclinabile Monter le kit de châssis inclinable...
- Seite 2 MOUNTING TILT KIT INSTRUCTIE - INSTRUCTION - ANLEITUNG - INSTRUCTION INSTRUCTIE - INSTRUCTION - ANLEITUNG - INSTRUCTION AA21689 , Revision 12 KIT: AA17715 ONE INSTALL USED TOOLS Check of alle onderdelen van de be- ONLY treffende set aanwezig zijn. Voor de montage van de stoelsteun-kit ga naar illustratie 13.
- Seite 3 MOUNTING TILT KIT INSTRUCTIE - INSTRUCTION - ANLEITUNG - INSTRUCTION INSTRUCTIE - INSTRUCTION - ANLEITUNG - INSTRUCTION AA21689 , Revision 12 RIGHT CONFIGURATION LINKER CONFIGURATIE: PAGE 6 [5_L]Stel de adaptorset (adaptorplaten/bouten/ringen) samen. [6_L]Schroef de adaptorplaten met ringen ILLUSTRATION 13 en beugel op de onderkant van de powerpack vast (handvast){B}.
- Seite 4 MOUNTING TILT KIT INSTRUCTIE - INSTRUCTION - ANLEITUNG - INSTRUCTION INSTRUCTIE - INSTRUCTION - ANLEITUNG - INSTRUCTION AA21689 , Revision 12 [8]Plaats het chassis door de sleutelgaten over de bouten van de adap- torplaat. [9]Plaats de vierde korte bout. [10]Plaats de derde lange bout. Plaats de derde korte bout.
- Seite 5 MOUNTING TILT KIT INSTRUCTIE - INSTRUCTION - ANLEITUNG - INSTRUCTION INSTRUCTIE - INSTRUCTION - ANLEITUNG - INSTRUCTION AA21689 , Revision 12 [12]Draai vervolgens de zeven bouten stevig vast (14 Nm). [12]Finally tighten the seven bolts securely (14 Nm/124 Lb-In). [12]Finalmente, apriete los seite pernos firmemente (14 Nm).
- Seite 6 MOUNTING TILT KIT INSTRUCTIE - INSTRUCTION - ANLEITUNG - INSTRUCTION INSTRUCTIE - INSTRUCTION - ANLEITUNG - INSTRUCTION AA21689 , Revision 12 RECHTER CONFIGURATIE: PAGE 3 [13_R]Stel de adaptorset (adaptorplaten/bouten/ringen) samen. ILLUSTRATION 5 [14_R]Schroef de adaptorplaten met ringen en beugel op de onderkant van de powerpack vast (handvast){B}.
- Seite 7 MOUNTING TILT KIT INSTRUCTIE - INSTRUCTION - ANLEITUNG - INSTRUCTION INSTRUCTIE - INSTRUCTION - ANLEITUNG - INSTRUCTION AA21689 , Revision 12 [16]Plaats het chassis door de sleutelgaten over de bouten van de adap- torplaat. [17]Plaats de vierde korte bout. [18]Plaats de derde lange bout. Plaats de derde korte bout.
- Seite 8 MOUNTING TILT KIT INSTRUCTIE - INSTRUCTION - ANLEITUNG - INSTRUCTION INSTRUCTIE - INSTRUCTION - ANLEITUNG - INSTRUCTION AA21689 , Revision 12 [20]Draai vervolgens de zeven bouten stevig vast (14 Nm). [20]Finally tighten the seven bolts securely (14 Nm/124 Lb-In). [20]Finalmente, apriete los seite pernos firmemente (14 Nm).
- Seite 9 MOUNTING TILT KIT INSTRUCTIE - INSTRUCTION - ANLEITUNG - INSTRUCTION INSTRUCTIE - INSTRUCTION - ANLEITUNG - INSTRUCTION AA21689 , Revision 12 UNINSTALLATION SEAT [21]Boor twee zelfborende schroeven door de daarvoor bestemde gaten in de tweede adapterplaat. Vervolg Ph 3 de normale installatie. 2.
- Seite 10 MOUNTING TILT KIT INSTRUCTIE - INSTRUCTION - ANLEITUNG - INSTRUCTION INSTRUCTIE - INSTRUCTION - ANLEITUNG - INSTRUCTION AA21689 , Revision 12 INSTALL NEW KIT RIGHT CONFIGURATION LEFT CONFIGURATION 520mm [27]Plaats de klemplaat in de uit- sparing van het tilt chassis. [28]Draai de 4 bouten in de klemplaat.
- Seite 11 MOUNTING TILT KIT INSTRUCTIE - INSTRUCTION - ANLEITUNG - INSTRUCTION INSTRUCTIE - INSTRUCTION - ANLEITUNG - INSTRUCTION AA21689 , Revision 12 [31]Zorg ervoor dat de stoelsteun zo ver mogelijk naar beneden is gedrukt{A}. Schroef daarna de vier bouten stevig vast (14Nm){B}.
- Seite 12 Questo manuale contiene: Questo kit deve essere installato da un tecnico certificato. È possibile scaricare le più recenti istruzioni relative al montascale e alle varie opzioni dal sito Web www.handicarepartners.com. Handicare Stairlifts B.V. Handicare Montascale Newtonstraat 35 Via Chiaviche 17...
