Binnenbochtrails
Benodigdheden: Benodigde gereedschappen:
• Magneten • Tiensecondelijm
De procedure voor de installatie van een
binnenbochtrails is identiek aan de installatie
voor een buitenbochtrails, met de volgende
toevoegingen.
1 Na het in elkaar zetten van de rails, en als de rails
op de trap is bevestigd, moeten er magneten aan
het begin en het einde van elke bocht in de rails
worden aangebracht. Deze magneten worden
door een rietschakelaar op de voedingsbloktaps
gedetecteerd. Hiermee wordt gezorgd dat de lift
bij nadering van de bocht langzamer beweegt en
na de bocht weer sneller.

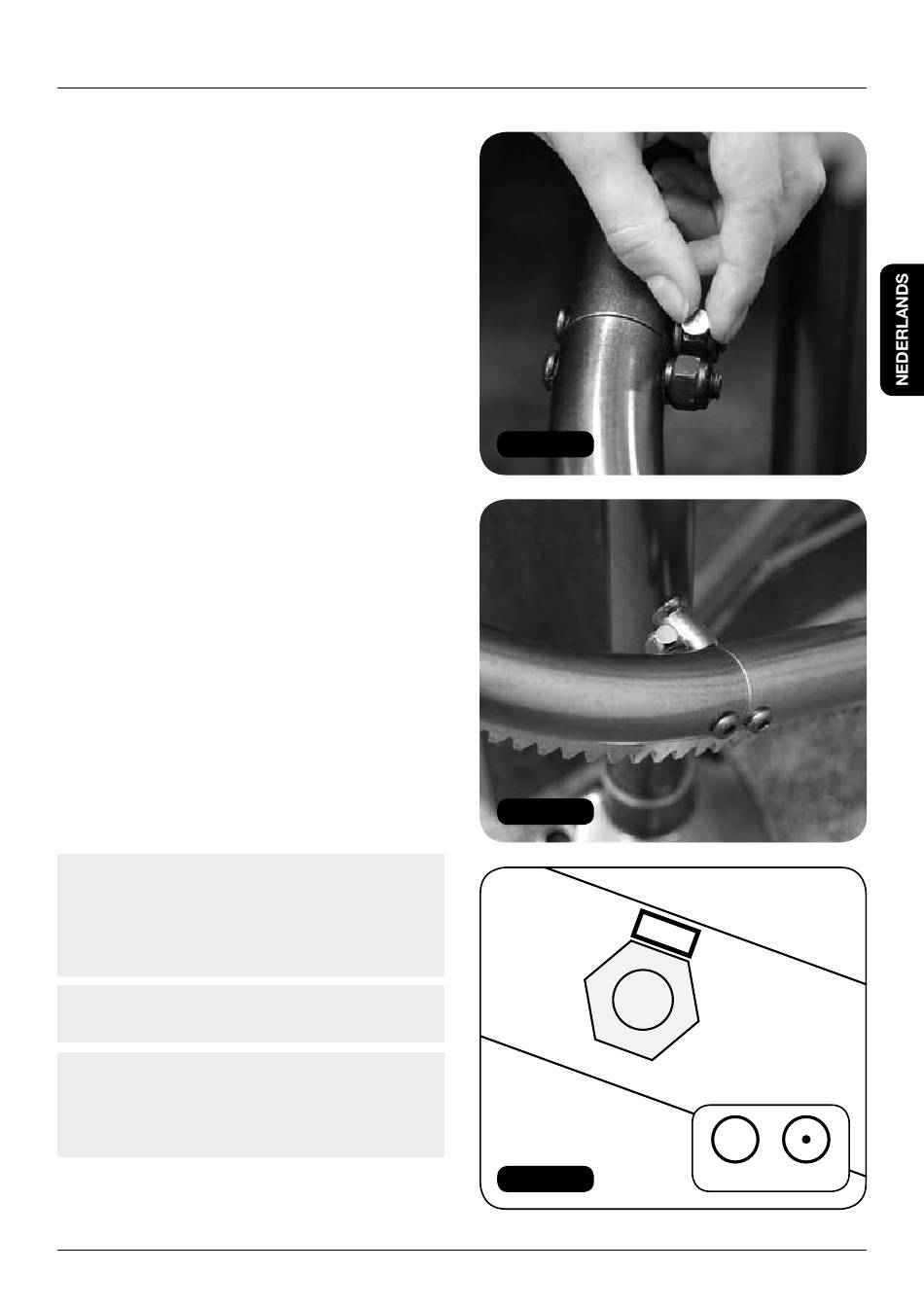

a Positioneer de magneten op de onderrails
(Afbeelding 47 en 48).
b Beweeg de lift vanaf de onderkant van de rails
naar de bovenkant van de trap. De lift moet bij
nadering van de bocht (bij het passeren van de
eerste magneet) vertragen en bij het verlaten
van de bocht (bij het passeren van de tweede
magneet) versnellen. Als de lift zich niet volgens
deze verwachting gedraagt, stuurt u hem terug
naar de onderkant van de trap, verwisselt u de
polariteit van beide magneten en test u opnieuw.
c Na de tests en uitlijning maakt u de magneten
met tiensecondelijm op de juiste wijze vast.
Opmerking: De polariteit van de magneten
kan worden geïdentificeerd zoals weergegeven
in Afbeelding 49. De polariteit moet
tegenovergesteld zijn aan de ingang en uitgang
van de bocht.
Opmerking: Zorg dat de bout zich evenwijdig
aan de rails bevindt (Afbeelding 49).
OPMERKING: DE MAGNETEN MOETEN OP
DE JUISTE POSITIES WORDEN GEPLAATST
OM TE ZORGEN DAT DE TRAPLIFT ZICH OP
VEILIGE WIJZE KAN VOORTBEWEGEN.
INSTALLATIEHANDLEIDING VOOR DE HANDICARE 2000 SIMPLICITY / STYLE 77
Afb. 47
Afb. 48
Afb. 49
Binnenbochtrails
-ve +ve
