1
2
3
2
1

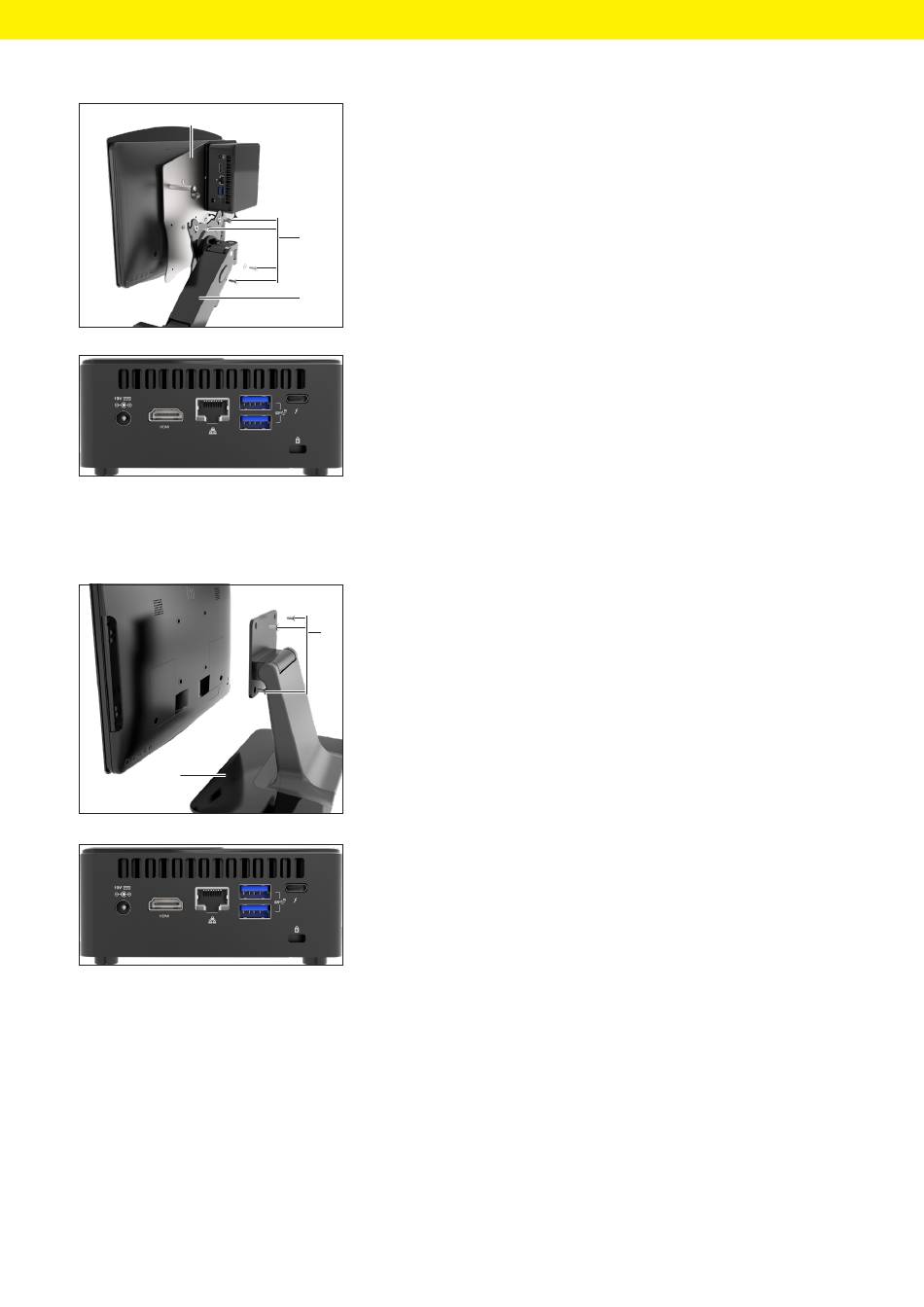

Trägerplatte (1) mit 4 Schrauben und Abstandhaltern (2) am Monitor-
t
arm (3) befestigen.
HDMI-Kabel mit NUC verbinden.
t
USB-Kabel für Touch Screen mit Monitor und NUC verbinden.
t
NUC-Netzkabel mit NUC verbinden.
t
Alle Kabel mit Kabelbindern befestigen.
t
Haubenmontage
Vorgehen
Monitor neben der Haube mit 4 Schrauben und Abstandhaltern (2) am
t
Fuß (1) befestigen.
Die NUC-Einheit wird nicht montiert, sondern liegt auf dem Tisch.
y
HDMI-Kabel mit Monitor und NUC verbinden.
t
USB-Kabel für Touch Screen mit Monitor und NUC verbinden.
t
Monitornetzkabel an den Monitor anschließen.
t
NUC-Netzkabel mit NUC verbinden.
t
Alle Kabel mit Kabelbindern befestigen.
t
4.6
Liquid Handler positionieren
Vorgehen
Den Liquid Handler so aufstellen, dass auf der linken Seite genügend
t
Platz für die Kontrolleinheit und die Flaschen und auf der rechten Seite
genügend Platz für die Schleppkette und die Plattendeckel vorhanden
ist (Details zu erforderlichem Platz siehe Kapitel „14.3 Abmessungen im
installierten Zustand", Seite 65).
Installation
Betriebsanleitung StreamLink CC 15
