Betriebsanleitung StreamLink CC 15
4.5

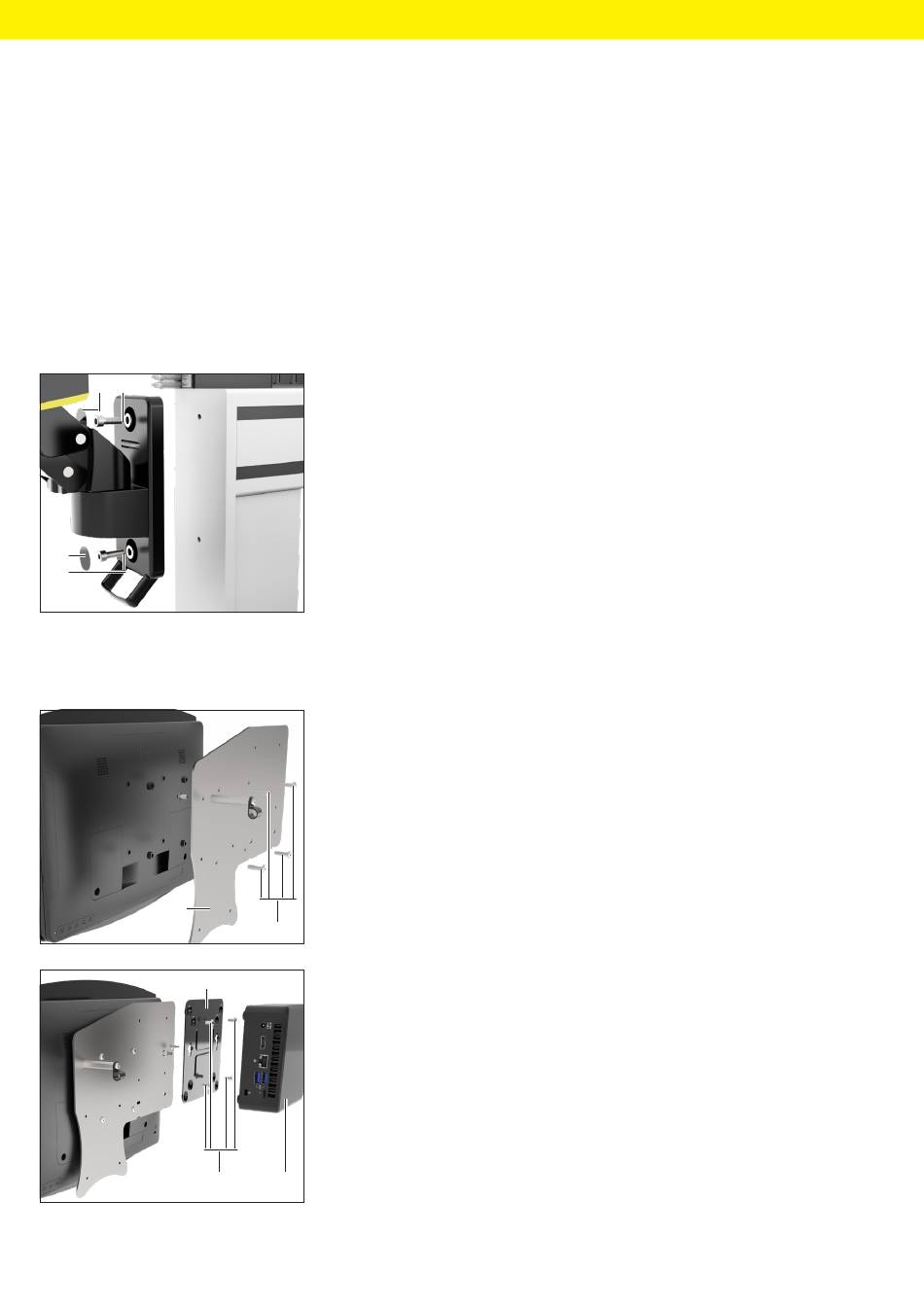

Kontrolleinheit montieren
Das Gerät kann auf einem Tisch aufgestellt und die Kontrolleinheit an
einem Monitorarm angebracht werden. Alternativ kann es in einer Haube
aufgestellt werden, wobei die Kontrolleinheit außerhalb der Haube ange-
bracht ist.
Die Kontrolleinheit umfasst NUC, Monitor, Monitorarm und zugehörige
Kabel.
Tischmontage
Vorgehen
Den Arm der Kontrolleinheit mit 2 Abstandshaltern und Sechskant-
t
schrauben (2) seitlich am Liquid Handler montieren.
Die schwarzen Abdeckungen (1) über den Schraubenköpfen anbringen.
t
Das Netz- und das HDMI-Kabel an den Monitor anschließen.
t
Trägerplatte, Monitor und NUC am Monitorarm anbringen. Vorgehens-
t
weise:
Monitor mit 4 Schrauben (2) und Abstandshaltern an der Trägerplatte
t
(1) befestigen.
2
Die im Lieferumfang des NUC enthaltene Montageplatte (1) mit
t
4 Schrauben (2) an der Trägerplatte befestigen.
NUC (3) an der Montageplatte (1) anbringen.
t
2
3
