Aufbau
und
Funktion

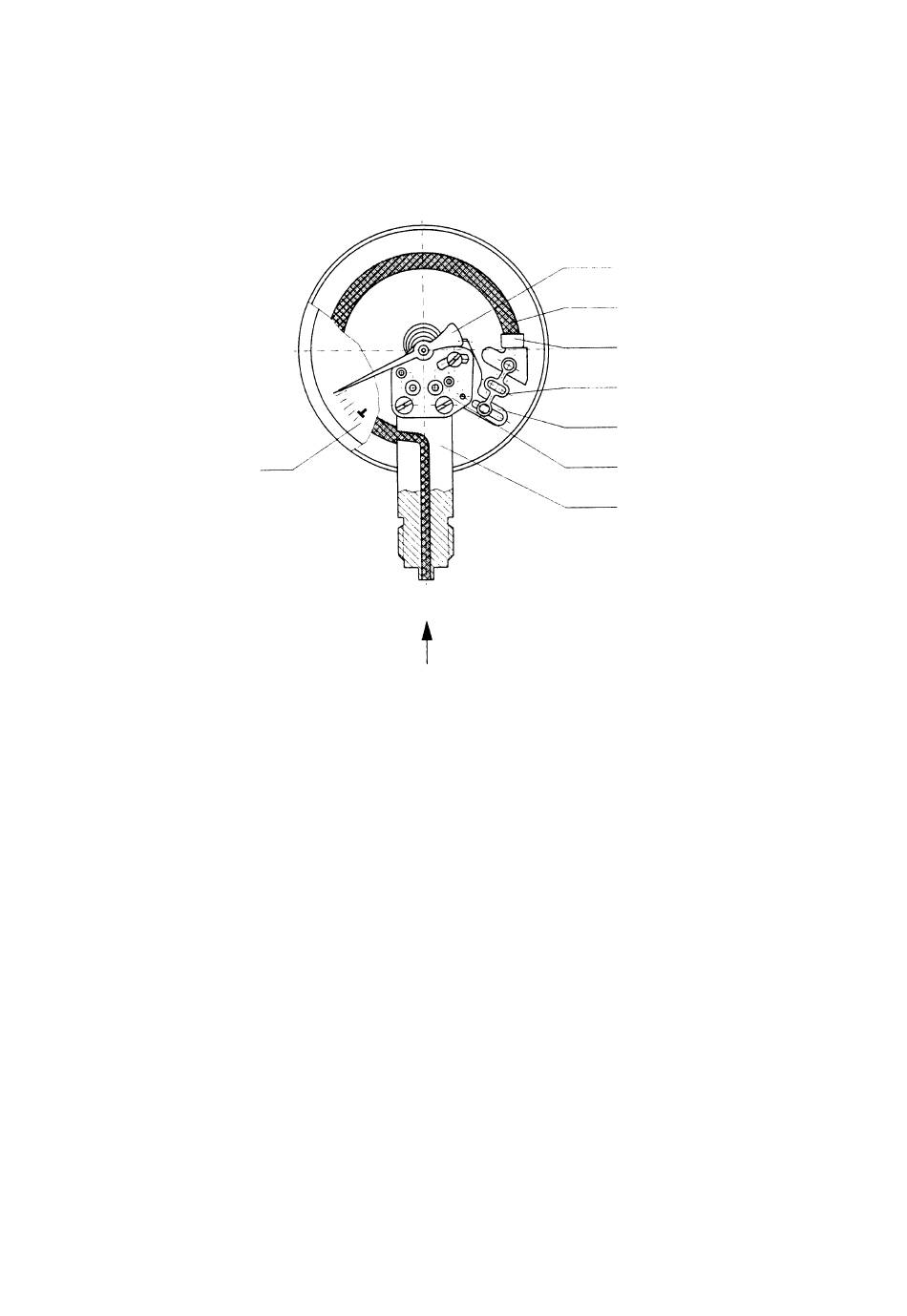

Aufbau
1 Zeiger
2 Rohrfeder
3 Federendstück
4 Zugstange
5 Zahnsegment
6 Zeigerwerk
7 Federträger
8 Zifferblatt
Funktion
Rohrfedern sind kreisför-
mig gebogene Rohre mit
ovalem Querschnitt. Der
Druck des Messstoffes
wirkt auf die Innnenseiten
dieses Rohres, wodurch
sich der ovale Querschnitt
der Kreisform annähert.
Durch die Krümmung des
Federrohres entstehen
Ringspannungen, welche
die Rohrfeder aufbiegen.
Das nicht eingespannte
Federende führt eine
Bewegung aus, die ein
Maß für den Druck ist.
Über ein Zeigerwerk wird
diese Bewegung zur
Anzeige gebracht. Die
kreisförmigen, in einem
Winkel von ca. 250° gebo-
gene Federn werden für
Drücke bis ca. 60 bar ein-
gesetzt.
Rohrfedern können nur
begrenzt gegen Überlast
geschützt werden. Um
besonders schwierige
Messaufgaben erfüllen zu
können, kann dem Druck-
messgerät ein Druckmitt-
ler als Trenn- bzw. Schutz-
vorlage vorgeschaltet
werden.
Die Anzeigebereiche lie-
gen zwischen 0...0,6 und
0...400 bar bei einer Anzei-
gegenauigkeit von 1 %.
2017-11 · Manometer / pressure gauge TPIA
8
p
Design
and
Function
Design
1 Pointer
1
2 Bourdon tube
3 End piece
4 Link
2
5 Toothed quadrant
6 Motion work
3
7 Stem with pressure
connector
4
8 Dial
5
Function
6
7
Bourdon tubes are circu-
lar-shaped tubes with an
oval cross-section. The
pressure of the media acts
on the inside of this tube
which results in the oval
cross-section becoming
almost round.
Because of the curvature
of the tube ring, tension
occurs which bends the
Bourdon tube. The end of
the tube which is not
fixed, moves, being the
measurement for the pres-
sure.
This movement is indica-
ted by a pointer. The
Bourdon tubes bent at an
angle of approx. 250° are
used for pressures up to
60 bar .
Bourdon tubes can only
be protected against over-
load to a limited extent.
For particularly difficult
measuring operations, a
presasure sealing dia-
phragm can be installed
upstream the gauge as
separation or protection
element. The pressure
ranges are between 0...0,6
and 0...400 bar with an
accuracy class of 1 %.
5
