Montage und Installation
Elektrischer Anschluss
6.4.1
Übersicht

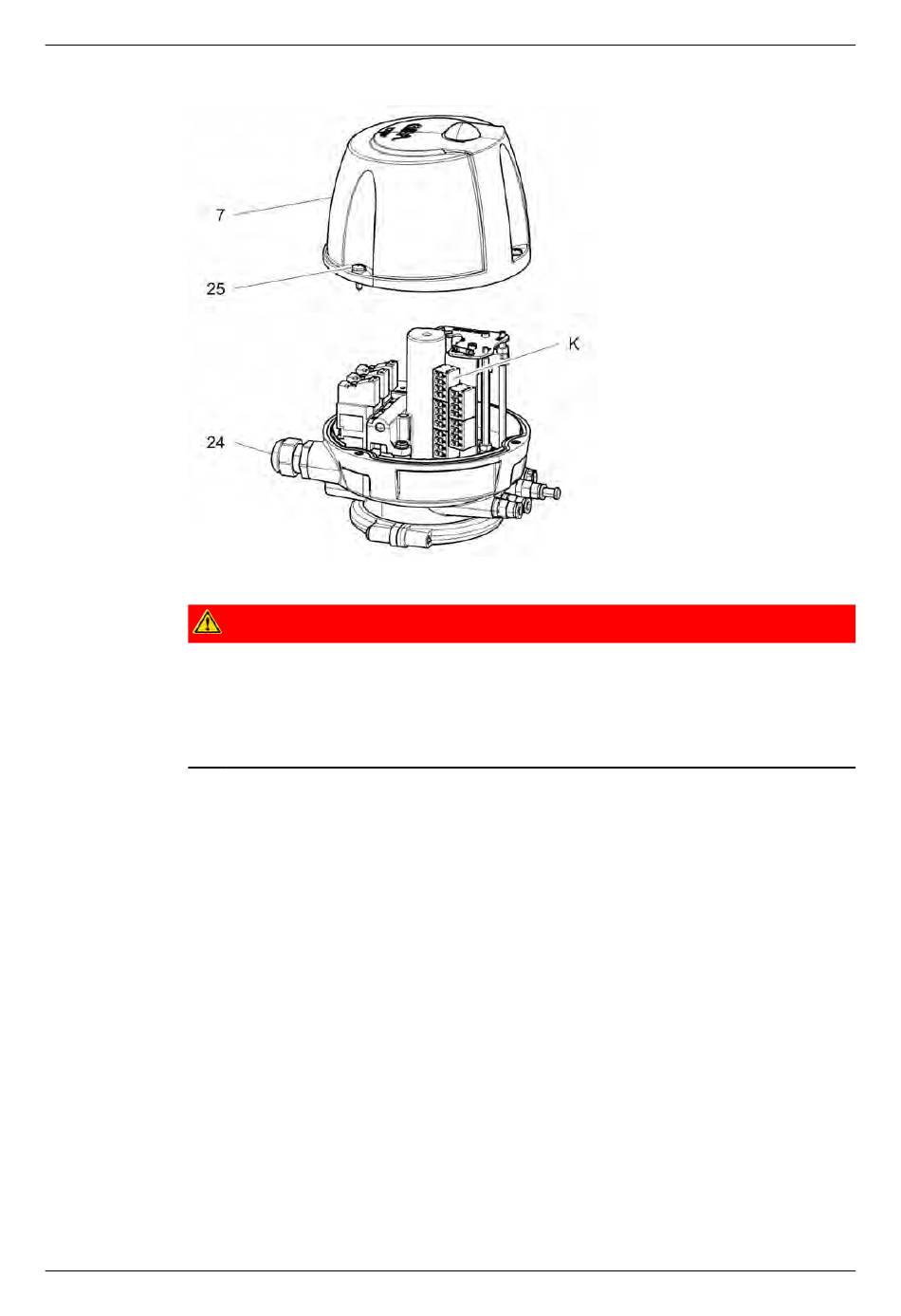

Abb.17
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
3.
6.4.2
Spezifikation für die elektrische Verdrahtung
Die maximale Kabellänge- und abmessungen müssen auf der Grundlage der
folgenden Kabelparameter berücksichtigt werden:
52
Gefahr!
Elektroarbeiten dürfen nur von qualifizierten Personen durchgeführt werden.
Vor jedem elektrischen Anschließen die erlaubte Betriebsspannung
überprüfen.
► Bei Arbeiten in explosionsgefährdeten Bereichen unbedingt die Hinweise
zur Inbetriebnahme und Instandhaltung beachten.
Zylinderschrauben (25) lösen und Haube (7) abnehmen.
Das Kabel (Ø 6-12 mm) durch die Kabelverschraubung (24) führen und
gemäß Schaltplan an den Klemmleisten (K) im Steuerkopf anschließen.
Drähte mit Aderendhülsen verwenden, max. 1.5 mm
Das Kabel mit einem Drehmoment von 2,5 Nm in der Kabelverschraubung
befestigen.
2
.
430BAL013985DE_6
17.04.2023
