Montage und Installation
Montage des Steuerkopfes auf verschiedene Ventile
6.6.6
Montage auf Ventil N_/E oder W_/E oder STERICOM-Ventil
Voraussetzung:
•
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
3.
4.
70
Die Luftschläuche dürfen bei der Montage nicht geknickt werden.
Achtung
Der Dauermagnet der Schaltstange ist zerbrechlich.
Schaden am Dauermagneten.
► Schützen Sie den Dauermagneten vor Schlagbeanspruchung.
Achtung
Magnetfelder durch Dauermagnet der Schaltstange
Die Magnetfelder können Datenträger löschen und elektronische und
mechanische Komponenten beeinflussen oder zerstören.
► Komponenten vor Magnetfeldern der Schaltstange schützen.

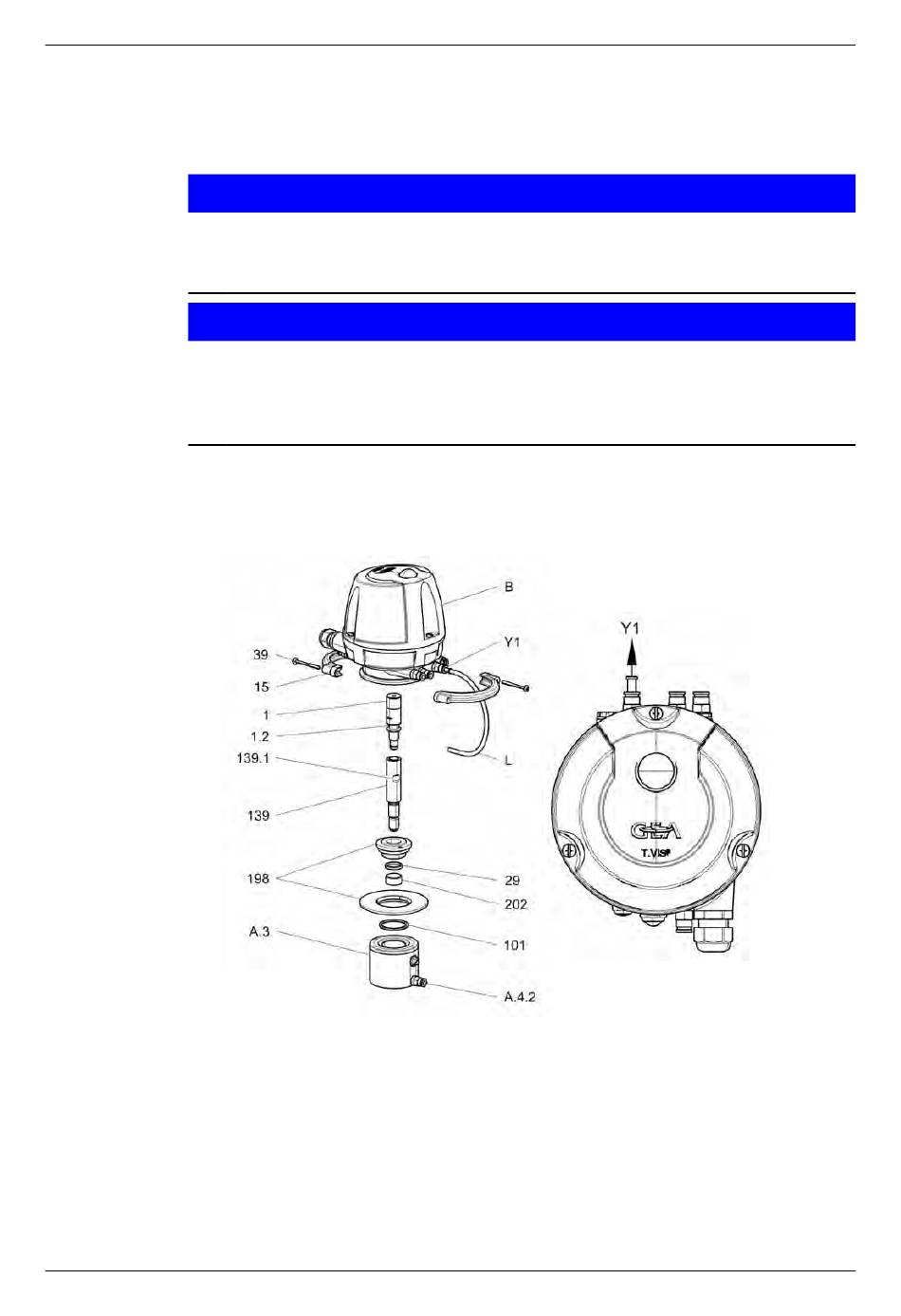

Montagesockel T.VIS (198) mit O-Ringen (29, 101) und Gleitlager (202)
komplettieren.
Abb.32
Adapter T.VIS E/SHO (139) in den Antrieb mit Maulschlüssel an
Schlüsselfläche (139.1) einschrauben und anziehen.
Montagesockel (198) über Adapter T.VIS E/SHO (139) in den Antrieb (A.3)
einschrauben und mit Stirnlochschlüssel anziehen.
Schaltstange T.VIS (1) in die Adapter T.VIS E/SHO (139) einschrauben und
mit Maulschlüssel bei (1.2) anziehen, Drehmoment 2 Nm.
Abb.33
430BAL013985DE_6
17.04.2023
