Instandhaltung
Wartung
2.
®
®
10.5
Wartung
10.5.1
Dichtungen am Aufsatz wechseln
Nur Schalldämpfer (21, 26) oder Abluftdrossel (21.1) verwenden, die im Kapitel
„Technische Daten" benannt sind. Diese Ersatzteile fettfrei einsetzen.

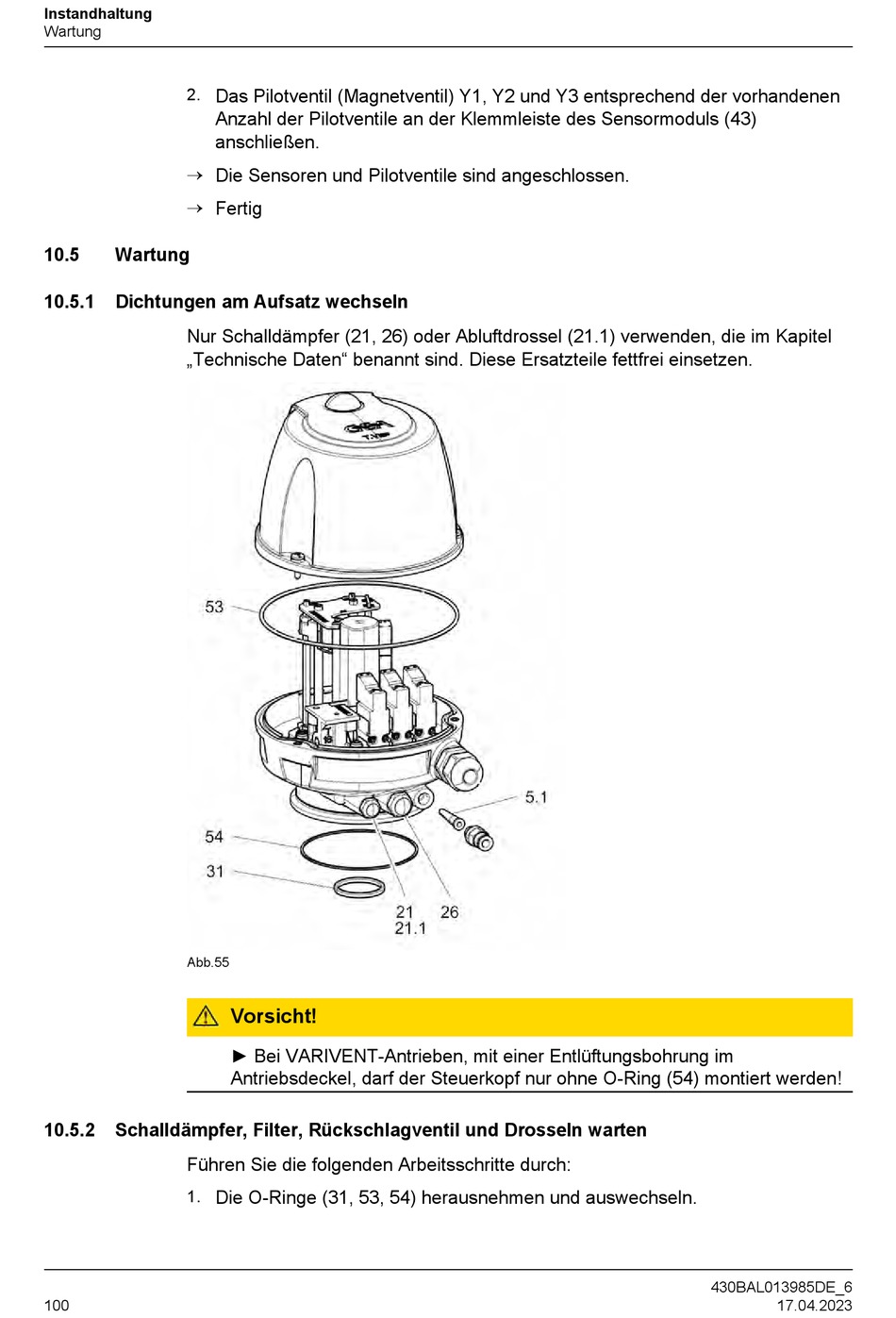

Abb.55
10.5.2
Schalldämpfer, Filter, Rückschlagventil und Drosseln warten
Führen Sie die folgenden Arbeitsschritte durch:
1.
100
Das Pilotventil (Magnetventil) Y1, Y2 und Y3 entsprechend der vorhandenen
Anzahl der Pilotventile an der Klemmleiste des Sensormoduls (43)
anschließen.
Die Sensoren und Pilotventile sind angeschlossen.
Fertig
Vorsicht!
► Bei VARIVENT-Antrieben, mit einer Entlüftungsbohrung im
Antriebsdeckel, darf der Steuerkopf nur ohne O-Ring (54) montiert werden!
Die O-Ringe (31, 53, 54) herausnehmen und auswechseln.
