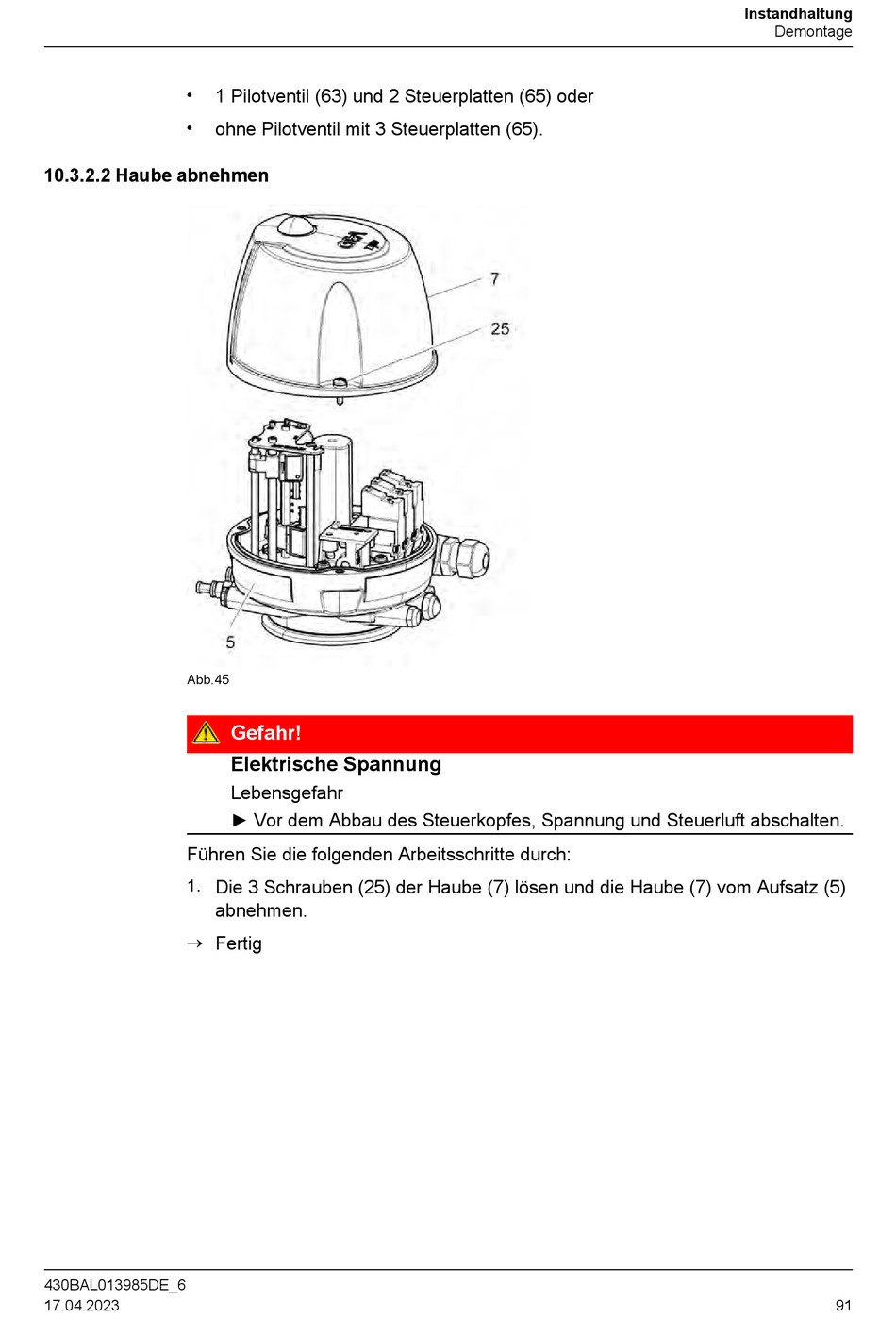

10.3.2.2 Haube abnehmen
Abb.45
Führen Sie die folgenden Arbeitsschritte durch:
1.
®
430BAL013985DE_6
17.04.2023
1 Pilotventil (63) und 2 Steuerplatten (65) oder
ohne Pilotventil mit 3 Steuerplatten (65).
Gefahr!
Elektrische Spannung
Lebensgefahr
► Vor dem Abbau des Steuerkopfes, Spannung und Steuerluft abschalten.
Die 3 Schrauben (25) der Haube (7) lösen und die Haube (7) vom Aufsatz (5)
abnehmen.
Fertig
Instandhaltung
Demontage
91
