3

Beschreibung

3.1

Aufbau

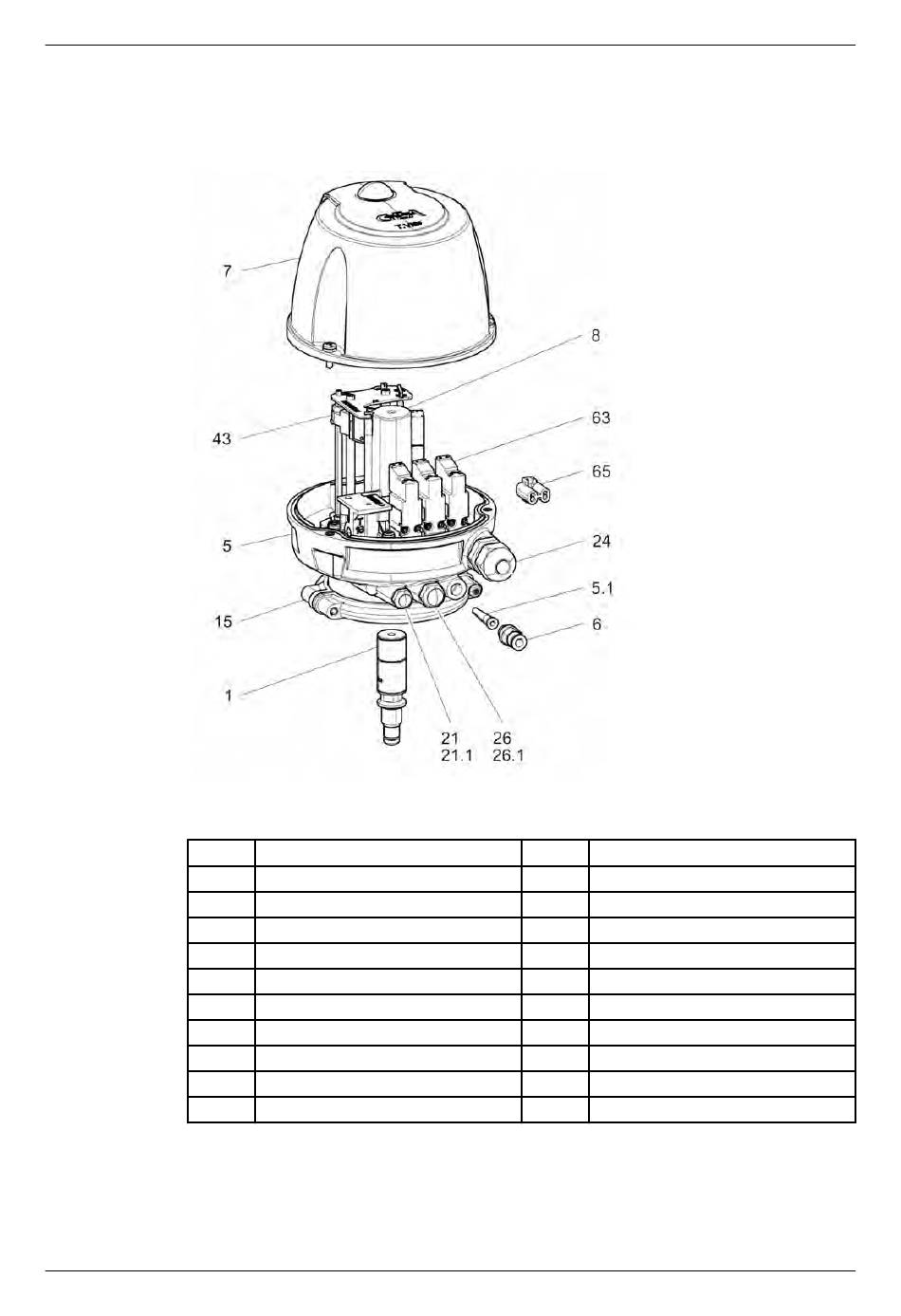

Abb.4
Nr.
1
5
5.1
6
7
8
15
21
21.1
24
Der Steuerkopf T.VIS E-20 besteht aus:
430BAL013985DE_6
17.04.2023
Bezeichnung
Schaltstange
Aufsatz
Filter
Einschraubsteckanschluss
Haube
Pneumatikblock
Klemmverbindung
Schalldämpfer
Drossel optional
Kabelverschraubung
einem Sensormodul mit 2 Sensoren zum Erfassen der beiden Ventilendlagen,
maximal drei Pilotventilen zum Ansteuern des Haupthubes und der Lifthübe,
Nr.
Bezeichnung
26
Schalldämpfer
26.1
Rückschlagventil (nicht austauschbar)
43
Sensormodul (inklusive 2 Sensoren)
63
Pilotventile
65
Steuer-/Blindplatte
Beschreibung
Aufbau
29
