2.
3.
4.
5.
6.
7.
®
6.6.8
Austausch von Steuerköpfen
Beim Austausch des Steuerkopfes folgenden Warnhinweis beachten:
430BAL013985DE_6
17.04.2023

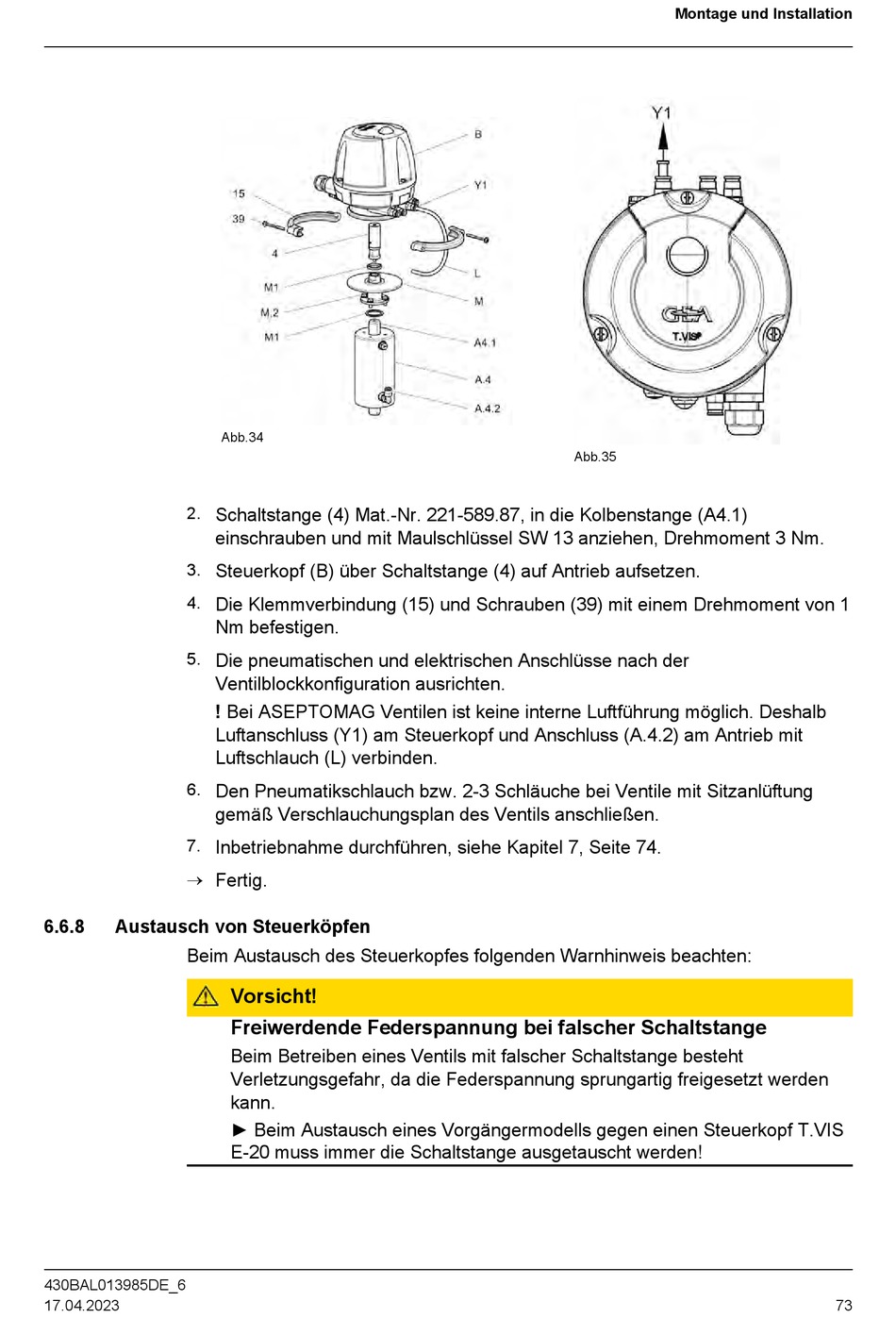

Abb.34
Schaltstange (4) Mat.-Nr. 221-589.87, in die Kolbenstange (A4.1)
einschrauben und mit Maulschlüssel SW 13 anziehen, Drehmoment 3 Nm.
Steuerkopf (B) über Schaltstange (4) auf Antrieb aufsetzen.
Die Klemmverbindung (15) und Schrauben (39) mit einem Drehmoment von 1
Nm befestigen.
Die pneumatischen und elektrischen Anschlüsse nach der
Ventilblockkonfiguration ausrichten.
! Bei ASEPTOMAG Ventilen ist keine interne Luftführung möglich. Deshalb
Luftanschluss (Y1) am Steuerkopf und Anschluss (A.4.2) am Antrieb mit
Luftschlauch (L) verbinden.
Den Pneumatikschlauch bzw. 2-3 Schläuche bei Ventile mit Sitzanlüftung
gemäß Verschlauchungsplan des Ventils anschließen.
Inbetriebnahme durchführen, siehe Kapitel 7, Seite 74.
Fertig.
Vorsicht!
Freiwerdende Federspannung bei falscher Schaltstange
Beim Betreiben eines Ventils mit falscher Schaltstange besteht
Verletzungsgefahr, da die Federspannung sprungartig freigesetzt werden
kann.
► Beim Austausch eines Vorgängermodells gegen einen Steuerkopf T.VIS
E-20 muss immer die Schaltstange ausgetauscht werden!
Montage und Installation
Abb.35
73
