5.1.2 Frei stehende Nassaufstellung mit einem
Bodenstützring

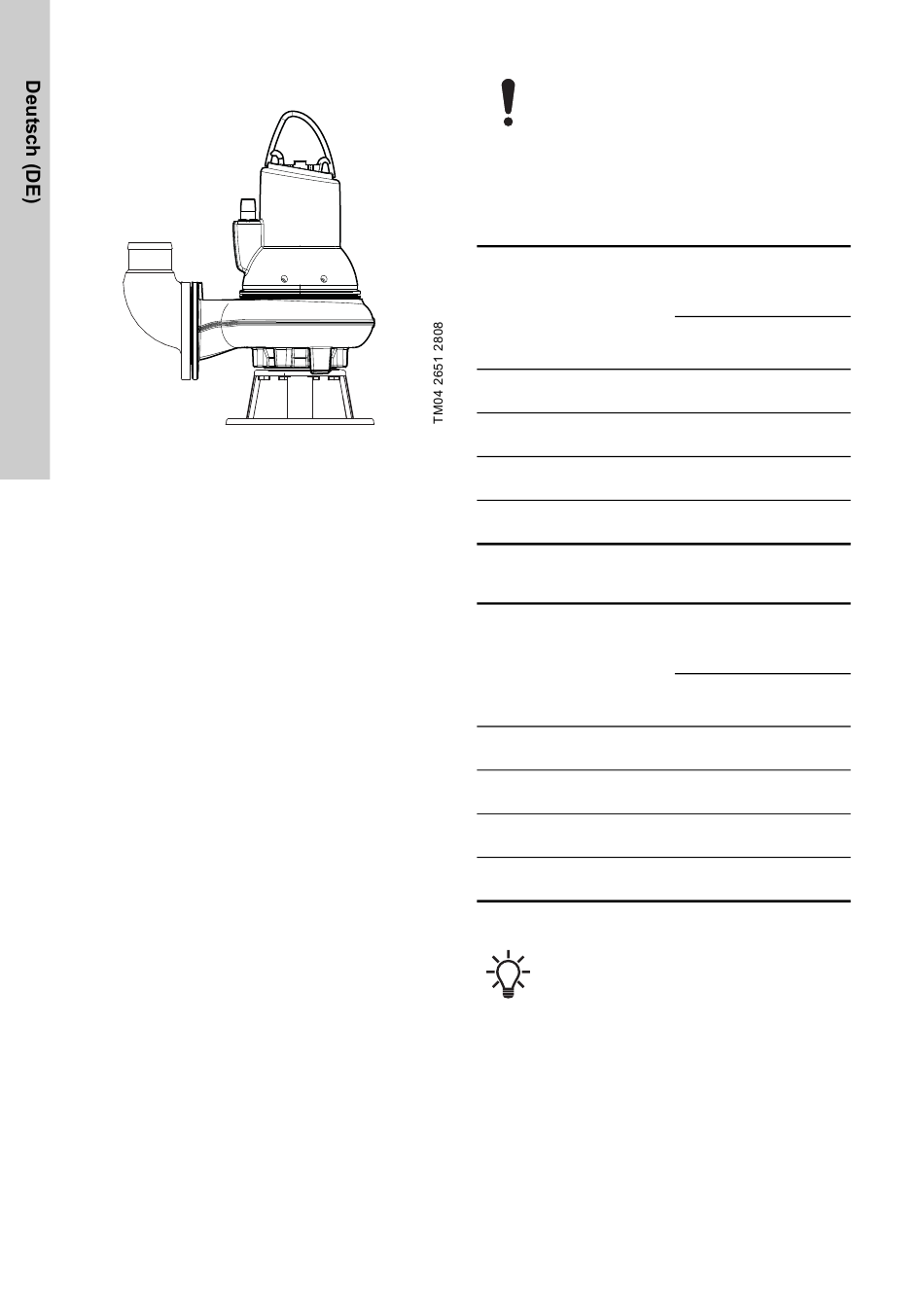

Abb. 6 Frei stehende Nassaufstellung mit
einem Bodenstützring
Pumpen für die frei stehende Nassaufstellung müs-
sen auf einem Bodenstützring montiert werden.
Siehe Abb. 6.
Der Bodenstützring ist als Zubehör erhältlich.
Wird ein Schlauch verwendet, achten Sie darauf,
dass dieser keine Knickstellen aufweist und dass der
Innendurchmesser zu demjenigen des Pumpen-
druckstutzens passt.
Wird ein starres Rohr verwendet, montieren Sie
die Bauteile in der folgenden Reihenfolge:
1. Verschraubung oder Kupplung
2. Rückschlagventil
3. Absperrventil
Wird die Pumpe in schlammhaltiger Umgebung oder
auf einem unebenen Untergrund eingesetzt, platzie-
ren Sie sie auf einer festen Unterlage.
Vorgehensweise:
1. Montieren Sie einen 90 °-Winkel am Druckstut-
zen der Pumpe und schließen Sie die Drucklei-
tung/den Druckschlauch an.
2. Lassen Sie die Pumpe mithilfe einer am Hebebü-
gel befestigten Kette in das Fördermedium ab.
Stellen Sie die Pumpe auf eine ebene, feste
Unterlage. Stellen Sie sicher, dass die Pumpe an
der Kette und nicht am Kabel hängt. Die Pumpe
muss unbedingt sicher stehen.
3. Hängen Sie die Kette mit einem geeigneten
Haken in der Nähe der Behälteröffnung auf,
sodass die Kette nicht mit dem Pumpengehäuse
in Berührung kommen kann.
4. Passen Sie die Länge des Stromkabels an,
indem Sie es mit einer Zugentlastung so weit auf-
wickeln, dass es während des Betriebs nicht
beschädigt werden kann. Befestigen Sie die
Kabelentlastung an einem geeigneten Haken
oben am Behälter. Achten Sie darauf, dass das
Kabel nicht geknickt oder eingeklemmt wird.
5. Schließen Sie das Stromkabel an.
12
Das freie Kabelende darf nicht in Wasser
eintauchen, da sonst Wasser in das Kabel
eindringen kann.
5.2 Anzugsmomente für Saug- und
Druckflansche
Bei Verwendung von verzinkten Stahlschrauben
und -muttern der Festigkeitsklasse 4,6 (5):
DC Schrau-
DN
[mm] ben
DN 65 145 4 x M16
DN 80 160 8 x M16
DN 100 180 8 x M16
DN 150 240 8 x M20
Bei Verwendung von Edelstahlschrauben und -
muttern der Werkstoffklasse A2.50 (AISI 304):
DC Schrau-
DN
[mm] ben
DN 65 145 4 x M16
DN 80 160 8 x M16
DN 100 180 8 x M16
DN 150 240 8 x M20
Bei der Dichtung muss es sich um eine
durchgehende Dichtung aus verstärktem
Papier handeln, wie zum Beispiel die Klin-
gersil C-4300. Wird ein weicherer Dich-
tungswerkstoff verwendet, müssen die
Anzugsmomente ggf. angepasst werden.
Vorgeschriebenes
Anzugsmoment ± 5
[Nm]
Leicht
Gut geölt
geölt
70 60
70 60
70 60
140 120
Vorgeschriebenes
Anzugsmoment ± 5
[Nm]
Leicht
Gut geölt
geölt
- 60
- 60
- 60
- 120
