Stecker anschließen
Gehen Sie folgendermaßen vor, um das Gerät anzuschließen:
1. Drücken Sie den jeweiligen Stecker in die dazu gehörige Rundbuchse am
Kommunikationsmodul.
Achten Sie auf die korrekte Arretierung zwischen Stecker und Buchse (Nut und Feder).
2. Befestigen Sie den Stecker, indem Sie den gerändelten Befestigungsring festschrauben.
Um die Schutzart zu gewährleisten, müssen Sie alle Anschlüsse mit ≃ 1,0 Nm
festschrauben.
Das Kommunikationsmodul ist betriebsbereit, wenn die "RUN"-LED grün leuchtet/blinkt.
①
②
③
④

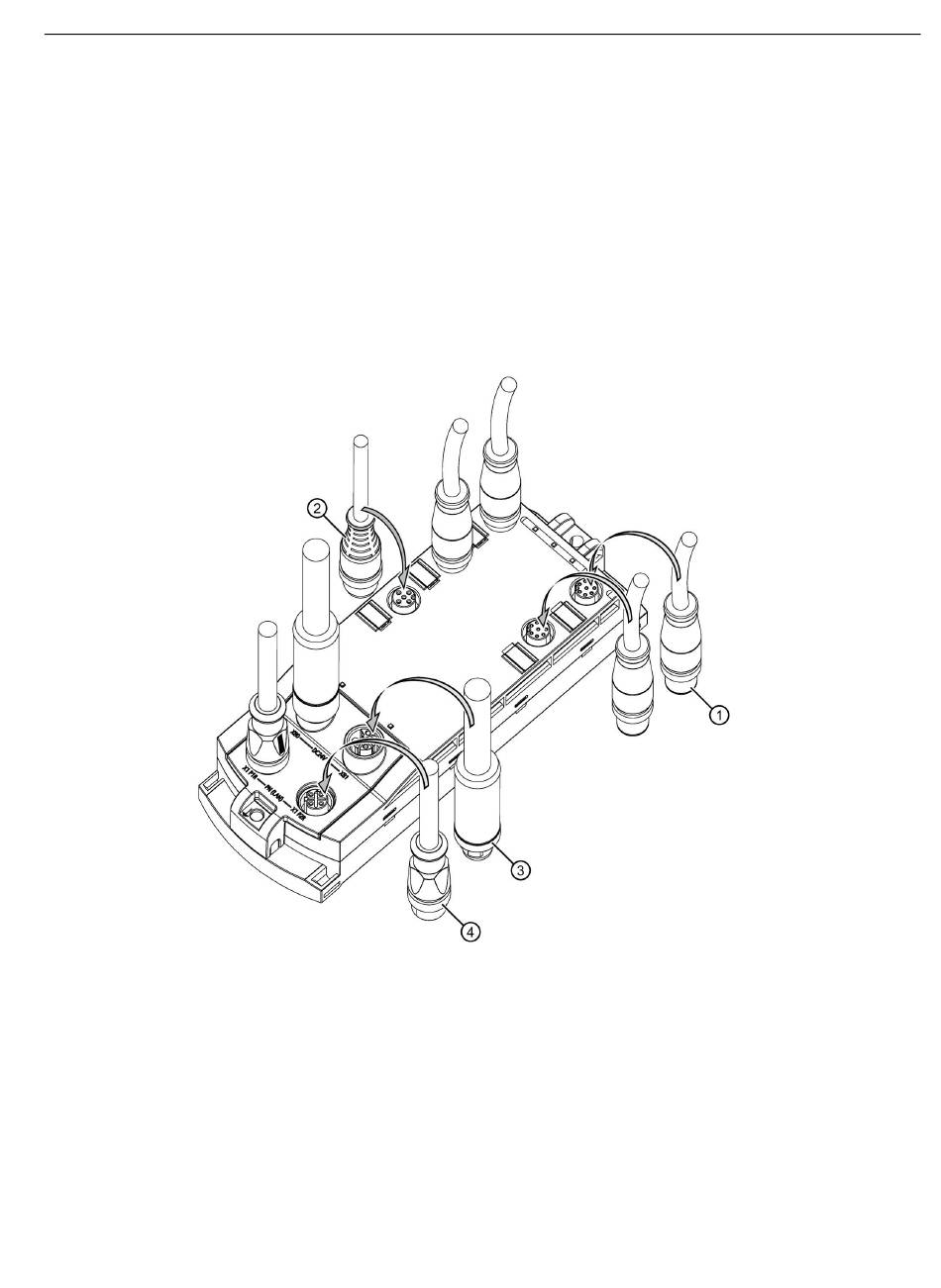

Bild 5-11
SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI
Betriebsanleitung, 03/2022, C79000-G8900-C512-04
Stecker für den Reader-Anschluss (M12, 8-polig, A-codiert)
Stecker für den Anschluss von Digitaleingängen/-ausgängen (M12, 5-polig, A-codiert)
Stecker für die Spannungsversorgung (M12, 4-polig, L-codiert)
Stecker für PROFINET IO-Anschluss (M12, 4-polig, D-codiert)
Stecker anschließen
5.5 Kommunikationsmodul anschließen
Anschließen
