RF18xC/RF18xCI aufbauen mit ungeerdetem Bezugspotenzial

Beim Aufbau des Kommunikationsmoduls mit ungeerdetem Bezugspotenzial werden
auftretende Störströme über ein internes RC-Netzwerk zur Funktionserde abgeleitet (keine
externe Verbindung zwischen 1M und FE).

RF18xC/RF18xCI im Gesamtaufbau

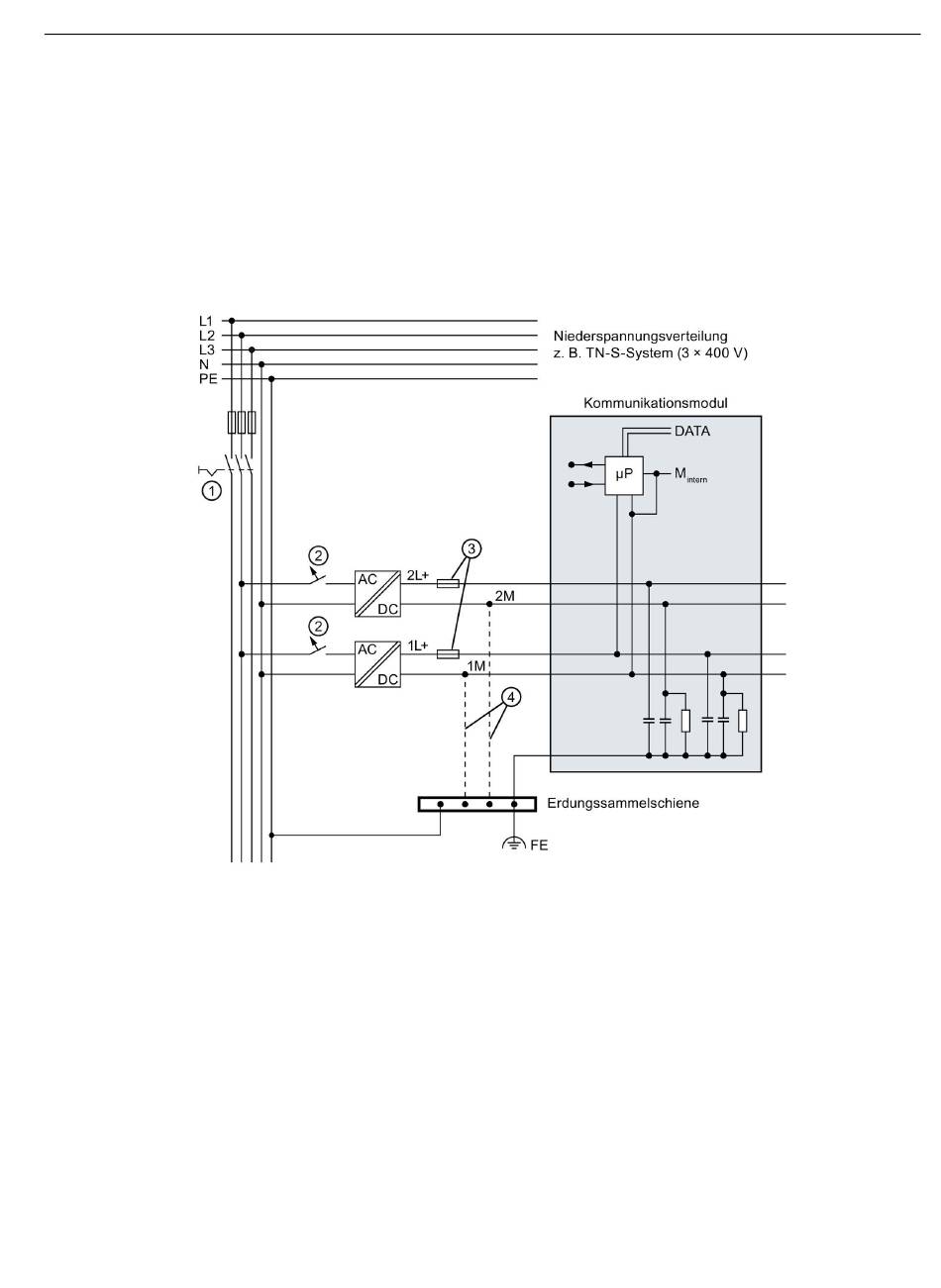

Das folgende Bild zeigt das Kommunikationsmodul im elektrischen Gesamtaufbau.
①
②
③
④
Bild 5-5
SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI
Betriebsanleitung, 03/2022, C79000-G8900-C512-04
Hauptschalter
Kurzschluss- und Überspannungsschutz
Sicherungen für Leitungsschutz (Sicherungsautomat für 16 A)
Beim Aufbau des Kommunikationsmoduls mit ungeerdetem Bezugspotenzial entfällt die
Verbindung zwischen 1M, 2M und FE
Elektrischer Aufbau
5.2 Betrieb des CMs an geerdeter/ungeerdeter Einspeisung
