Anschließen

5.1 Netztopologie

Reader-Anschlusstechnik
Ein Reader belegt immer eine M12-Anschlussbuchse auf dem RF18xC/RF18xCI. Mithilfe eines
vorkonfektionierten Kabels können Sie den Reader an das Kommunikationsmodul
anschließen. Das Anschlusskabel gibt es standardmäßig in den Längen 2, 5, 10, 20 und 50 m.
Im Bedarfsfall können diese verlängert werden.

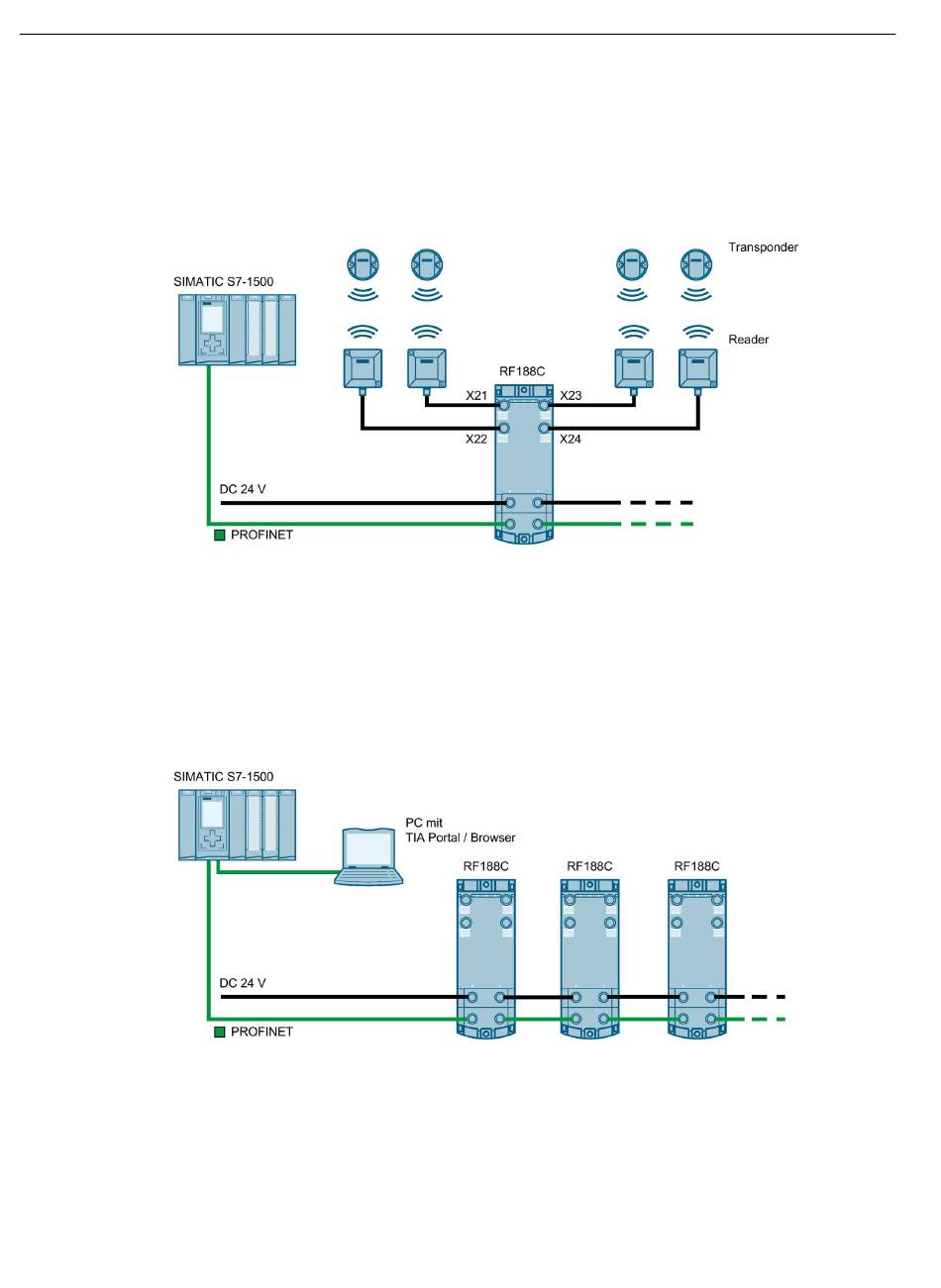

Bild 5-1
5.1 Netztopologie
Der Aufbau des Kommunikationsnetzes kann als Linien-/Reihen-, Stern- oder Ring-Topologie
erfolgen. Beachten Sie dazu auch die Hinweise im Kapitel "Versorgungsspannung und
PROFINET IO weiterschleifen (Seite 46)".
Bild 5-2
Beachten Sie bei der Linien-/Reihen-Topologie, dass, wenn die Kommunikationsverbindung
eines Kommunikationsmoduls zur Steuerung unterbrochen wird, die
Kommunikationsverbindung zu allen nachfolgenden Kommunikationsmodulen ebenfalls
unterbrochen wird.
30
Übersicht Anschlüsse
Konfigurationsgrafik einer Linien-/Reihen-Topologie
SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI
Betriebsanleitung, 03/2022, C79000-G8900-C512-04
