Elektrischer Aufbau des CMs
Potenzialtrennung
Beim elektrischen Aufbau des Kommunikationsmoduls besteht Potenzialtrennung zwischen:
• Lastspannung 2L+ und allen anderen Schaltungsteilen
• Kommunikationsschnittstellen (PROFINET) des Kommunikationsmoduls und allen anderen
Schaltungsteilen

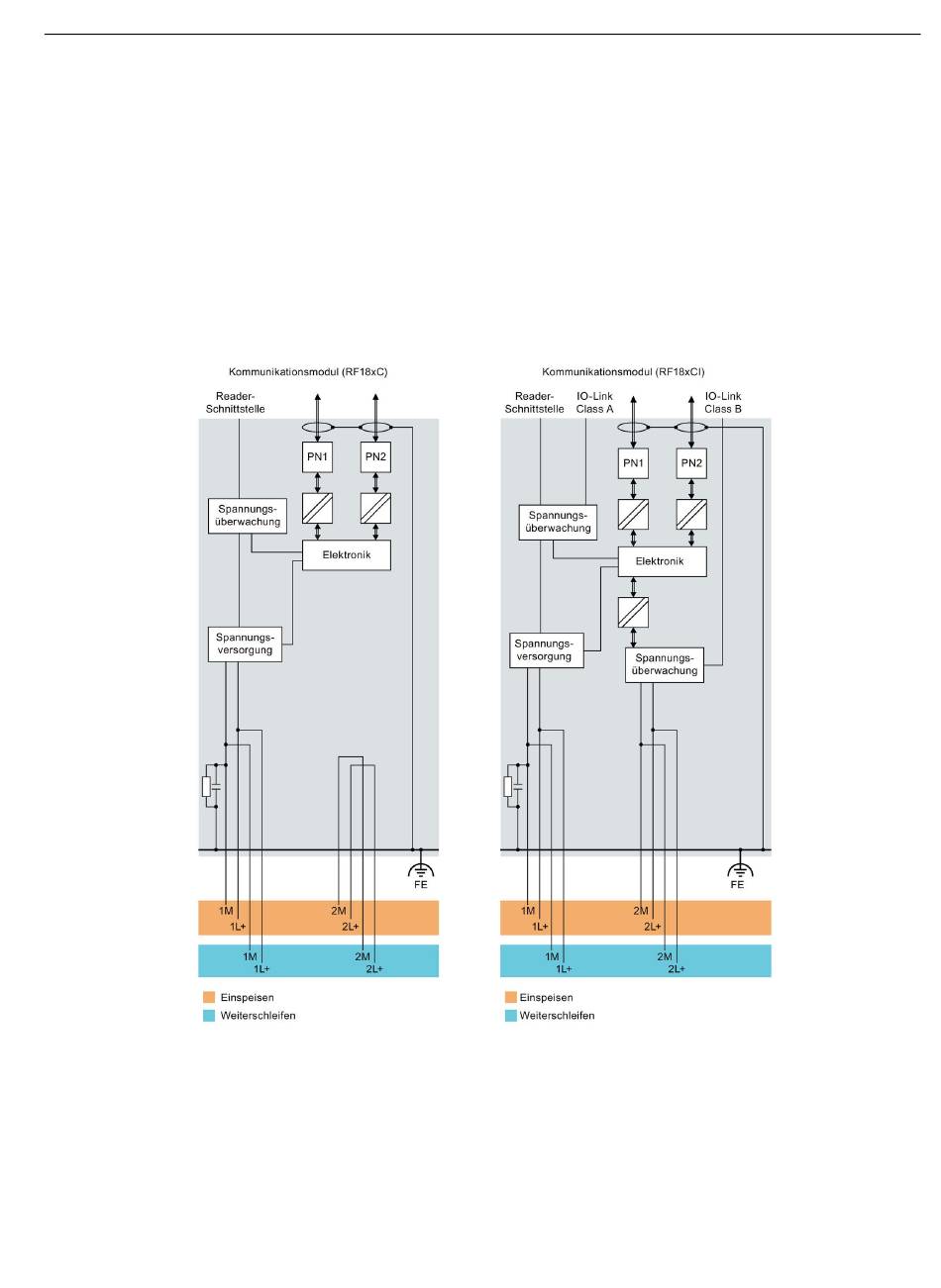

Das folgende Bild zeigt die Potenzialverhältnisse der Kommunikationsmodule.
Bild 5-6
Leitungsschutz
Nach IEC 60364 ist ein Leitungsschutz erforderlich, d. h. Sie müssen die Zuleitungen immer
extern absichern.
