9.4 Werkseinstellungen
9.4.4 Werkseinstellungen hardware-seitig zurücksetzen
Voraussetzung
Das Kommunikationsmodul wurde von der Spannungsversorgung getrennt.
Vorgehensweise
Gehen Sie folgendermaßen vor, um alle Einstellungen mit Hilfe der Reader-Schnittstelle auf
die Werkseinstellungen zurückzusetzen:
1. Stellen Sie eine Drahtbrücke (Drahtdurchmesser ≤ 0,8 mm) her.
2. Verbinden Sie mit Hilfe der Drahtbrücke die Pins 4 (RxD) und 7 (TxD) der Reader-Schnittstelle
X21 miteinander.
Bild 9-3
3. Verbinden Sie das Kommunikationsmodul mit der Spannungsversorgung.
4. Warten Sie bis alle LEDs, nachdem diese für wenige Sekunden geblinkt haben, kurzzeitig
durchgängig leuchten und dann erneut blinken.
5. Entfernen Sie die Drahtbrücke.
6. Warten Sie, bis die "RUN"-LED durchgängig grün leuchtet.
Ergebnis: Das Kommunikationsmodul wurde auf die ursprüngliche Werkseinstellung
zurückgesetzt.
Beachten Sie, dass durch das Zurücksetzen auf die Werkseinstellungen auch die IP-Adresse
des Kommunikationsmoduls zurückgesetzt wird. In den Werkseinstellungen wird die IP-
Adresse über einen DHCP-Server bezogen.
Nach dem Neustart des Kommunikationsmoduls müssen Sie dem Kommunikationsmodul ggf.
eine neue IP-Adresse bzw. einen neuen Gerätenamen zuweisen.
152

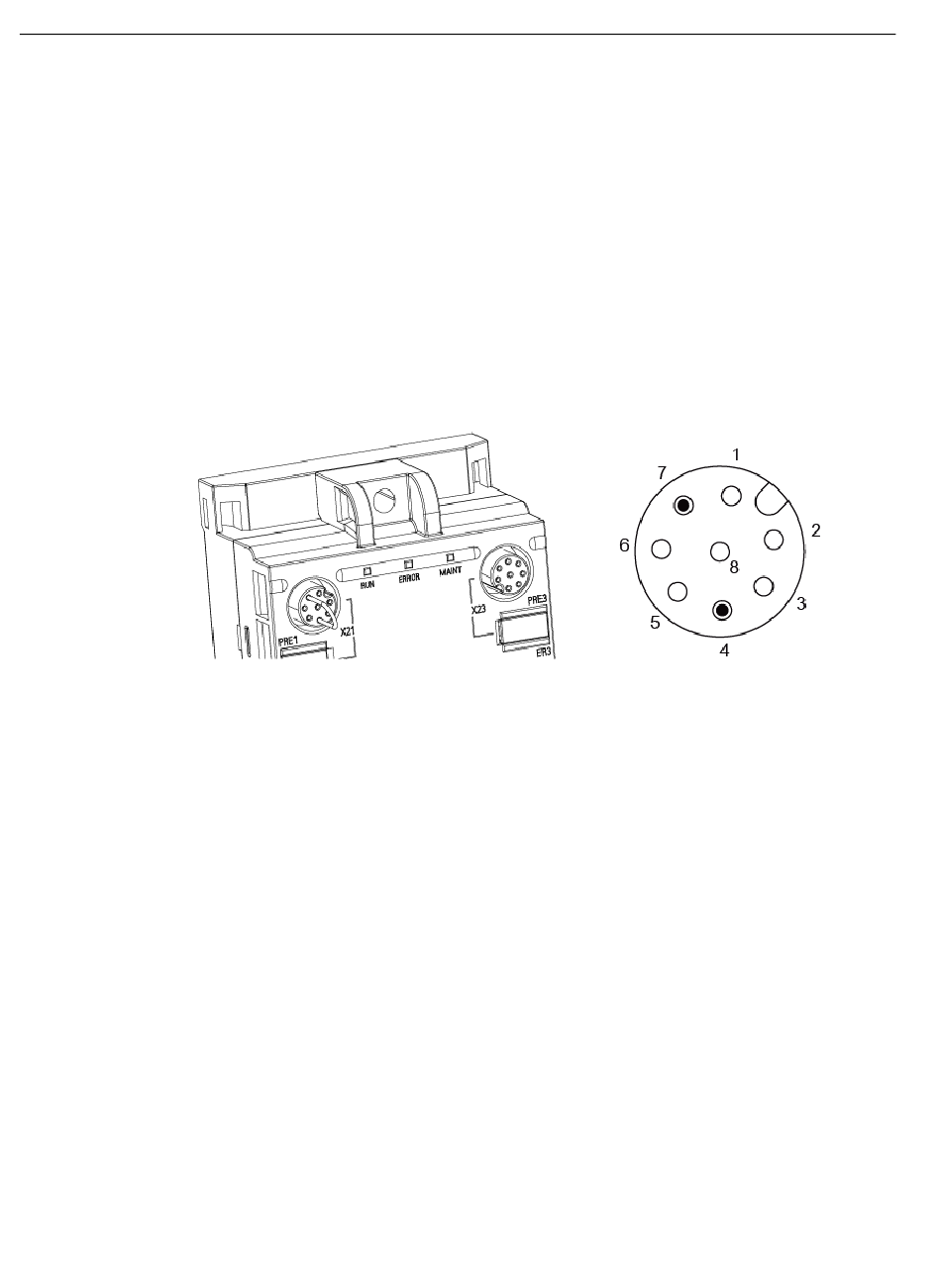

Zu verbindende Pins der Reader-Schnittstelle X21
SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI
