Instandhalten und Warten
9.1 Diagnose
PRE ER
--
--
--
--
IO-LED-Anzeige
Die Betriebszustände der IO-Schnittstelle werden durch die LEDs "IO-L1" und "Q1" angezeigt.
Die LEDs können die Farben Grün, Rot oder Gelb und die Zustände aus , an , blinkt
annehmen:

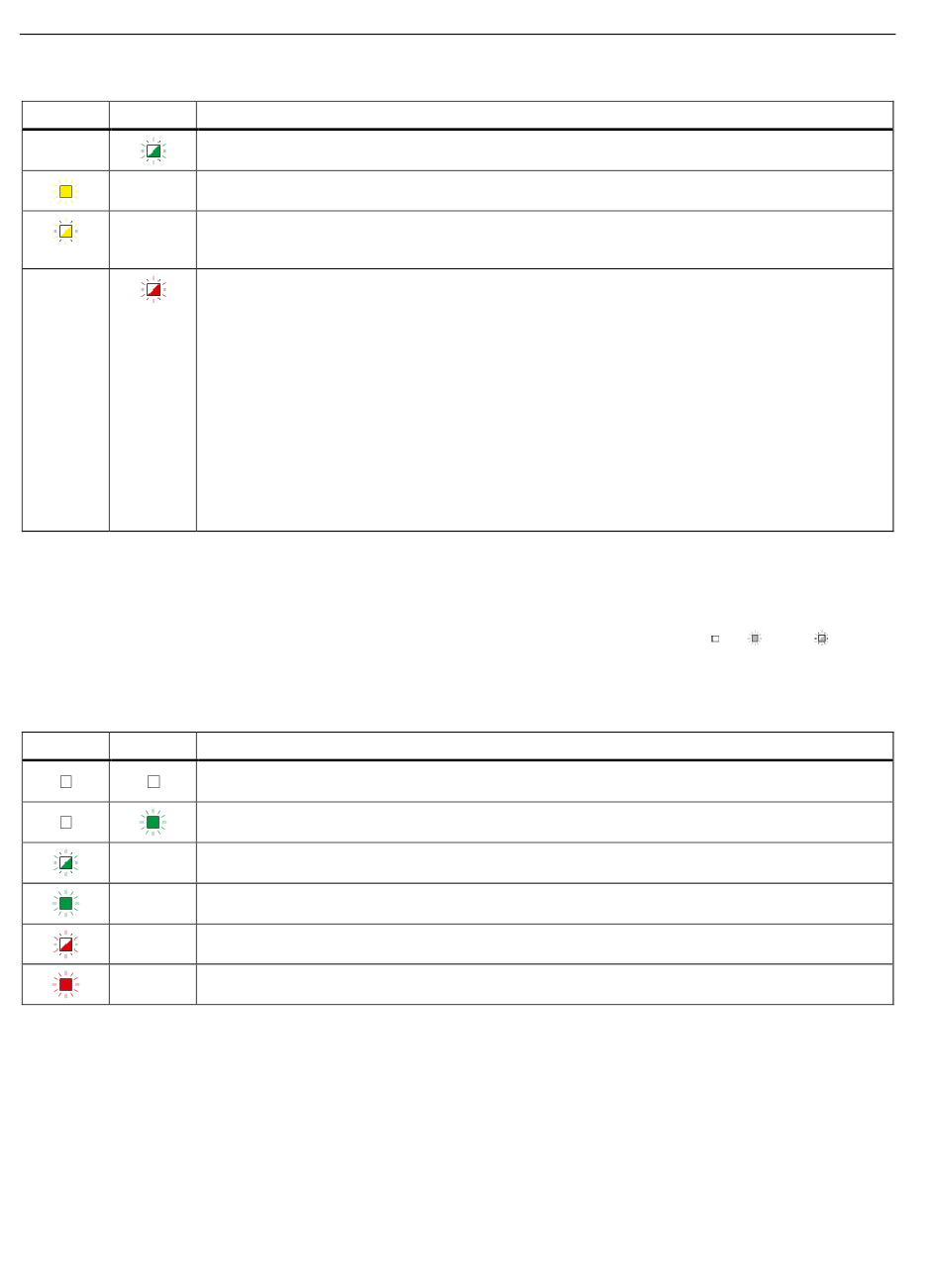

Tabelle 9- 3 Anzeige der Reader-Zustände über die IO-LED-Anzeige
IO-L1 Q1
--
--
--
--
128
Bedeutung
Eine Kommunikation zwischen CM und Reader findet statt.
Die Anwesenheit eines Transponders wird gemeldet.
Die Anwesenheit mehrerer Transponder wird gemeldet.
Hinweis: Die Anzahl der Transponder, die sich im Antennenfeld befinden, kann über die LED nicht
abgelesen werden.
Ein Fehler zwischen CM und Reader liegt vor.
Mögliche Fehler:
• 1x: Nach dem Hochlauf des Readers wurde kein "WriteConfig"-Befehl an den Reader gesendet.
• 2x: Konfigurationsfehler
Die eingestellte Konfiguration passt nicht zu dem angeschlossenen Reader-Typ.
• 3x: Übertragungsfehler
• 4x: Sammelfehler
Beachten Sie dass XML- und OPC UA-Fehlermeldungen solange anstehen, bis der nächste Befehl
abgesetzt wird. Bei dem XML-Befehl "TriggerSource" und dem OPC UA-Befehl "Scan" wird der
Fehler nur mit einem einmaligen Blinken der "ER"-LED angezeigt.
Informationen zu den Fehlermeldungen finden Sie im Kapitel "Fehlermeldungen (Seite 135)".
Bedeutung
Die Schnittstelle befindet sich in der Konfiguration "Eingang" oder "Ausgang" und der Ein-/Ausgang
ist ausgeschaltet.
Die Schnittstelle befindet sich in der Konfiguration "Eingang" oder "Ausgang" und der Ein-/Ausgang
ist eingeschaltet.
Die Schnittstelle befindet sich in der Konfiguration "IO-Link". Ein IO-Link-Gerät ist nicht
angeschlossen bzw. wurde nicht erkannt.
Die Schnittstelle befindet sich in der Konfiguration "IO-Link". Ein IO-Link-Gerät ist angeschlossen
und wurde erkannt.
An dem Eingang/Ausgang liegt ein Fehler vor (z. B. Kurzschluss).
Die Lastspannung (2L+) ist nicht angeschlossen.
