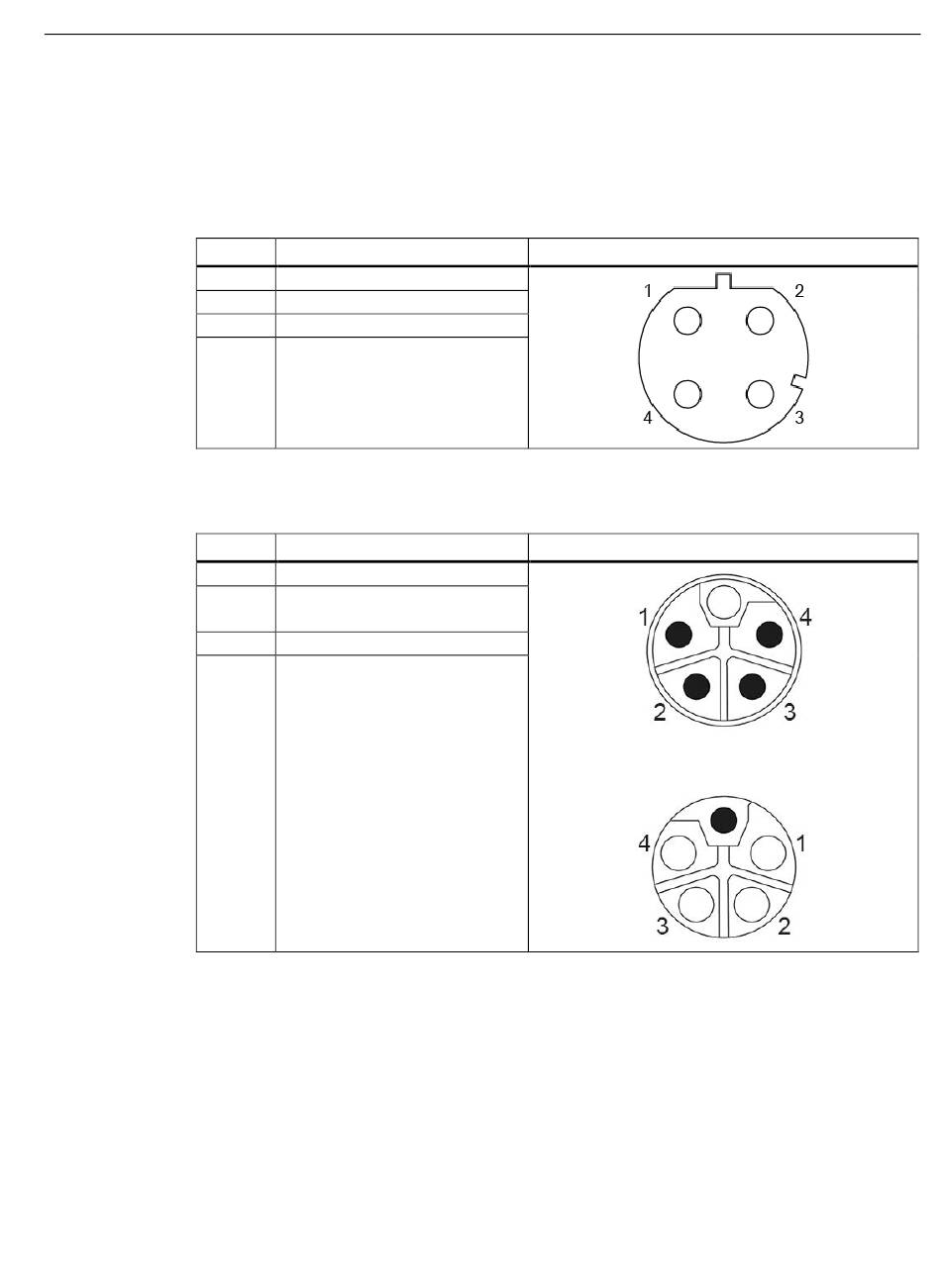

Schnittstellen/Stecker verdrahten
In den nachstehenden Tabellen finden Sie die Anschlussbelegung für die Schnittstellen/-
Stecker.
Tabelle 5- 2
Pin
Tabelle 5- 3
Pin
SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI
Betriebsanleitung, 03/2022, C79000-G8900-C512-04
Anschlussbelegung PROFINET IO; M12-Buchse (4-polig, D-codiert)
Belegung
1 Datenleitung TxP
2 Datenleitung RxP
3 Datenleitung TxN
4 Datenleitung RxN
Anschlussbelegung Spannungsversorgung; M12-Buchse (4-polig, L-codiert)
Belegung
1 L1: +24 V (braun)
2 N2: 0 V Lastversorgung (weiß)
Relevant für RF18xCI-Geräte
3 N1: 0 V (blau)
4 L2: +24 V (schwarz)
