7.12 Auswählen der Pumpenregelungsart
Hauptmenü > Einstellungen > Sollwert > Pumpensollwert
Nach dem Anschließen übernimmt MIXIT die Steuerung der
Pumpe. Ab diesem Zeitpunkt werden alle Pumpeneinstellungen
über MIXIT vorgenommen. Je nach Anwendung ist MIXIT
werkseitig auf eine der folgenden Pumpenregelungsarten
eingestellt:
• Heizkörper-Heizungsanlage: Proportionaldruckregelung
• Fußbodenheizungsanlage: Konstantdruck
• Klimagerät: Konstante Kennlinie/Drehzahl
• Kühlung Konstanter Volumenstrom.
Gehen Sie zum Ändern der Regelungsart wie folgt vor:
1. Drücken Sie Regelungsart , um die gewünschte Regelungsart
einzustellen. Drücken Sie OK zum Speichern.
2. Drücken Sie Förderhöhe / Sollwert , um den gewünschten
Betriebspunkt einzustellen. Drücken Sie OK zum Speichern.
3. Drücken Sie Volumenstrom / Sollwert , um den gewünschten
Betriebspunkt einzustellen. Drücken Sie OK zum Speichern.
Dieses Menü ist nur in der Proportionaldruck-Betriebsart
verfügbar.
7.12.1 AUTO
ADAPT
H
A
1
H
auto_min
A

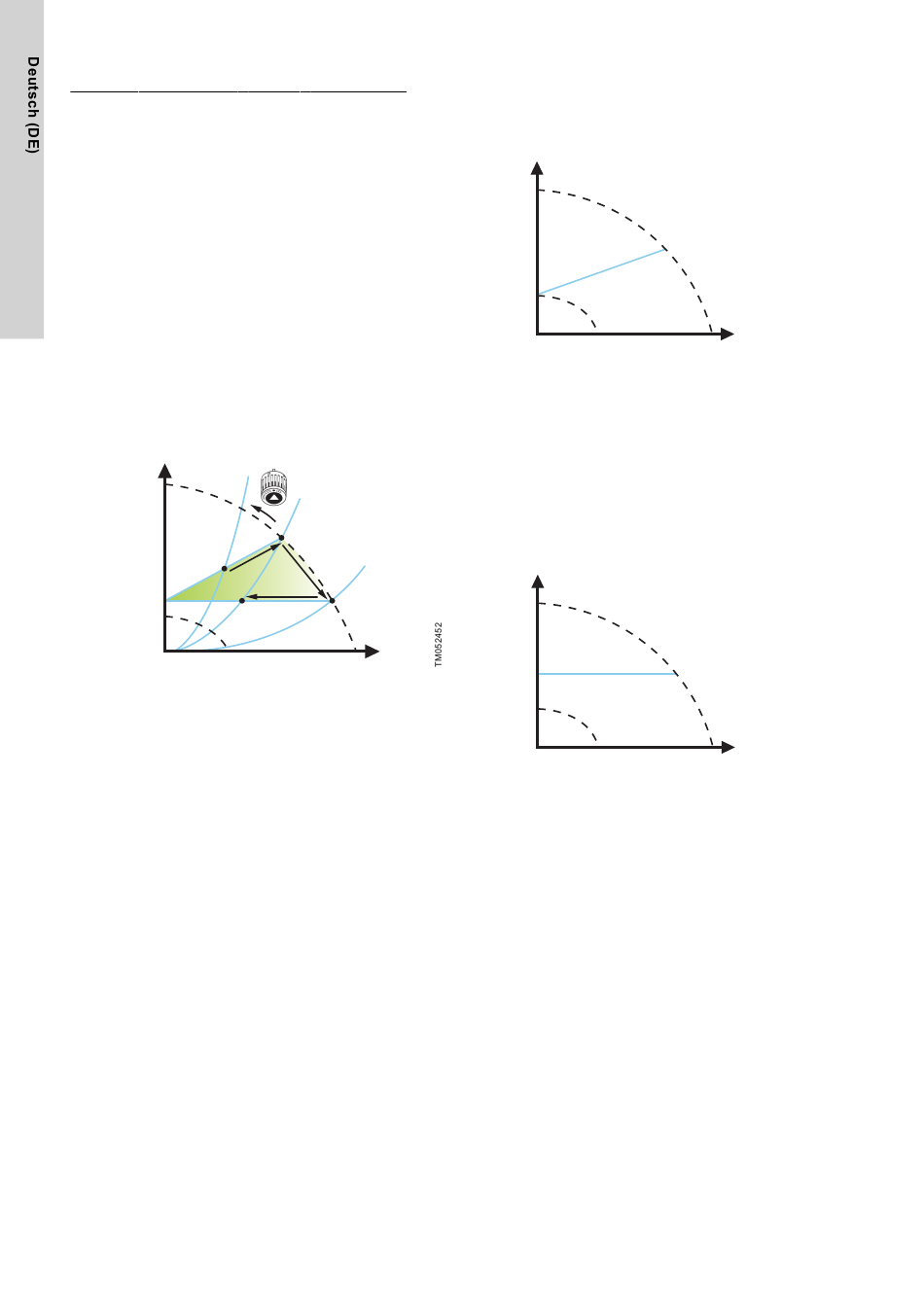

AUTO -Regelung
ADAPT
AUTO ist eine Form der Proportionaldurckregelung, bei der
ADAPT
die Regelkennlinie einen festen Ursprung, H
AUTO aktiviert wurde, startet die Pumpe mit der
ADAPT
Werkseinstellung H . Dies entspricht ca. 55 % der maximalen
set1
Förderhöhe. Die Pumpe passt dann im weiteren Verlauf ihre
Förderleistung auf A1 an. Misst die Pumpe einen geringeren Druck
auf der MAX-Kennlinie, A2, wählt die AUTO
automatisch eine entsprechend niedrigere Regelkennlinie H
Schließen die Ventile der Anlage, passt die Pumpe ihre Leistung
auf A3 an.
Ein manuelles Einstellen des Sollwerts ist nicht erforderlich und
deshalb auch nicht möglich.
Die Regelungsart AUTO wird für die meisten
ADAPT
Heizungsanlagen empfohlen, insbesondere für Anlagen mit relativ
großen Druckverlusten in den Verteilerleitungen sowie bei
Austauscharbeiten, wenn der Betriebspunkt (Proportionaldruck)
nicht bekannt ist.
186
H
set1
H
set2
A
3
2
Q
besitzt. Wenn
auto_min
-Funktion
ADAPT
.
set2
7.12.2 Proportionaldruck-Kennlinie
Ist die Regelungsart der Pumpe auf Proportionaldruck eingestellt,
wird die Pumpenleistung automatisch an den aktuellen
Wärmebedarf angepasst, indem eine Proportionaldruck-Kennlinie
innerhalb der maximalen und minimalen Proportionaldruck-
Kennlinie verfolgt wird.
H
Proportionaldruck-Kennlinie
Die Proportionaldruckregelung ist für Anlagen mit relativ großen
Druckverlusten in den Verteilerleitungen geeignet. Die Förderhöhe
nimmt proportional zum Volumenstrom in der Anlage zu, um die
großen Druckverluste in den Verteilerleitungen auszugleichen.
Es wird empfohlen, diese Regelungsart für
Heizkörperheizungsanlagen zu wählen.
7.12.3 Konstantdruck-Kennlinie
Die Pumpenleistung wird automatisch an den aktuellen
Wärmebedarf angepasst, indem eine Konstantdruck-Kennlinie
innerhalb der MAX- und MIN-Konstantkennlinie verfolgt wird.
H
Konstantdruck-Kennlinie
Konstantdruck wird in Anlagen mit relativ geringen Druckverlusten
eingesetzt. Die Förderhöhe wird unabhängig vom Volumenstrom in
der Anlage konstant gehalten.
Es wird empfohlen, diese Regelungsart für Fußbodenheizungen zu
wählen.
Q
Q
