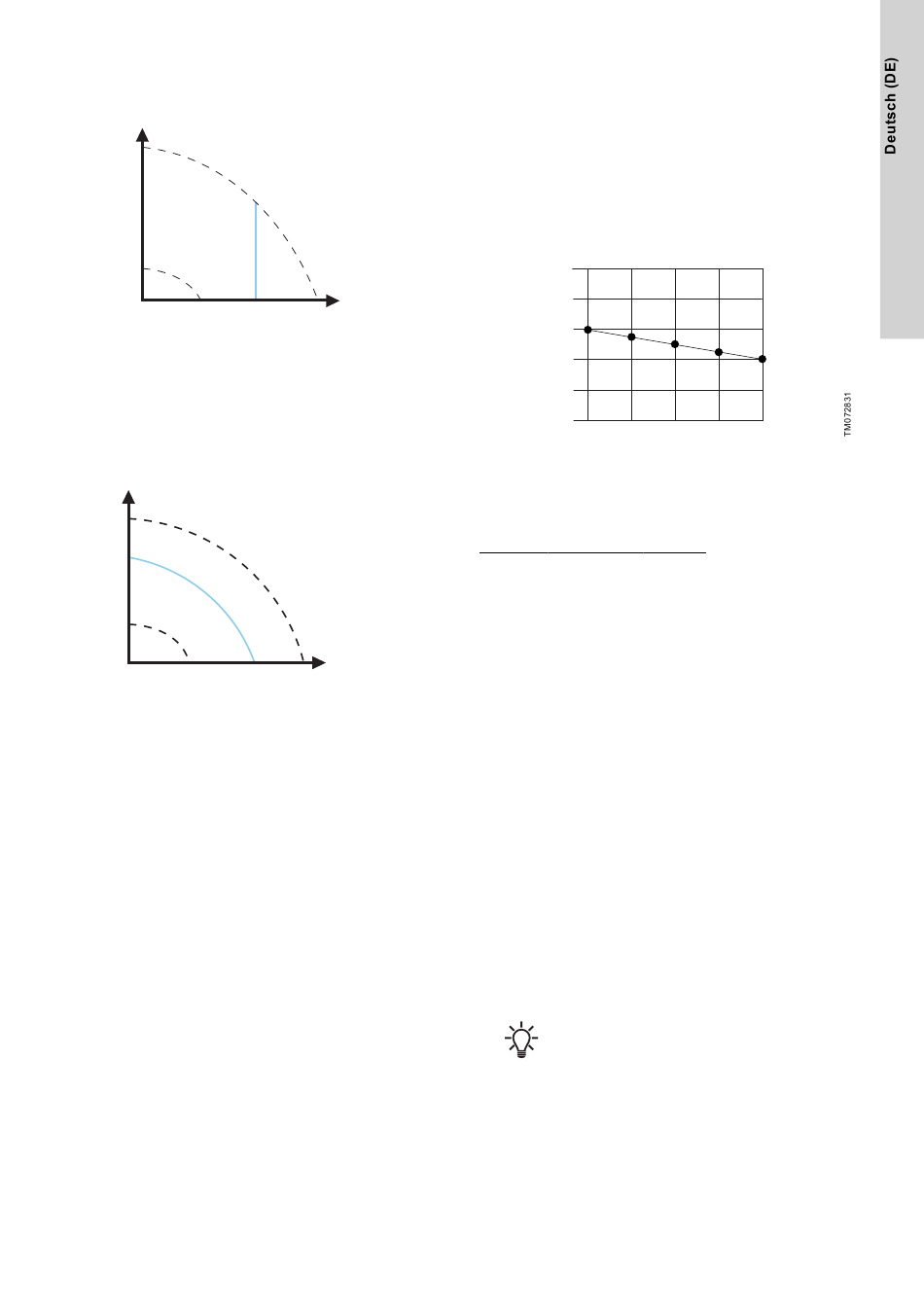

7.12.4 Konstanter Volumenstrom
Bei dieser Regelungsart hält die Pumpe unabhängig von der
Förderhöhe einen konstanten Volumenstrom in der Anlage aufrecht.
H
Q
Konstantdurchfluss-Kennlinie
Es wird empfohlen, diese Regelungsart bei Klimageräten zu
wählen.
7.12.5 Konstante Kennlinie/Drehzahl
Bei einem Betrieb mit konstanter Kennlinie/konstanter Drehzahl
läuft die Pumpe unabhängig vom aktuellen Förderstrombedarf mit
einer konstanten Drehzahl.
H
Konstantkennlinie/Konstantdrehzahl-Kennlinie
Eine Konstantkennlinie ist für Anlagen geeignet, bei denen sowohl
ein konstanter Volumenstrom als auch eine konstante Förderhöhe
erforderlich sind, wie z. B. Heiz- und Kühlflächen, Heizungs- und
Klimaanlagen mit Dreiwegeventilen.
Q
set
Q
7.13 Witterungsführung (Heizung)
Ist die Funktion "Witterungsführung" aktiviert, passt das Produkt die
Vorlauftemperatur im Mischkreis automatisch an die
Außentemperatur an.
Die Witterungsführung wird mithilfe einer aus fünf Punkten
bestehenden Temperaturkurve eingestellt. Mithilfe der Kurve
können fünf Sollwerte für die Medientemperatur vorgegeben
werden. Die Regeleinheit MIXIT interpoliert zwischen den
Sollwerten und passt die Medientemperatur automatisch an, um
den Wärmebedarf auszugleichen.
Für Anwendungen mit Lüfterkonvektoren gibt die Kurve die
Lufttemperatur vor.
100
80
60
40
20
0
-20 -10
Beispiel für eine aus fünf Punkten bestehende Temperaturkurve.
Y-Achse: Sollwert [°C]. X-Achse: Außentemperatur [°C].
7.13.1 Konfigurieren eines Außentemperatursensoreingangs
und einer Außentemperaturkompensation (Heizen)
Hauptmenü > Einstellungen > Sollwert
1. Drücken Sie Sollwerteingang rekonfigurieren am unteren
Bildschirmrand.
2. Wählen Sie Außentemperatursensor und drücken Sie auf
Weiter.
3. Den Außensensortyp (Pt1000 oder 0–10 V) auswählen und
Weiter drücken.
a. Wird ein 0–10 V Sensor ausgewählt, muss dessen Bereich
definiert werden.
4. Konfigurieren Sie eine Heizkennlinie, um die Funktion
Außentemperaturkompensation einzustellen.
a. Offset und Steigung
Verändern Sie die Heizkennlinie mit Hilfe von Offset und
Steigung. Verwenden Sie die Temperatur-Tasten, um den
Offset einzustellen, und nutzen Sie die Tasten Auf und Ab ,
um die Steigung der Kennlinie einzustellen.
Drücken Sie Weiter oder passen Sie die Heizkennlinie an,
siehe Schritt B.
b. Benutzerdefinierte Heizkennlinie (optional)
Drücken Sie Heizkennlinie anpassen und definieren Sie die
gewünschten Sollwerte für jeden der fünf
Außentemperaturpunkte.
5. Schließen Sie ein Sensorkabel an MIXIT an. Befolgen Sie die
Anweisungen in Grundfos GO Remote und drücken Sie Weiter.
6. Eine Zusammenfassung erscheint. Drücken Sie Speichern , um
die Einrichtung abzuschließen.
Sobald eine Heizkennlinie definiert ist, ist das
Heizkennlinie-Menü im Einstellungen-Menü
verfügbar, wodurch Sie Ihre Einstellungen ändern
können.
0 10 20
