7.7 Temperaturregler

Ab Werk ist die Regeleinheit MIXIT so konfiguriert, dass das
Temperaturregelverhalten der Anlage in den meisten Fällen dem
mittleren Diagramm in der Abbildung entspricht. Dies ist in der
Regel das ideale Antwortverhalten. In einigen Fällen kann es
jedoch erforderlich sein, das Antwortverhalten anzupassen.
1.5
1
0.5
0
0 500 1000
1.5
1
0.5
0
0 500 1000
1.5
1
0.5
0
0 500 1000
Ti = 5.0

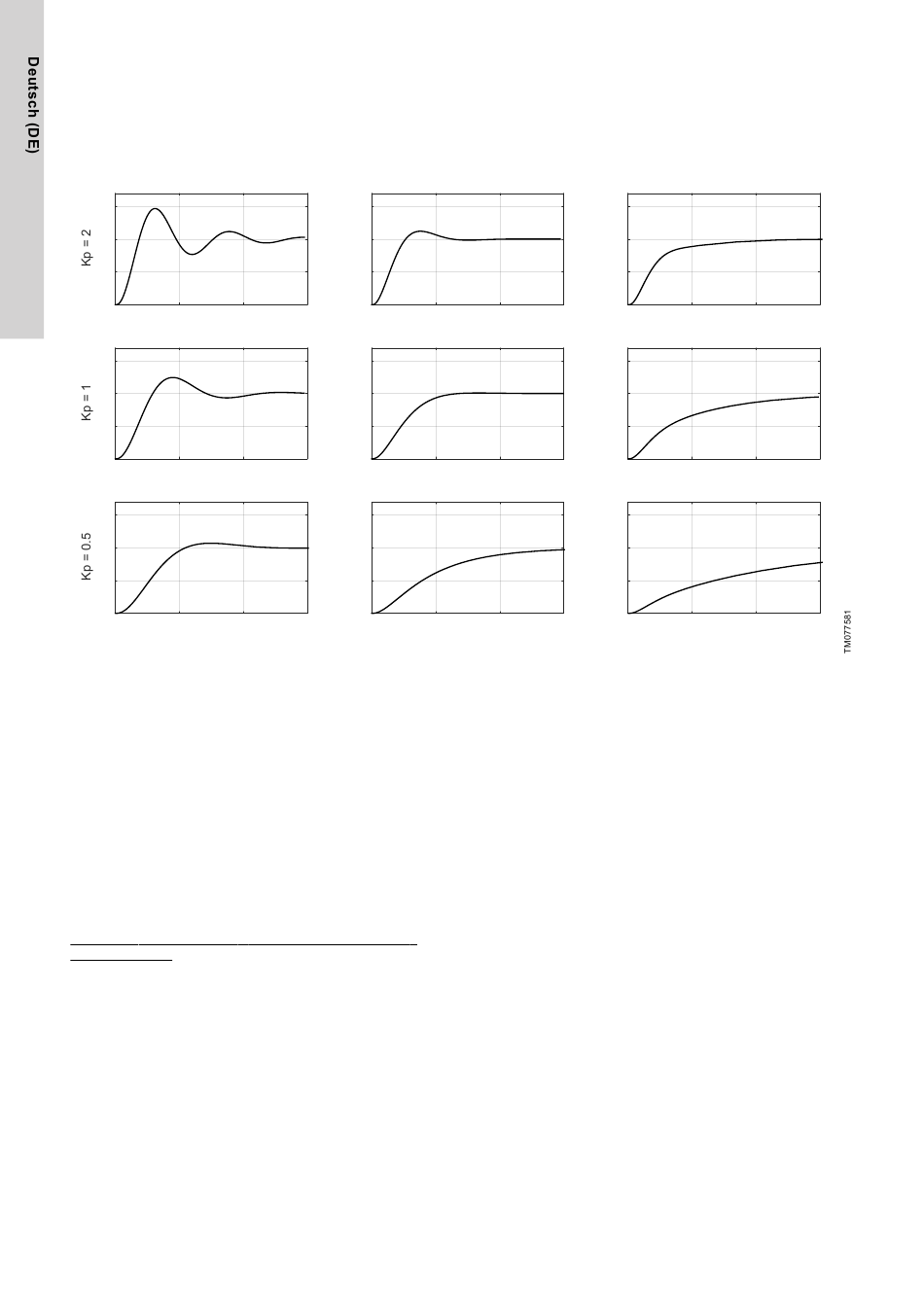

Typisches Antwortverhalten auf eine Sprungeingabe bei PI-Regelstrecken, die z. B. in der Regeleinheit MIXIT integriert ist.
Durch Erhöhen der Proportionalverstärkung (Kp) des Reglers, wie
in der oberen Zeile der Abbildung dargestellt, erfolgt ein schnelleres
Antwortverhalten. Ist die Verstärkung zu hoch, treten ungedämpfte
Schwingungen auf. Ist die Verstärkung viel zu hoch, dauern die
Temperaturschwingungen an. Dies führt zu Instabilität. Durch
Absenken der Proportionalverstärkung des Reglers, wie in der
unteren Zeile der Abbildung dargestellt, wird das Antwortverhalten
langsamer.
Durch Erhöhen der Integrationszeit (Ti), wie in der rechten Spalte in
der Abbildung dargestellt, dauert es länger, bis der Sollwert erreicht
ist. Eine Verringerung der Integrationszeit hat den gegenteiligen
Effekt, der in der linken Spalte der Abbildung dargestellt ist.

7.7.1 Einstellen des Temperaturreglers

Hauptmenü > Einstellungen > Anwendungseinstellungen >
Temperaturregler
Die Verstärkung (Kp) und die Integralzeit (Ti) sind werkseitig
voreingestellt. Falls die Werkseinstellung jedoch nicht der optimalen
Einstellung entspricht, können die Verstärkung und die Integralzeit
geändert werden.
1. Stellen Sie die Verstärkung (Kp) im Bereich von 0,1 bis 20 ein.
2. Die Integralzeit (Ti) kann im Bereich von 1 bis 3600 s eingestellt
werden.
