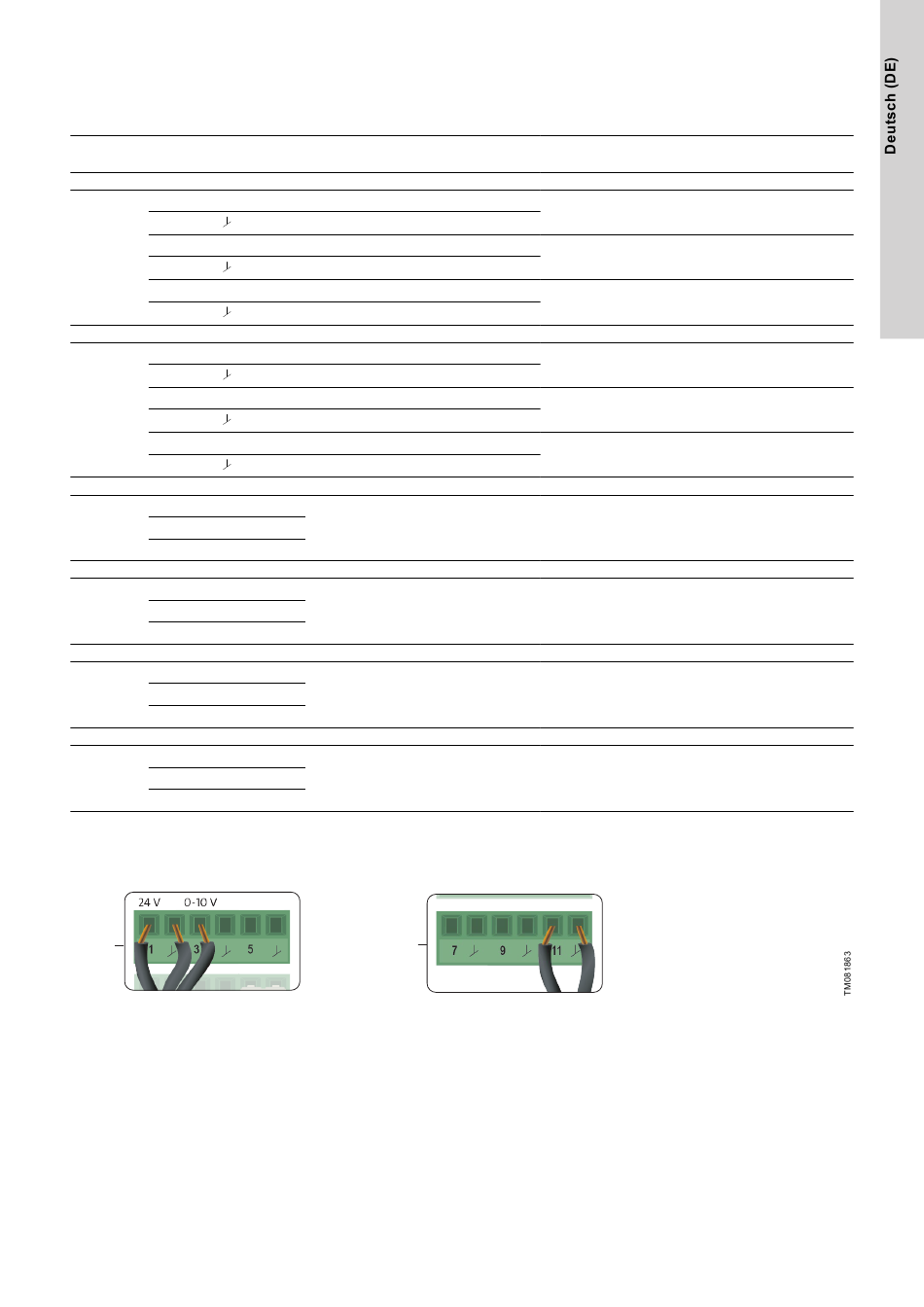

5.6 Klemmenbelegung bei Kühlsystemen
Bei einem Kühlsystem können die Klemmen wie folgt genutzt werden:
Ethernet RJ45
1
3
I/O
5
7
9
I/O
11
A
RS485 Y
B
NC1
Relais 1 NO1
C1
NC2
Relais 2 NO2
C2
L
Wechsel-
stromversor- Masse
gung
N
Konfigurieren der E/A-Klemmen gemäß der Tabelle für die Klemmenbelegung
CIO1
+24 Volt
Masse
CI01
Masse
CI02
Masse
CI03
Masse
DI4
Masse
DI5
Masse
GENIbus, BACnet MS/TP oder Modbus
RTU
Stromversorgung
DI5
Kommunikation mit Grundfos Building Connect, Mod-
bus TCP und BACnet IP.
Stromversorgung 24 V DC
Externer Sollwerteingang (0-10 V, 0-20 mA, 4-20 mA,
Einstellung über Grundfos GO)
Externes Ein- und Ausschalten der Regeleinheit MIXIT
und der Pumpe.
Signaleingang und -ausgang für die Gebäudeleittech-
nik.
Störmeldung. Das Ausgangssignal (Öffner/Schließer)
wird bei einer Störung aktiviert.
Betriebsmeldung. Das Ausgangssignal (Öffner/Schlie-
ßer) wird aktiviert, wenn die Regeleinheit MIXIT ohne
Störmeldung läuft. Bei aktivierter Frostschutzfunktion ist
das Signal deaktiviert.
Stromversorgungsanschluss, 230 V ± 10 %
