MONTAŻ INSTALACJI
5.2.1. Podłączenie pod agregat zewnętrzny
Montaż i pierwsze uruchomienie urządzenia dostosowanego pod zasilanie agregatem zewnętrznym
(Remote) powinien być wykonany przez osoby odpowiednio przeszkolone, wykfalifikowane i z
odpowiednimi uprawnieniami. Po podłączeniu urządzenia i przed normalnym użytkowaniem go,
należy sprawdzić szczelność połączeń i poprawność działania układu. W przypadku rozszczelnienia
układu, należy niezwłocznie zgłosić ten fakt do najbliższego serwisu i użyć zaworu bezpieczeństwa
celem odcięcia czynnika roboczego od instalacji.
5.2.2. Montaż urządzeń w ciągi
Jeżeli zakupione przez Państwo urządzenia mają być połączone ze sobą w ciąg to wszystkie niezbędne elementy
montażowe typu: śruby, kołki montażowe i elementy łączące zostały spakowane w zestawie montażowym i
dołączone do urządzeń. Montaż urządzeń powinien być wykonany przez osoby odpowiednio przeszkolone i
wykfalifikowane.
5.2.3. Podłączenie kanalizacji (Typ PLUG-IN)
Urządzenia chłodnicze / mroźnicze wyposażone są w lejki spustowe koryta i/lub rynienki ociekowej
parownika. Instalacja odprowadzająca skropliny powstałe w wyniku odszraniania się urządzenia
zakończona jest zwykłym lejkiem spustowym koryta lub syfonem. Woda z odszraniania może być
odprowadzana bezpośrednio do pojemnika umieszczonego pod korpusem urządzenia, może być
odprowadzona do wyparki elektrycznej lub gazowej lub bezpośrednio do kanalizacji ścieków.
Jeżeli urządzenie wyposażone w syfon będzie uruchamiane po raz pierwszy do każdego otworu
odpływowego należy wlać ok. 0,3 l wody celem napełnienia spływu syfonu. Syfony zalane wodą są
naturalnymi zaworami uniemożliwiającymi przedostanie się nieprzyjemnych zapachów z instalacji
kanalizacyjnej.
IGLOO Stary Wiśnicz 289, 32-720 Nowy Wiśnicz, Tel.: +48 14/662 19 10

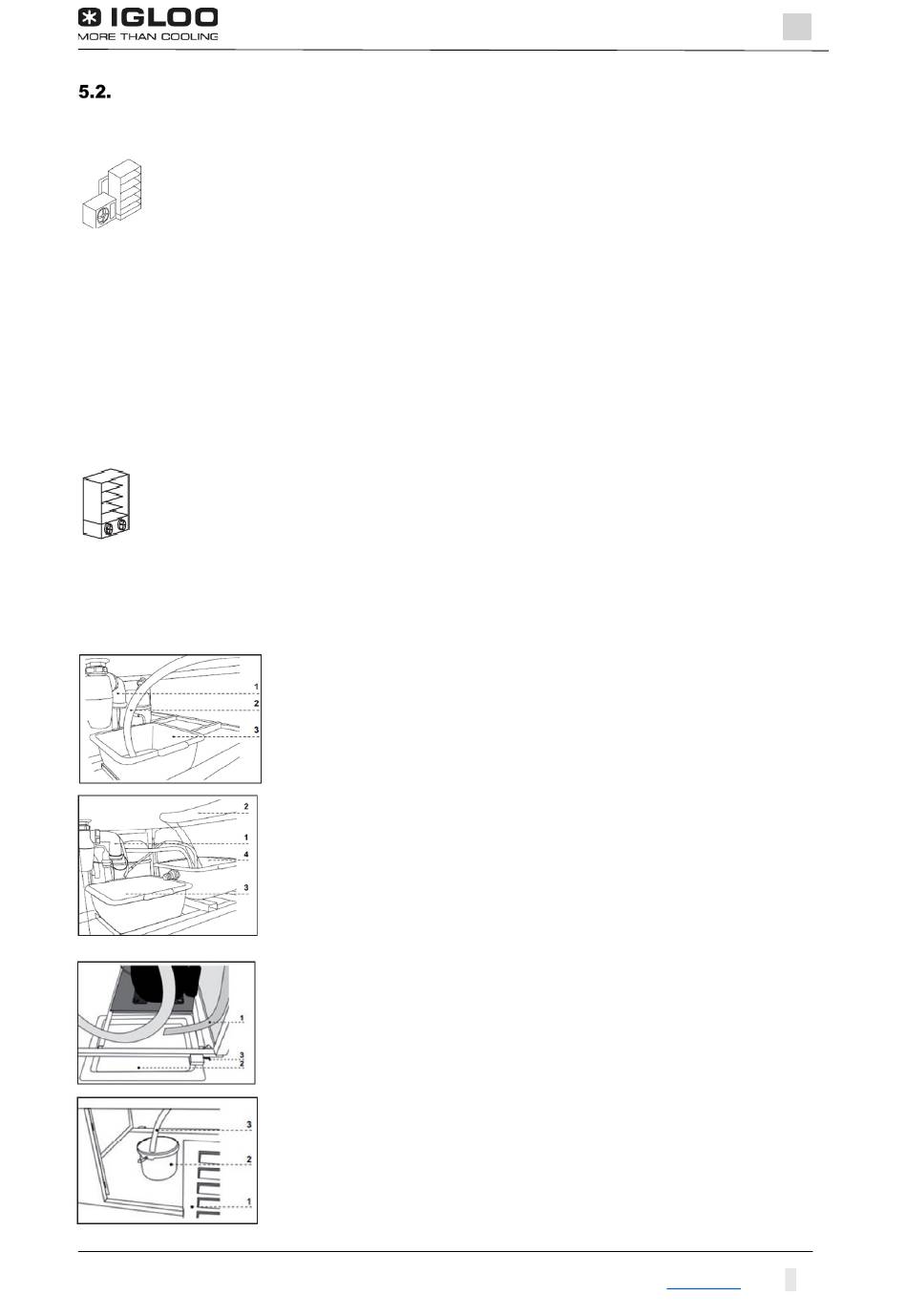

Rys.2 Przykładowy pojemnik na skropliny
1 – Spust wody z korpusu urządzenia (zasyfonowany)
2 – Wąż spustu wody z rynienki (odpływ kondensatu z odszraniania
parownika)
3 – Pojemnik na skropliny (należy opróżnić kondensat)
Rys.3 Przykładowy przelew (wersja z wyparką)
1 - Spust wody z korpusu urządzenia (zasyfonowany)
2 - Wąż spustu wody z rynienki (odpływ kondensatu z odszraniania
parownika)
3 - Przelew (należy opróżniać kondensat w przypadku, gdyby woda przelała
się z pojemnika wyparki!)
4 – Wyparka
Rys. 4 Przykładowa tacka na skropliny
1 – Wąż spustu wody (skroplin)
2 – Tacka na skropliny
3 – Nóżka urządzenia
Rys. 5 Przykładowy pojemnik na skropliny (odpływ bez syfonu)
1 – Wiatrownica
2 – Pojemnik na skropliny
3 – Wąż spustu wody
