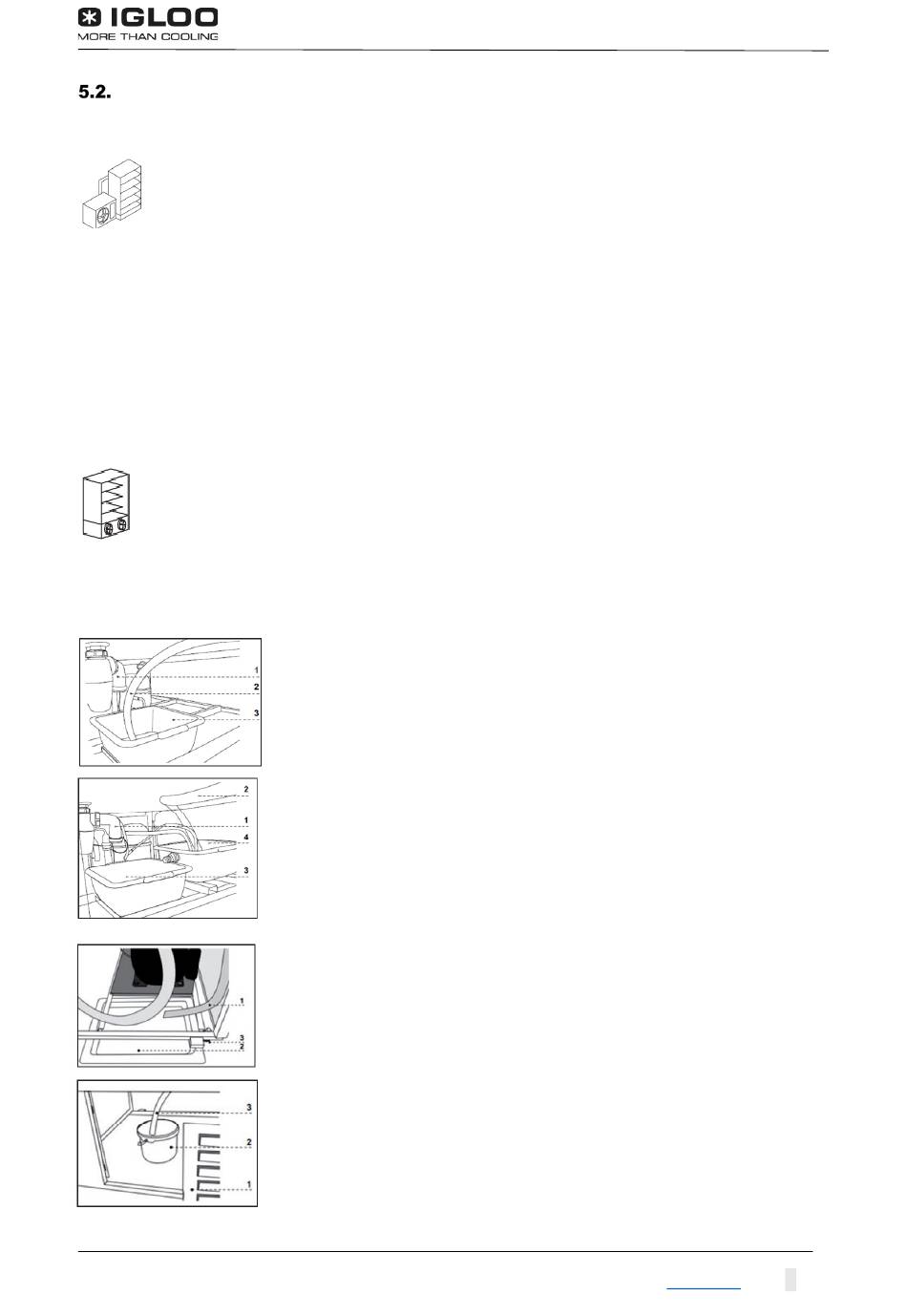

MONTAGE DER ANLAGE

5.2.1. Anschluss an externes Aggregat

Die Installation und erste Inbetriebnahme des an die externe Stromversorgung (Remote)
angepassten Gerätes sollte von entsprechend geschulten, qualifizierten und autorisierten Personen
durchgeführt werden.
Gebrauch die Dichtheit der Anschlüsse und die korrekte Funktion des Systems. Im Falle einer
Leckage im System melden Sie diese sofort der nächstgelegenen Servicestelle und sperren das
System mit dem Sicherheitsventil vom Arbeitsmedium ab.
5.2.2. Montage der Geräte in Reihenfolgen
Wenn die von Ihnen gekauften Geräte miteinander verbunden werden sollen, sind alle notwendigen
Befestigungselemente wie Schrauben, Montagebolzen und Verbindungselemente in einem Montagesatz verpackt
und den Geräten beigelegt. Die Installation der Ausrüstung sollte von entsprechend geschulten und qualifizierten
Personen durchgeführt werden.

5.2.3. Anschluss der Kanalisation (Typ PLUG-IN)

Kühl-/Gefrieranlagen sind mit Ablauftrichtern für die Wanne und/oder Verdampfer-Tropfgitter
ausgestattet. Das Kondensatabflusssystem zum Abtauen des Gerätes wird mit einem gewöhnlichen
Ablauftrichter oder Siphon abgeschlossen. Das Wasser aus der Abtauung kann direkt in einen unter
dem Gerätekörper befindlichen Behälter, in einen Elektro- oder Gasverdampfer oder direkt in die
Kanalisation abgeleitet werden.
Wenn das mit einem Siphon ausgerüstete Gerät zum ersten Mal betätigt wird, so ist in jedes Abflussloch
ca. 0,3 l Wasser zu gießen, um den Ablauf des Siphons zu füllen. Mit Wasser überflutete Siphons sind
natürliche Ventile, die das Eindringen unangenehmer Gerüche aus der Kanalisation verhindern.
IGLOO Stary Wiśnicz 289, 32-720 Nowy Wiśnicz, Tel.: +48 14/662 19 10
Prüfen Sie nach dem Anschluss des Geräts und vor dem normalen
Abb.2 Beispiel eines Kondensatbehälters
1 – Wasserabfluss aus dem Gehäuse des Geräts (mit Siphon)
2 – Wasserablaufschlauch aus der Rinne (Kondensatabfluss durch
Verdampfen)
3 – Kondensatbehälter (Kondensat muss geleert werden)
Abb.3 Beispiel eines Überlaufs (Ausführung mit Verdampfer)
1 – Wasserabfluss aus dem Gehäuse des Geräts (mit Siphon)
2 – Wasserablaufschlauch aus der Rinne (Kondensatabfluss durch
Verdampfen)
3 – Überlauf (Kondensat sollte geleert werden, falls das Wasser aus dem
Verdampferbehälter austritt!)
4 – Verdampfer
Abb. 4 Beispiel einer Kondensatschale
1 – Wasserablaufschlauch (Kondensat)
2– Kondensatschale
3 – Gerätefuß
Abb. 5 Beispiel eines Kondensatbehälters (Abfluss ohne Siphon)
1 – Windgitter
2 – Kondensatbehälter
3 – Wasserablaufschlauch
