KAPITEL: BETRIEB

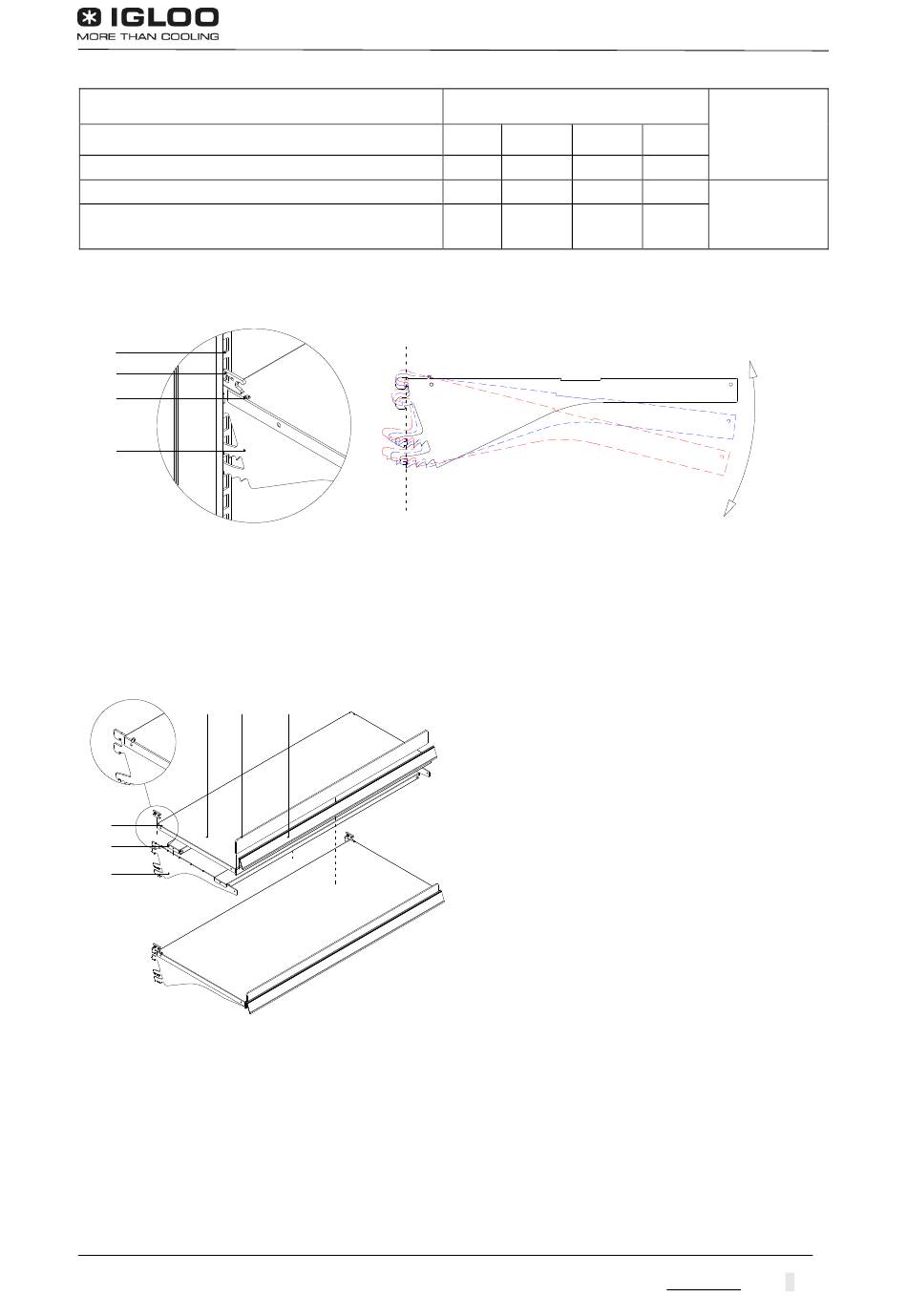

LAGE DES HAKENS IM RAHMEN UND ÄNDERUNG DES NEIGUNGSWINKELS DER
AUSSTELLUNGSABLAGE
200
173
167
180
167 – Herausragendes Element am oberen Hakenteil –verhindert, dass sich die Ablage vorwärts/rückwärts
bewegt
173 – Hakenverriegelungsclip
180 – Montagehaken für den Ablagensatz
200 – Perforierte Rackpfosten – Haken der Ablagen sind in den Öffnungen des Racks befestigt
MONTAGE DER METALLABLAGE AUF DEM RACK
A
150
172
A
165
170
180
150 – Ausstellungsregale aus Metall
165 – Perforation im hinteren Teil der Ablage – ein Loch, das für das hervorstehende Element (Zahn) des Hakens
angepasst ist, so dass die Ablage nach Einsetzen des Zahns in diese Perforation daran gehindert wird, sich
vorwärts und rückwärts zu bewegen
170 – Ablagenstütze – dient als Verstärkung
171 – Regalpreisleiste
172 – Ablagengitter aus Kunststoff - schützt die Ware vor Verrutschen und Herausfallen aus dem Regal
180 – Montagehaken für den Ablagensatz
