Wartungsarbeiten An Der Kühlung - Trumpf HL 703D Handbuch

10 mm
Laserkreislauf entlüften
HK-01-05-09 11/1999
3. Füllen Sie über den Schlauch DI-Wasser in den Tank der
Kühlung, bis der Wasserstand im Tank die MAX-Marke erreicht.
Halten Sie das Ende des Schlauchs möglichst hoch.

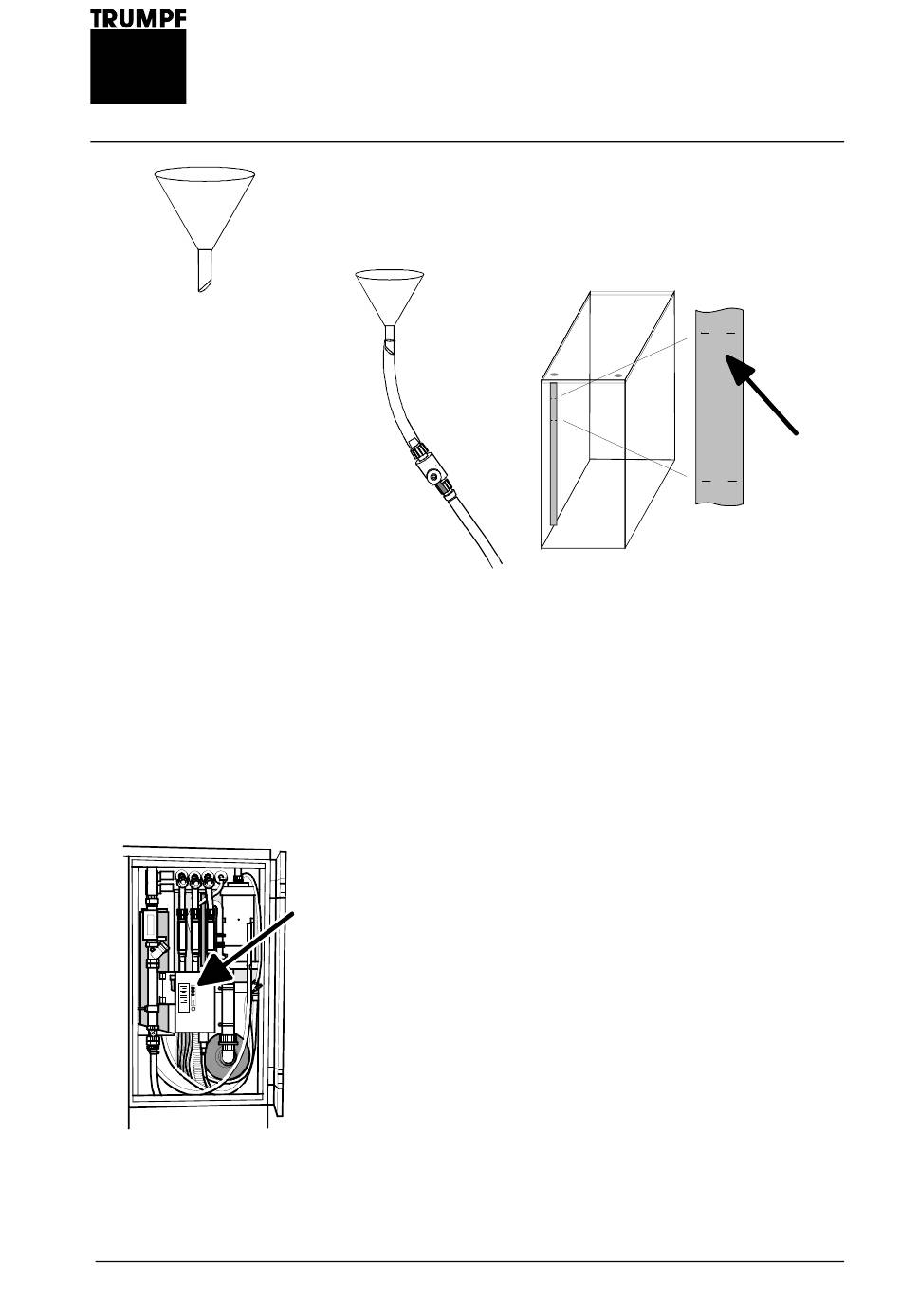

Bild 9-139: Tank mit Kühlwasser auffüllen
4. Schließen Sie das Ventil am Schlauch.
5. Hängen Sie den Schlauch in die Halterung zurück.
Der Tank ist gefüllt.
1. Schalten Sie das Lasergerät ein.
2. Drücken Sie den „service button" „pump" zwei- bis dreimal für je
10 Sekunden.
Die Pumpe fördert Wasser in den Laserkreislauf. Der Wasser-
stand im Tank sinkt.
9.8 Wartungsarbeiten an der Kühlung
Max
M ax
M i n
Min
(HL 1003D)
MAX
9-139
