Llk-B Einbauen - Trumpf HL 703D Handbuch

Arbeitsschritte
Vorbereitungen
LLK-B mit dem
Optikaufbau verbinden
9-40
9.5

9.5.2 LLK-B einbauen

•
Vorbereitungen
•
LLK-B mit dem Optikaufbau verbinden
•
LLK-Durchführung am Lasergerät schließen
•
LLK-B verlegen
•
LLK-B mit der Bearbeitungsoptik verbinden
•
Kühlwasserschläuche auf Dichtheit prüfen
•
Abschließende Arbeiten
Gehen Sie vor, wie in Abschnitt 9.5.1 „Vorbereitungen" be-
schrieben.
1. Öffnen Sie die Durchführung, durch die das LLK-B ins Innere
des Lasergeräts geführt werden soll.
3

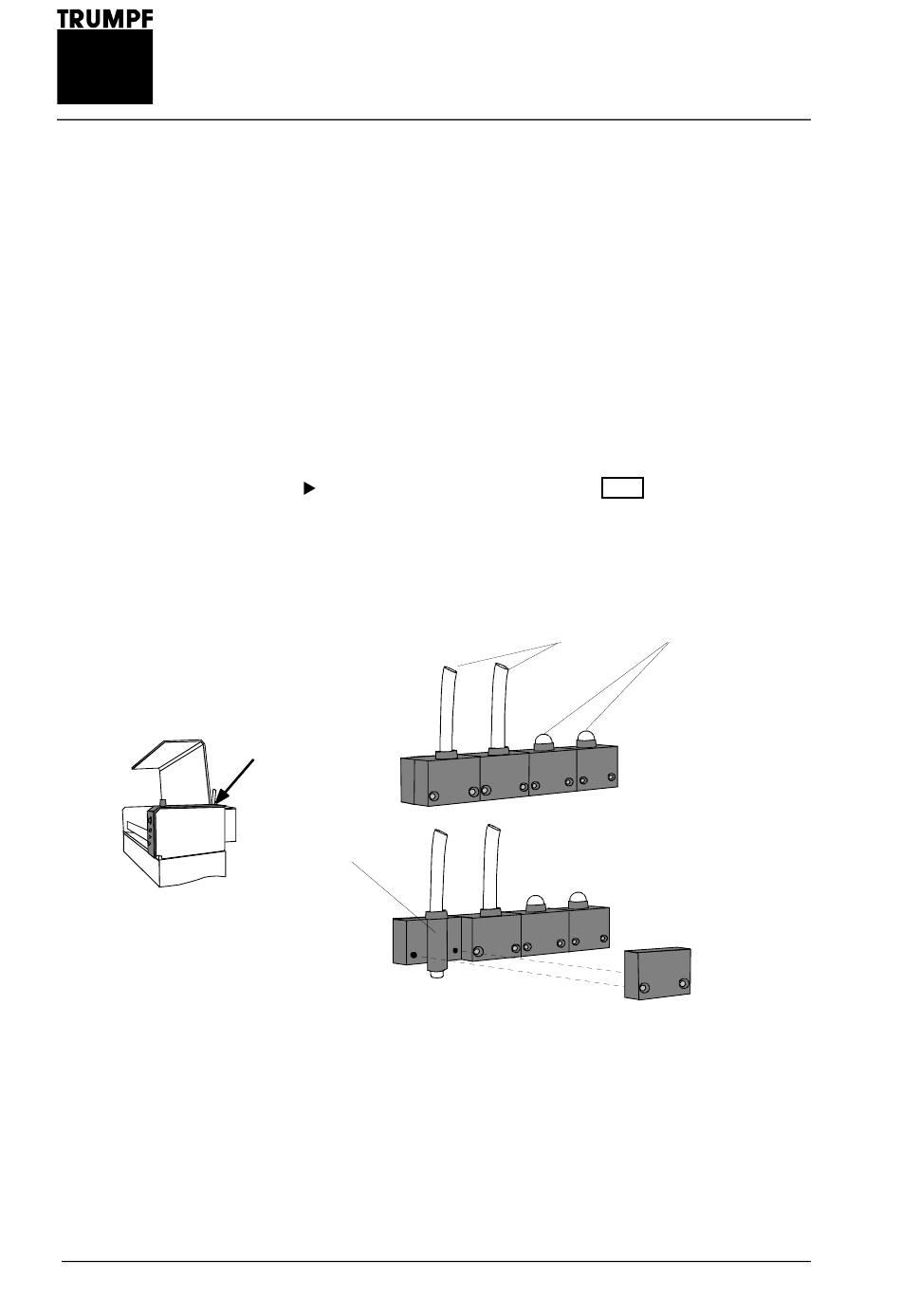

Bild 9-38: Durchführung für LLK-B geschlossen und geöffnet
1 LLK-B
2 Durchführungen für weitere LLK-B
3 geschlitzte Tüllen
Laserlichtkabel LLK-B aus- und einbauen
1 2
HK-01-05-09 11/1999
