Voraussetzung
Rückwand abnehmen
2 x 100
Wichtig
10 mm
Rückwand anbringen
Wichtig
HK-01-05-09 11/1999
9.3.3 Rückwand abnehmen und anbringen
Zum Ausführen einzelner Wartungsarbeiten kann es notwendig
sein, daß Sie den oberen Teil der Rückwand abnehmen.
Hinter dem Lasergerät muß ein freier Raum von mindestens 50 cm
Tiefe vorhanden sein. Wie Sie das Lasergerät mit einem Hubwagen
nach vorne ziehen, ist in Kapitel 7 beschrieben.
1. Entfernen Sie die Schrauben, mit denen die Rückwand be-
festigt ist.

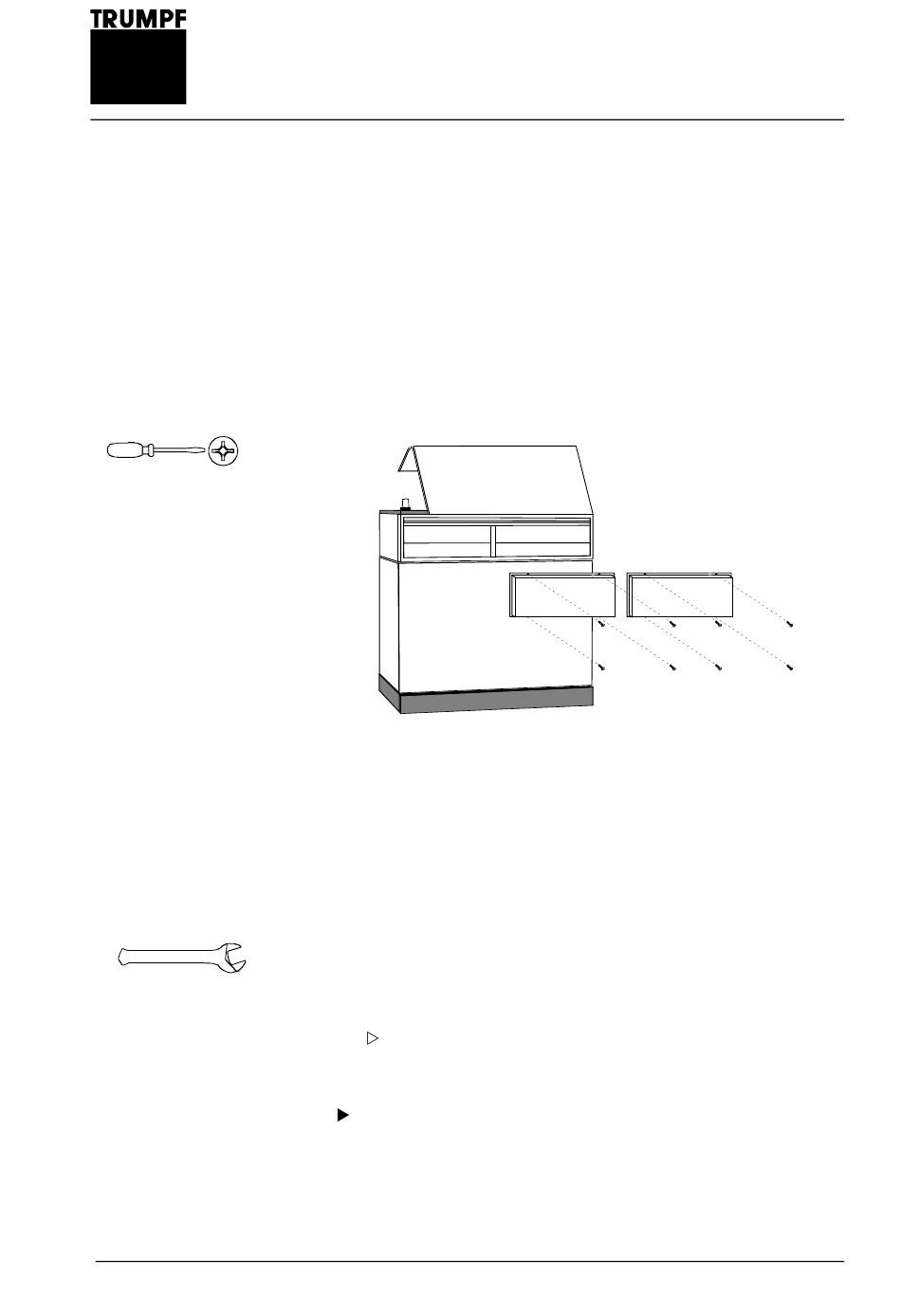

Bild 9-9:
Rückwand abnehmen
2. Nehmen Sie die Rückwand soweit ab, wie es das Schutz-
leiterkabel zuläßt.
Achten Sie darauf, daß die Rückwand beim Abnehmen nicht nach
unten rutscht oder fällt. Optische Komponenten, die sich dahinter
befinden, könnten sonst beschädigt werden.
3. Lösen Sie das Schutzleiterkabel.
4. Nehmen Sie die Rückwand ab.
5. Wenn die Rückwand aus mehreren Segmenten besteht:
Verfahren Sie mit allen Segmenten, die abzunehmen sind,
wie oben beschrieben.
Gehen Sie beim Anbringen der Rückwand in der umgekehrten
Reihenfolge vor, wie oben beschrieben.
Vergewissern Sie sich, daß an jedem Segment der Rückwand das
Schutzleiterkabel angeschlossen ist.
9.3
Lasergerät öffnen
9-15
