9.5.1 LLK-B ausbauen

•
Vorbereitungen
•
LLK-B auf der Laserseite lösen
•
LLK-B von der Bearbeitungsoptik lösen
•
LLK-B herausnehmen und aufwickeln
•
Abschließende Arbeiten
1. Schalten Sie das Lasergerät ab, wie in Kapitel 8 beschrieben.
2. Sichern Sie den Hauptschalter gegen Wiedereinschalten.
3. Öffnen Sie die Hauben des Lasergeräts, wie in Abschnitt 9.3.2
beschrieben.
4. Nehmen Sie die Rückwand des Lasergeräts ab, wie in
Abschnitt 9.3.3 beschrieben.
Sie können jetzt das LLK-B auf der Laserseite lösen.
1. Öffnen Sie die Durchführung, mit der das auszubauende LLK-B
festgehalten wird.
3

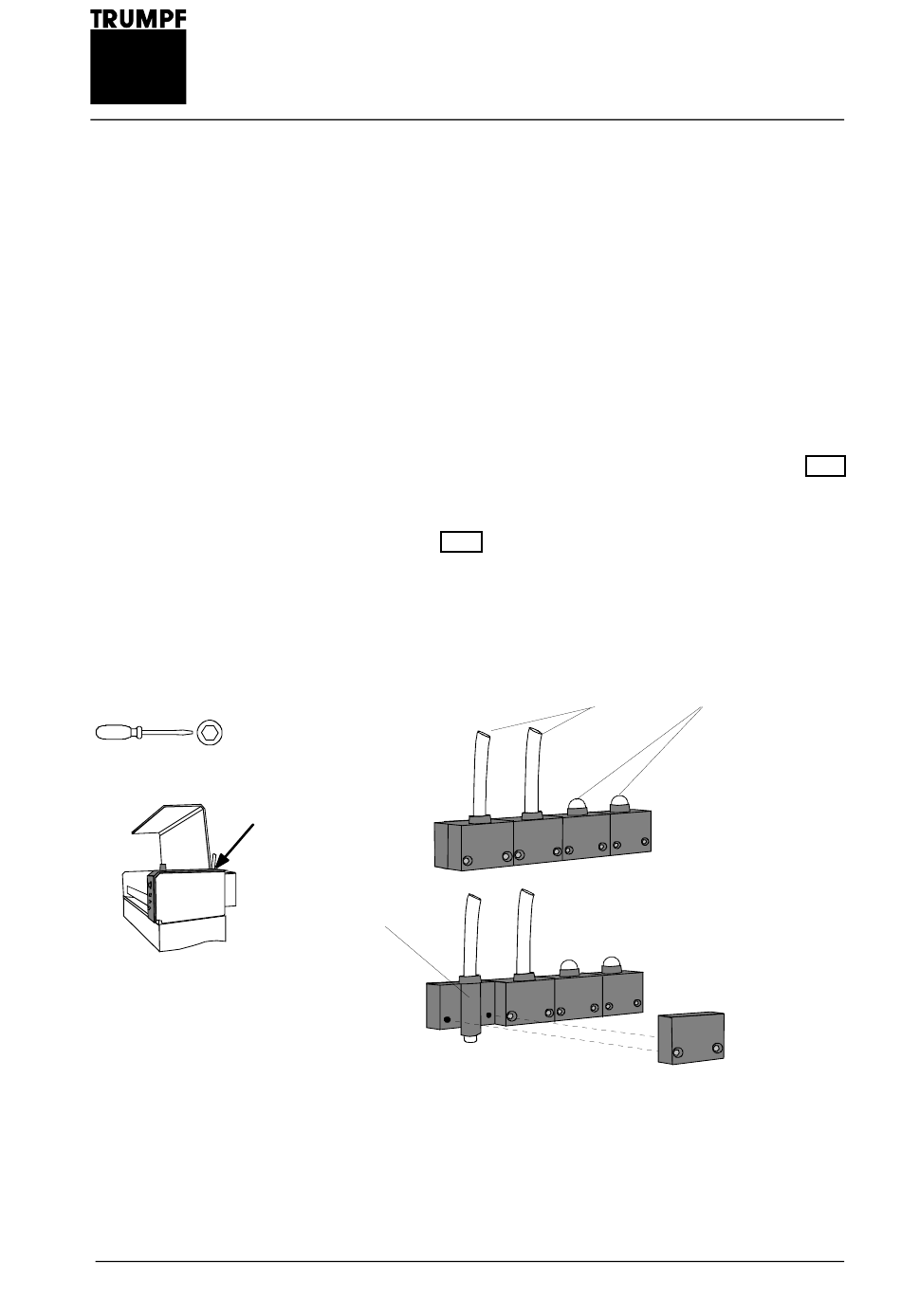

Bild 9-32: Durchführung für LLK-B geschlossen und geöffnet
1 LLK-B
2 Durchführungen für weitere LLK-B
Laserlichtkabel LLK-B aus- und einbauen
1 2
3 geschlitzte Tüllen
9-35
