Objektivschutz und
Linse reinigen
Wichtig
Objektivschutz
zusammenbauen
Entsorgen
9-56
1. Reinigen Sie das Innere des Objektivschutzes.
2. Prüfen Sie die den Zustand der Linse an der Bearbeitungsoptik.
3. Wenn die Linse erkennbar verschmutzt ist:
Reinigen Sie die Linse mit Watte und Isopropanol.
Berühren Sie die Linse auf keinen Fall mit den Fingern.
Sie können jetzt den Objektivschutz zusammenbauen.
1. Legen Sie das gereinigte oder das neue Schutzglas in die
Absaugvorrichtung und zentrieren Sie es. Achten Sie darauf,
daß der O-Ring unter dem Schutzglas (siehe Bild 9-50, Pos. 2)
richtig liegt.
2. Legen Sie den Magnetring auf das Schutzglas. Achten Sie
darauf, daß dem Magnetring keine Schmutzpartikel oder kleine
Eisenteile anhaften.
3. Entfernen Sie eine eventuell angebrachte Abdeckung von der
Linse der Bearbeitungsoptik.
4. Bringen Sie den Objektivschutz wieder an.

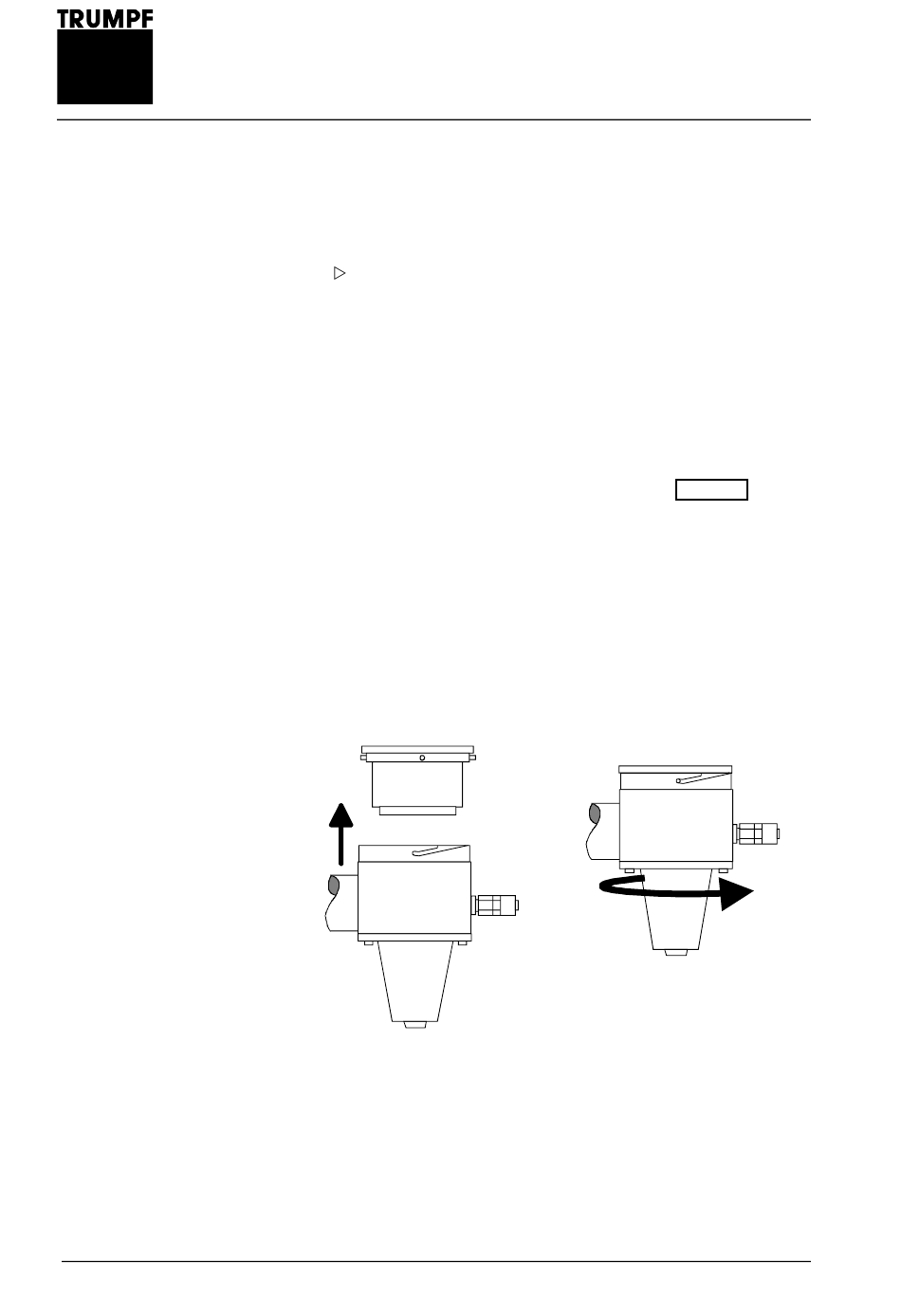

Bild 9-51: Objektivschutz anbringen
5. Entsorgen Sie angefallene Abfallstoffe über den Restmüll.
Sie können jetzt mit der Schweißoptik weiterarbeiten.
