Trumpf HL 703D Handbuch Seite 350

Wasser im Tank
auffüllen
Max Min
9-84
1. Nehmen Sie den Schlauch Nr. 2 aus der Halterung.
2. Öffnen Sie das Absperrventil (Pfeil).

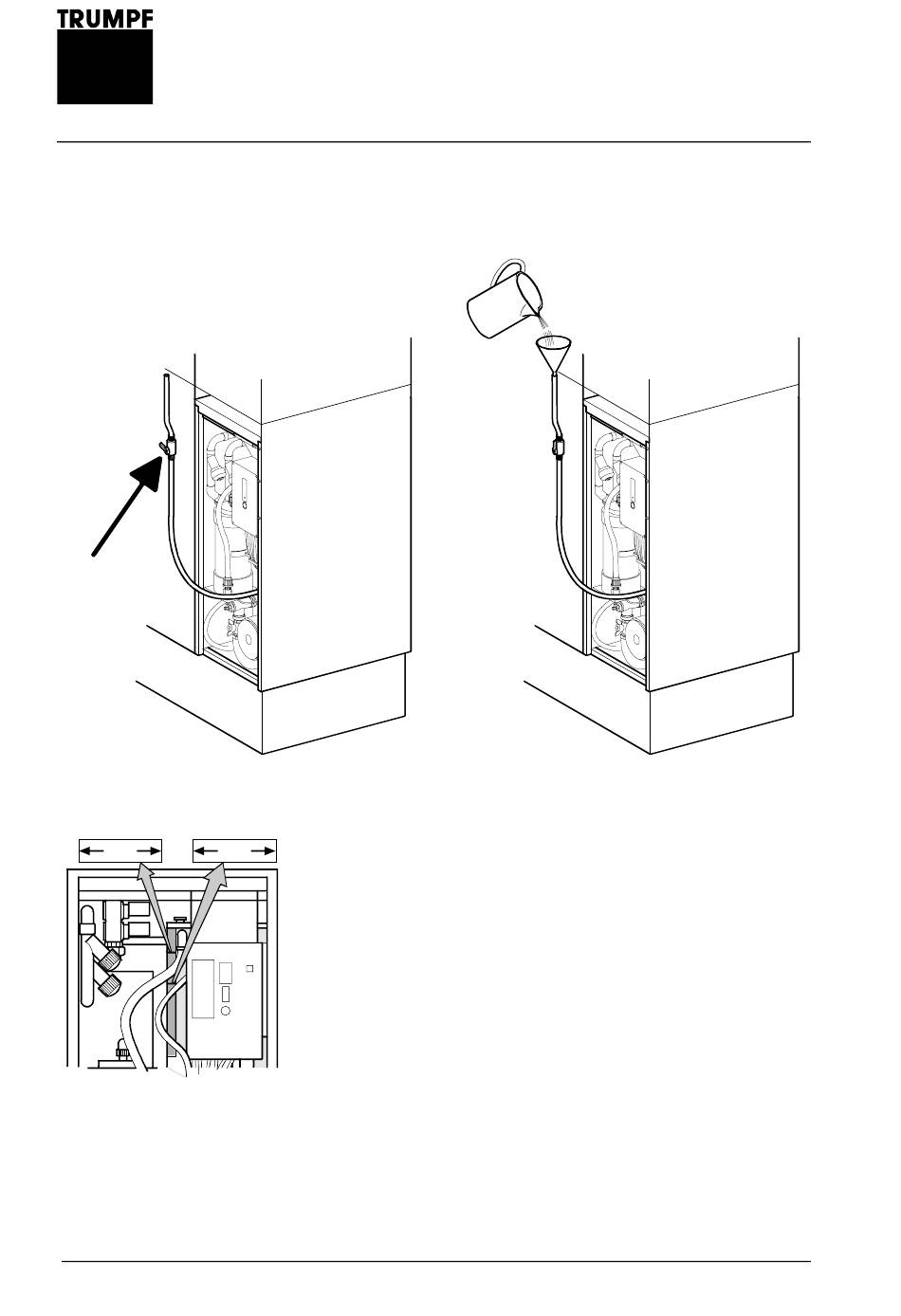

Bild 9-80: Tank mit Kühlwasser auffüllen
3. Füllen Sie über den Schlauch DI-Wasser in den Tank der
Laserkühlung, bis der Wasserstand die Max-Marke erreicht.
Halten Sie das Ende des Schlauchs möglichst hoch.
4. Schließen Sie das Absperrventil am Schlauch.
5. Hängen Sie den Schlauch in die Halterung zurück.
9.7 Wartungsarbeiten an der Kühlung
(HL 703D, HL 1006D .. HL 3006D)
HK-01-05-09 11/1999
