Erstkonfiguration der Netzwerk- einstellungen

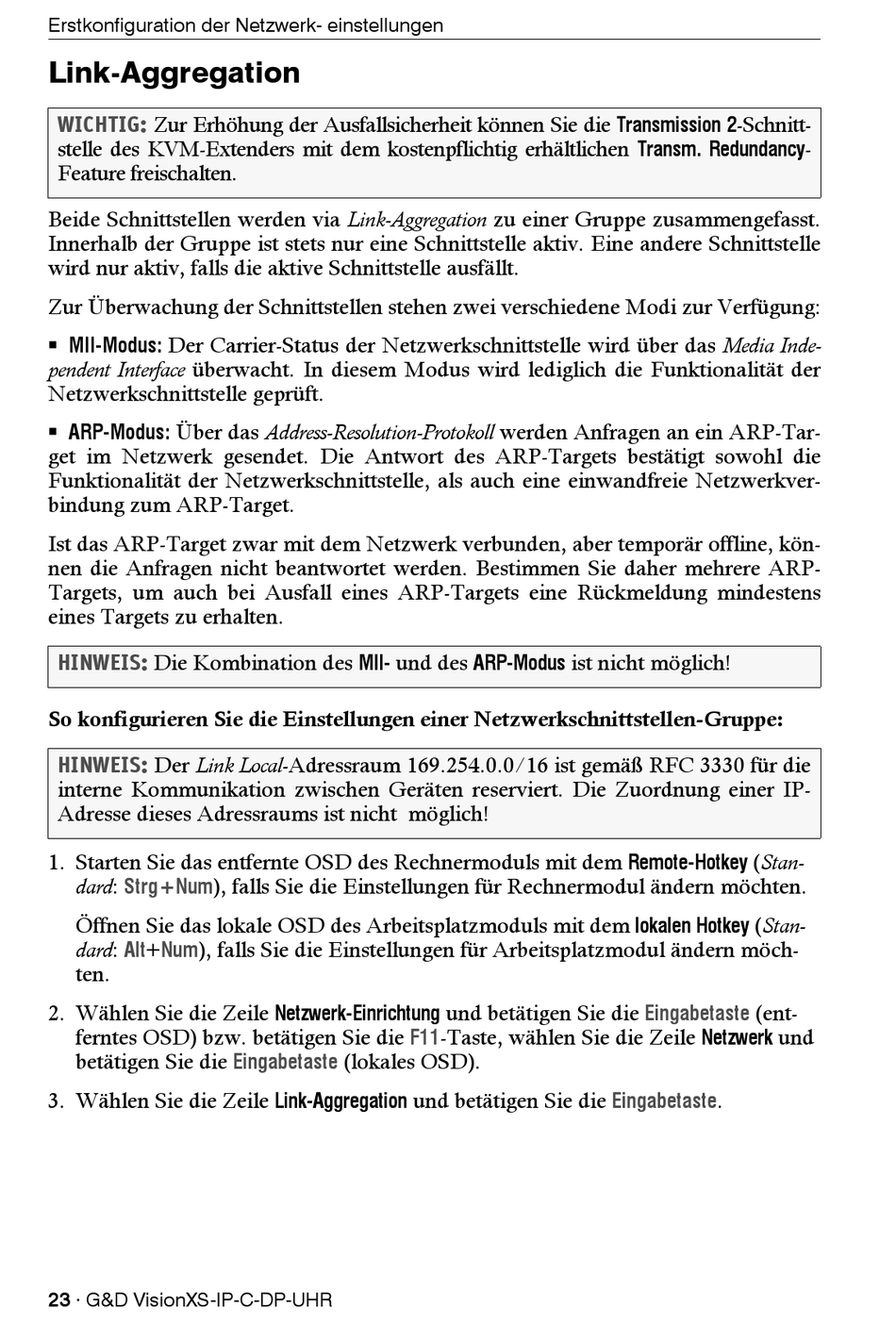

Link-Aggregation

WICHTIG:
Zur Erhöhung der Ausfallsicherheit können Sie die
stelle des KVM-Extenders mit dem kostenpflichtig erhältlichen
Feature freischalten.
Beide Schnittstellen werden via Link-Aggregation zu einer Gruppe zusammengefasst.
Innerhalb der Gruppe ist stets nur eine Schnittstelle aktiv. Eine andere Schnittstelle
wird nur aktiv, falls die aktive Schnittstelle ausfällt.
Zur Überwachung der Schnittstellen stehen zwei verschiedene Modi zur Verfügung:
Der Carrier-Status der Netzwerkschnittstelle wird über das Media Inde-
 MII-Modus:
pendent Interface überwacht. In diesem Modus wird lediglich die Funktionalität der
Netzwerkschnittstelle geprüft.
 ARP-Modus: Über das Address-Resolution-Protokoll werden Anfragen an ein ARP-Tar-
get im Netzwerk gesendet. Die Antwort des ARP-Targets bestätigt sowohl die
Funktionalität der Netzwerkschnittstelle, als auch eine einwandfreie Netzwerkver-
bindung zum ARP-Target.
Ist das ARP-Target zwar mit dem Netzwerk verbunden, aber temporär offline, kön-
nen die Anfragen nicht beantwortet werden. Bestimmen Sie daher mehrere ARP-
Targets, um auch bei Ausfall eines ARP-Targets eine Rückmeldung mindestens
eines Targets zu erhalten.
HINWEIS:
Die Kombination des
So konfigurieren Sie die Einstellungen einer Netzwerkschnittstellen-Gruppe:
HINWEIS: Der Link Local-Adressraum 169.254.0.0/16 ist gemäß RFC 3330 für die
interne Kommunikation zwischen Geräten reserviert. Die Zuordnung einer IP-
Adresse dieses Adressraums ist nicht möglich!
1. Starten Sie das entfernte OSD des Rechnermoduls mit dem
dard: Strg+Num ), falls Sie die Einstellungen für Rechnermodul ändern möchten.
Öffnen Sie das lokale OSD des Arbeitsplatzmoduls mit dem
dard: Alt + Num ), falls Sie die Einstellungen für Arbeitsplatzmodul ändern möch-
ten.
2. Wählen Sie die Zeile
ferntes OSD) bzw. betätigen Sie die
betätigen Sie die
3. Wählen Sie die Zeile
23 · G&D VisionXS-IP-C-DP-UHR
MII- und des
Netzwerk-Einrichtung
Eingabetaste (lokales OSD).
Link-Aggregation
ARP-Modus ist nicht möglich!
und betätigen Sie die
-Taste, wählen Sie die Zeile
F11
und betätigen Sie die
Transmission 2 -Schnitt-
Transm. Redundancy
Remote-Hotkey (Stan-
lokalen Hotkey (Stan-
(ent-
Eingabetaste
und
Netzwerk
.
Eingabetaste
-
