1. Lockern Sie die Schrauben (1).
2. Stellen Sie die gewünschte Breite der Armlehne ein.
3. Ziehen Sie die Schraube wieder fest.
4. Wiederholen Sie die Schritte für die zweite Armlehne.

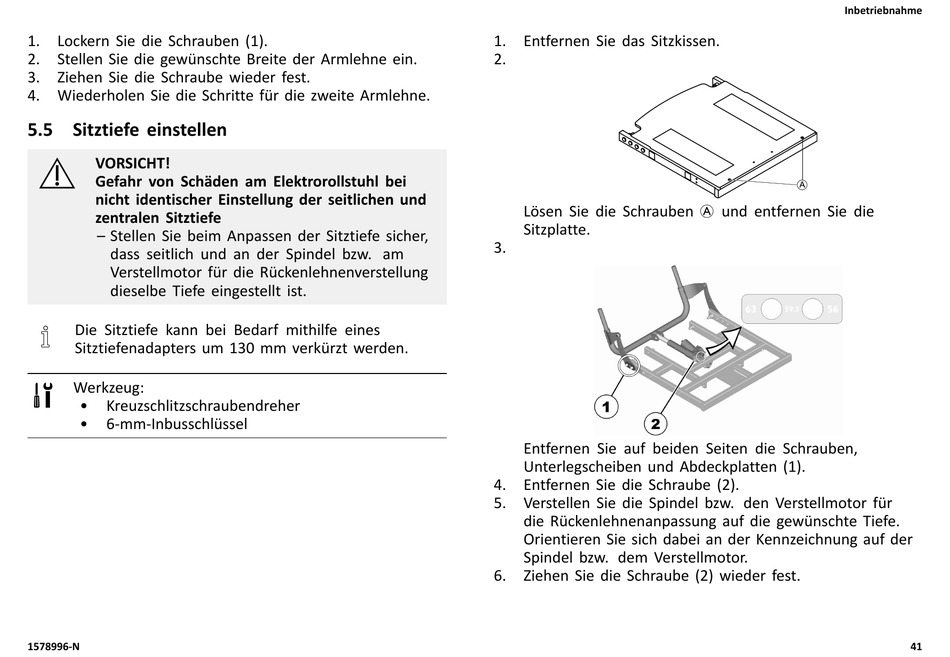

5.5 Sitztiefe einstellen

VORSICHT!
Gefahr von Schäden am Elektrorollstuhl bei
nicht identischer Einstellung der seitlichen und
zentralen Sitztiefe
– Stellen Sie beim Anpassen der Sitztiefe sicher,
dass seitlich und an der Spindel bzw. am
Verstellmotor für die Rückenlehnenverstellung
dieselbe Tiefe eingestellt ist.
Die Sitztiefe kann bei Bedarf mithilfe eines
Sitztiefenadapters um 130 mm verkürzt werden.
Werkzeug:
• Kreuzschlitzschraubendreher
• 6-mm-Inbusschlüssel
1578996-N
1. Entfernen Sie das Sitzkissen.
2.
Lösen Sie die Schrauben A und entfernen Sie die
Sitzplatte.
3.
Entfernen Sie auf beiden Seiten die Schrauben,
Unterlegscheiben und Abdeckplatten (1).
4. Entfernen Sie die Schraube (2).
5. Verstellen Sie die Spindel bzw. den Verstellmotor für
die Rückenlehnenanpassung auf die gewünschte Tiefe.
Orientieren Sie sich dabei an der Kennzeichnung auf der
Spindel bzw. dem Verstellmotor.
6. Ziehen Sie die Schraube (2) wieder fest.
