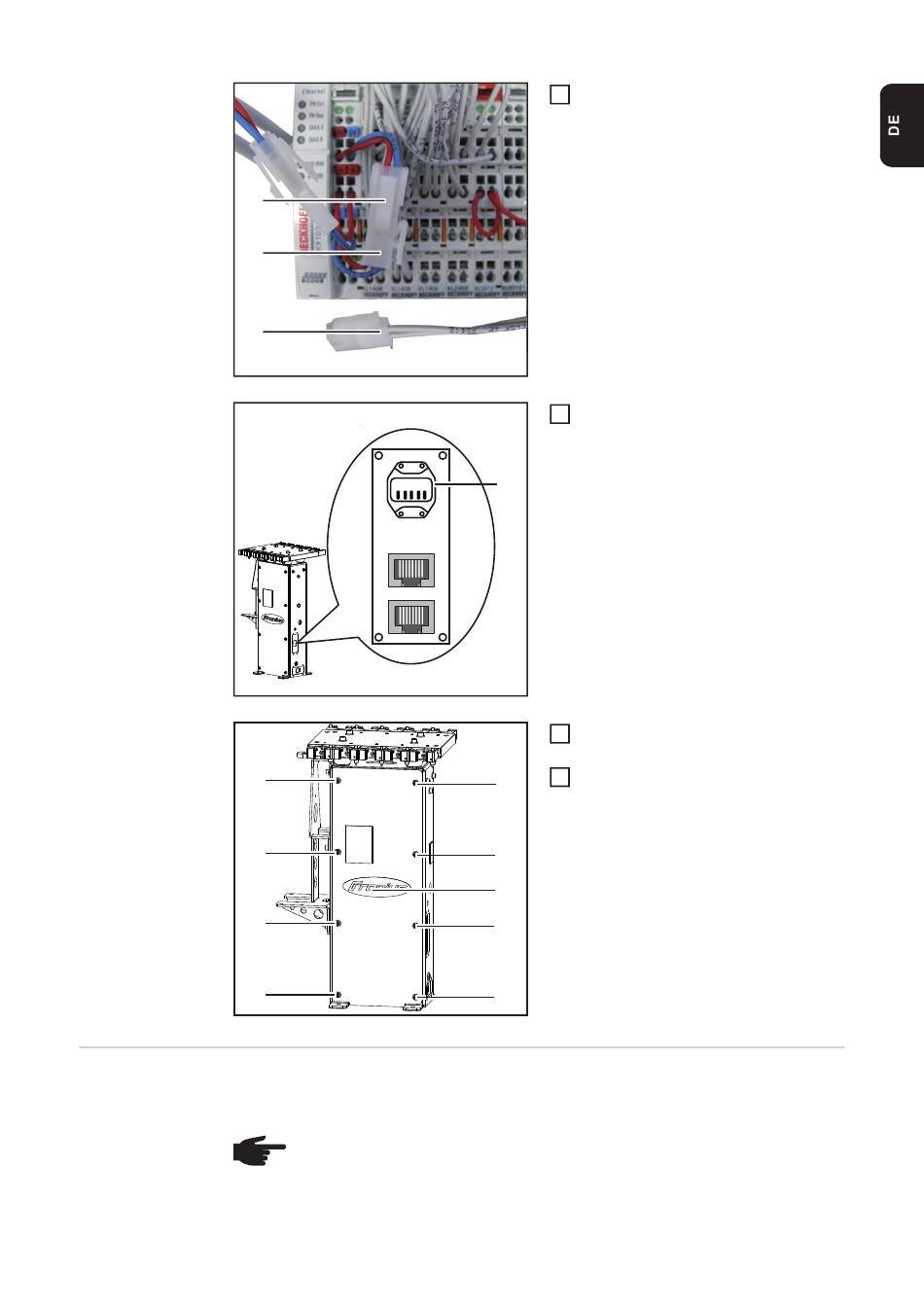

Spannungsver- Für die Versorgung des Interfaces über den Anschluss externe Spannungsversorgung „A"
sorgung über den wie folgt vorgehen:
Anschluss exter-
ne Spannungs-
versorgung „A"
herstellen (nur
Robacta TX)
HINWEIS! Feldbus-Koppler und Feldbus-Klemmen werden über den Anschluss
externe Spannungsversorgung „A" gemeinsam mit nur einem Spannungskreis
versorgt.
Stecker (5) an Stecker (4) anstecken
4
- Stecker (3) bleibt lose
Spannungsversorgung an den An-
5
schluss Versorgung +24 V AIDA (6)
anschließen
(6)
Deckel (2) auf die Rohrbogen-Wech-
6
selstation aufsetzen
8 Schrauben (1) festschrauben
7
(1)
(1)
(2)
(1)
(1)
11
