- Seite 1 / Perfect Charging / Perfect Welding / Solar Energy Bedienungsanleitung Fronius Wattpilot Go 11/22 J Fronius Wattpilot Home 11 J Ladelösung 42,0426,0400,DE 002-31032021 Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).
-
Seite 3: Inhaltsverzeichnis
Wandmontage Wattpilot an der Wand montieren Wattpilot verbinden Allgemeine Hinweise Installation Wattpilot HOME 11 J Notstrom-Betrieb Inbetriebnahme Ladevorgang beenden Datenkommunikation mit Wechselrichter Fronius Solar.wattpilot - App Übersicht Allgemein Download Mit WLAN verbinden App starten Hotspot einrichten WLAN einrichten Wattpilot hinzufügen... - Seite 4 Strompegel Next Trip Mode Kostenoptimierung Ladetimer Helligkeit LED-Farben Zeitzone Zugriffsverwaltung Kabelentriegelung Erdungsprüfung ID-Chips Passwort Internet Firmware-Update Anhang Technische Daten Technische Daten Fehlerstrom‑Erkennung Ersatzteile Sicherheitsfunktionen Standard-Einstellungen Statusmeldungen und Behebung Statusmeldungen Garantiebedingungen und Entsorgung Fronius Werksgarantie Entsorgung...
-
Seite 5: Sicherheitsvorschriften
Sicherheitsvorschriften Erklärung Sicher- GEFAHR! heitshinweise Bezeichnet eine unmittelbar drohende Gefahr. ▶ Wenn sie nicht gemieden wird, sind Tod oder schwerste Verletzungen die Folge. WARNUNG! Bezeichnet eine möglicherweise gefährliche Situation. ▶ Wenn sie nicht gemieden wird, können Tod und schwerste Verletzungen die Folge sein. -
Seite 6: Umgebungsbedingungen
Nicht voll funktionstüchtige Sicherheitseinrichtungen vor dem Einschalten des Gerätes von einem autorisierten Fachbetrieb instand setzen lassen. Schutzeinrichtungen niemals umgehen oder außer Betrieb setzen. Die Bedeutung der Sicherheits- und Gefahrenhinweise am Gerät sind aus dem Kapitel „Informationen am Gerät“ der Bedienungsanleitung des Gerätes zu entnehmen. Störungen, die die Sicherheit beeinträchtigen können, vor dem Einschalten des Gerätes beseitigen. -
Seite 7: Allgemeine Informationen
Allgemeine Informationen... -
Seite 9: Allgemeines

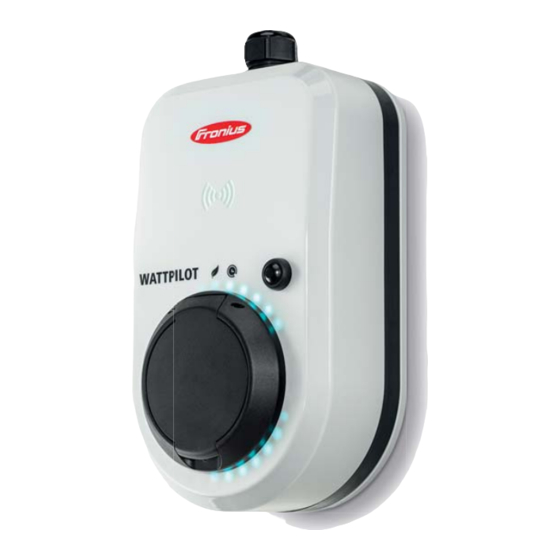

Allgemeines Bestimmungs- Der Fronius Wattpilot Go 11 J/22 J ist eine mobile Ladestation zum Laden von Elektro- gemäße Verwen- fahrzeugen für den Anschluss an ein Wechsel-/Drehstromnetz. dung Der Fronius Wattpilot Home 11 J ist eine Ladestation zum Laden von Elektrofahrzeugen für den fixen Anschluss an ein Wechsel-/Drehstromnetz. -
Seite 10: Lieferumfang
Die CEE‑Stecker des Adapter‑Sets unterscheiden sich auf Grund der Bauweise mit Reed‑Kontakt von fremdbezogenen Anbietern. ▶ Original-Feinsicherungen verwenden. ▶ Original-Adapter‑Sets verwenden. Fronius Wattpilot Go 11 J/22 J Montagehalterung, inkl. Schrauben und Dübel Wattpilot Go 11 J oder Wattpilot Go 22 J Feinsicherung (nur originale Fein- sicherungen verwenden) Diebstahl‑Sicherung... -
Seite 11: Sicherheit
Fronius Wattpilot Home 11 J Montagehalterung, inkl. Schrauben und Dübel Wattpilot Home 11 J Feinsicherung (nur originale Fein- sicherungen verwenden) Diebstahl‑Sicherung Reset-Karte ID-Chip Kurzanleitung Sicherheit WARNUNG! Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten. Schwerwiegende Personen- und Sachschäden können die Folge sein. - Seite 12 WARNUNG! Gefahr durch Kabel! Schwerwiegende Personen- und Sachschäden durch beschädigte oder frei verlegte Kabel können die Folge sein. ▶ Das Gerät nicht verwenden, wenn die am Gerät angebrachten oder angesteckten Kabel eine Beschädigung aufweisen. ▶ Das Gewicht des Geräts und des Ladekabels ausreichend abstützen. ▶...
- Seite 13 VORSICHT! Gefahr durch Hitzeentwicklung am Gerät! Ein Hitzestau kann zu nachhaltigen Schäden bis hin zum Brand führen. ▶ Das Gerät niemals während des Ladevorgangs abdecken. ▶ Kabel vollständig von einer Kabeltrommel abrollen. ▶ Richtige Montagelage beachten. Den Stecker niemals am Kabel aus der Steckverbindung ziehen! Die Vorgaben des Netzbetreibers bezüglich 1‑phasiger Ladung und der daraus mögli- cherweise resultierenden asymmetrischen Netzbelastung beachten! Das Gerät verfügt über ein eingebautes FI-Schutzmodul mit Fehlerstrom-Erkennung...
-
Seite 14: Bedienelemente Und Anzeigen
Die Höhe des voreingestellten Ladestroms kann in der App angepasst werden (siehe Strompegel). Standard-Einstellungen Fronius Wattpilot Go 11 J/Home 11 J: 6 A, 10 A, 12 A, 14 A, 16 A Fronius Wattpilot Go 22 J: 10 A, 16 A, 20 A, 24 A, 32 A ID-Chip Mit dem ID-Chip kann der Zugriff zum Fronius Wattpilot personalisiert werden. -
Seite 15: Reset-Karte
In den Einstellungen der App kann unter „Zugriffsverwaltung“ und „Authentifizierung erforderlich“ die Authentifizierung zum Laden aktiviert werden (siehe Zugriffsverwal- tung). Das Laden bei aktivierter Authentifizierung ist nach dem Scannen des mitgeliefer- ten ID-Chips oder durch Bestätigung in der App möglich. Zum Scannen den ID-Chip kurz vor den Kartenleser des Wattpiloten halten. -
Seite 16: Aktivieren
Next Trip Mode Der Wattpilot ist im Next Trip Mode. Die zweite LED leuchtet weiß. Die zweite LED blinkt orange (siehe Kapitel Statusmel- dungen). Die zweite LED blinkt rot (siehe Kapitel Statusmeldun- gen). Startet Der Wattpilot startet oder macht einen Neustart. Die LEDs leuchten in Regenbogen-Farben. - Seite 17 Warte auf Auto Der Wattpilot erkennt das angeschlossene Fahrzeug und die eingestellten Lade-Parameter. Der Ladevorgang wurde von der Ladestation freigegeben, aber vom Auto noch nicht gestartet. Wenig gelbe LEDs leuchten bei niedrigem Ladestrom. Viele/Alle gelben LEDs leuchten bei hohem Ladestrom. Laden 1-phasig Der Wattpilot lädt 1-phasig (230 V) mit niedrigem bis hohem Ladestrom.
- Seite 18 ID‑Chip erkannt Der Wattpilot hat einen berechtigten ID‑Chip erkannt. 5 LEDs leuchten grün. Unerlaubte Eingabe Der Wattpilot zeigt eine unerlaubte Eingabe an. Das drücken des Druckknopfs war nicht erlaubt oder ein ID‑Chip wurde erkannt, ist aber nicht berechtigt. 5 LEDs leuchten rot. Erdungsprüfung deaktiviert Die Erdungsprüfung ist deaktiviert.
- Seite 19 Hohe Temperatur Die Temperatur des Wattpilot ist zu hoch. Der Ladestrom wird reduziert. Nähere Informationen siehe Statusmeldungen. Die LEDs leuchten gelb, oben blinken die LEDs rot. Update Die Firmware des Wattpilot wird aktualisiert. Das Update kann einige Minuten dauern. Die Ladestation nicht abstecken. Alle LEDs blinken rosa, der Fortschritt des Updates wird mit gelben LEDs angezeigt.
-
Seite 20: Funktionen
Wattpilot zu erhöhen, ist eine Mindest-Ladedauer von 5 Minuten hinterlegt. Die überschüssige Energie einer PV‑Anlage (Photovoltaik‑Anlage) kann genutzt werden. Die Voraussetzungen dafür sind ein kompatibler Wechselrichter im gleichen Netzwerk wie der Wattpilot und ein Fronius Smart Meter (weitere Informationen siehe Datenkom- munikation mit Wechselrichter). - Seite 21 Die Einstellungen des Startleistungs- und 3‑Phasen‑Leistungspegels können unter Kos- tenoptimierung in der Fronius Solar.wattpilot - App vorgenommen werden. Die Regelung des Leistungspegels ist nur in Leistungsschritten möglich, die 1-Ampere- Schritten entsprechen. In unten stehender Tabelle ist der Ladestrom in Ampere (A) und die entsprechende Ladeleistung für 1‑phasig und 3‑phasig in Kilowatt (kW) aufgelistet.
- Seite 22 Prioritäten im System zwischen Batterie, Ohmpilot und Wattpilot Über die Einstellung „Grenzwert PV-Batterie“ und „Grenzwert Ohmpilot“ in der Fronius Solar.wattpilot‑App (siehe Kapitel Kostenoptimierung) kann die Priorität des Wattpilot beeinflusst werden. Je nach Höhe der gewählten Grenzwerte kann definiert werden, unter welchen Bedingungen die Ladung des Elektrofahrzeugs startet.
-
Seite 23: Flexibler Stromtarif
Energie versorgt, nachdem das Elektrofahrzeug und die Batterie vollgeladen sind. WICHTIG! Das Energiemanagement mit den digitalen Ausgängen (I/Os) am Fronius Wechselrichter darf nicht für das Lastmanagement des Wattpilot verwendet werden! Die Prioritäten der Lasten sind nicht eindeutig. Flexibler Stromta- Der flexible Stromtarif kann genutzt werden, wenn Strom von Stromlieferanten bezogen wird, der stündlich über die Strombörse abgerechnet wird, z. -
Seite 24: Verschiedene Lademodi
Aktivierung Der Eco Mode kann unter Kostenoptimierung in der App konfiguriert werden und durch Betätigen des Druckknopfs (< 0,5 s) oder über die Fronius Solar.wattpilot‑App aktiviert werden. HINWEIS! Die Batterie der PV‑Anlage wird zuerst entladen! Ist eine stationäre Batterie im System vorhanden, wird bei Unterschreiten der Strom- preis-Schwelle zuerst die Batterie der PV‑Anlage entladen, bevor Netzstrom bezogen... -
Seite 25: Next Trip Mode
Im Eco Mode wird das Elektrofahrzeug um ca. 15 Uhr mit dem Wattpilot verbunden, da eine fixe zusätzliche Reichweite des Elektrofahrzeugs nicht notwendig ist, jedoch günsti- ger Strom geladen werden soll. In der Fronius Solar.wattpilot-App muss unter Kostenop- timierung der PV‑Überschuss und/oder Flexibler Stromtarif aktiviert und eingestellt sein. - Seite 26 (Jahreszeit, Fahrgeschwindigkeit, Auto-Modell, ...) kann es dadurch zu Abweichungen bei der tatsächlichen Reichweite kommen. Beim Einstellen der Lademenge wird der tatsächliche Ladezustand der Batterie des Elektrofahrzeugs nicht ausgelesen. Der Modus kann unter „Next Trip Mode“ in der Fronius Solar.wattpilot‑App eingestellt werden (siehe Next Trip Mode).
- Seite 27 Die tägliche Fahrt zur Arbeit und zurück nach Hause beträgt 50 km und muss um 8 Uhr angetreten werden. In der Fronius Solar.wattpilot-App muss einmal unter Next Trip Mode die Kilometer und die Abfahrtszeit angegeben werden. Für die Berechnung von 100 km werden 18 kWh herangezogen.
-
Seite 29: Installation Und Inbetriebnahme
Installation und Inbetriebnahme... -
Seite 31: Standort-Wahl Und Montagelage
Standort-Wahl und Montagelage Standort-Wahl Bei der Standort‑Wahl folgende Kriterien beachten. Der Wattpilot ist ohne direkter Sonneneinstrahlung für den Betrieb im Außenbereich geeignet. Der Wattpilot ist für den Betrieb im gut belüftetem Innenbereich geeig- net. Den Wattpilot nicht in Räumen mit erhöhter Gefahr durch Ammoniak- gase betreiben. - Seite 32 Den Wattpilot nicht horizontal montieren. Den Wattpilot nicht auf einer schrägen Fläche montieren. Den Wattpilot nicht auf einer schrägen Fläche mit dem Anschluss nach unten montieren. VORSICHT! Gefahr durch Hitzeentwicklung am Gerät! Ein Hitzestau kann zu nachhaltigen Schäden bis hin zum Brand führen. ▶...
-
Seite 33: Wandmontage
Wandmontage Wattpilot an der Bei der Montage der Montagehalterung darauf achten, dass sie nicht verzogen oder Wand montieren deformiert wird. Die folgenden Darstellungen können vom tatsächlichen Produkt leicht abweichen, der Wattpilot Home 11 J hat keinen Netzstecker. -
Seite 34: Wattpilot Verbinden
Wattpilot verbinden Allgemeine Hin- VORSICHT! weise Die Installation und Inbetriebnahme darf nur durch eine Elektrofachkraft durch- geführt werden! Anforderungen an die Qualifikation von Elektrofachkräften - Kenntnis und Beachtung der 5 Sicherheitsregeln für das Arbeiten an elektrischen Anlagen. ▶ Freischalten. ▶ Gegen Wiedereinschalten sichern. -
Seite 35: Notstrom-Betrieb
Wenn der Ladestrom pro Phase nicht durch den Notstrom abgedeckt werden kann, muss der Wattpilot außerhalb der Notstrom-Lasten angeschlossen werden. Vorausset- zung für den Notstrom-Betrieb ist ein Fronius Wechselrichter. Wenn der Wattpilot im Notstrom-Kreis eines PV‑Systems angeschlossen ist und dadurch der Gesamtstrom einer Phase überschritten wird, schaltet der Wechselrichter den Not-... -
Seite 36: Ladevorgang Beenden
Datenkommuni- Das Laden mit PV-Überschuss (siehe PV-Überschuss) ist mit einem unterstützten Fro- kation mit Wech- nius Wechselrichter an dem ein primärer Fronius Smart Meter angeschlossen ist, selrichter möglich. Sobald sich ein Wechselrichter im Netzwerk befindet, koppelt sich der Wattpilot einmalig automatisch mit dem ersten Wechselrichter der gefunden wird. -
Seite 37: Fronius Solar.wattpilot - App
Fronius Solar.wattpilot - App... -
Seite 39: Übersicht
WLAN einrichten) Zugriff auf den Wattpiloten. Download Die Fronius Solar.wattpilot‑App ist abhängig vom Endgerät, mit dem der Wattpilot betrie- ben wird, auf der jeweiligen Plattform erhältlich. Die App kann auf der jeweiligen Platt- form aktualisiert werden. Download der App über... -
Seite 40: Mit Wlan Verbinden
Der Verbindungsaufbau kann bis zu 1 Minute dauern! Bei einer geringen Signalstärke muss z. B. ein WLAN-Repeater installiert werden. Den weiteren Anweisungen in der App folgen. Wattpilot hin- Neue oder verbundene Wattpiloten können in der Fronius Solar.wattpilot‑App hinzu- zufügen gefügt werden. Auf das „+“‑Symbol klicken. -
Seite 41: Laden
Laden Startseite Die folgende Abbildung zeigt die Startseite „Laden“ der Fronius Solar.wattpilot‑App. Durch Berühren des App‑Icons kann die „Wattpilot auswählen“ Seite aufgerufen werden. Über das „+“-Icon kann ein neuer Wattpilot hinzugefügt werden. Folgende Ansichten sind im Haupt- fenster möglich: „Leistung“... - Seite 42 angemeldeten ID‑Chips abgerufen werden. Beim Eintrag „Total“ kann die Liste als .csv‑Datei herunter geladen werden. Folgende Daten werden in der Datei angezeigt: Nummer: Fortlaufende Nummer der Session. Eine Session ist die Zeitspanne zwischen An- und Abstecken des Ladekabels. Session ID: Eindeutige Identifikations‑Nummer. ID‑Chip: Angabe des angemeldeten ID‑Chips.
-
Seite 43: Einstellungen
Einstellungen Strompegel Es können 5 verschiedene Strompegel eingestellt werden. Die Strompegel werden durch Betätigen des Druckknopfs am Wattpilot von Stufe 1 (schonend) bis Stufe 5 (schnell) durchgeschaltet. Gewünschte Stufen durch Klicken in das jeweilige Feld anpassen. Absolutes Maximum Mit dieser Einstellung kann der maximale Ladestrom des Wattpiloten eingestellt werden. Höhere Ladeströme können nicht mehr ausgewählt werden. -
Seite 44: Pv-Überschuss
Grenzwert Ohmpilot Ist ein Fronius Ohmpilot im PV-System verbaut, kann hier ein Grenzwert für die Tempe- ratur eingestellt werden. Unter dem eingestellten Wert wird bevorzugt mit der zur Verfügung stehenden Energie geheizt. Über diesem Wert wird die Heizleistung des Ohmpiloten zur Ladung des Autos verwendet. -
Seite 45: Ladetimer
Auto Beim intelligenten Laden kann zur Erfüllung bestimmter Ladebedingungen der Ladevor- gang unterbrochen oder der Ladestrom verringert werden. Für ein reibungsloses intelli- gentes Laden müssen autospezifische Einstellungen festgelegt werden. HINWEIS! Das Elektrofahrzeug ist nicht angeführt - Standard Ladeverhalten wählen. Falls das zu ladende Elektrofahrzeug nicht aufgelistet ist, ist kein spezielles Ladeverhal- ten bekannt. -
Seite 46: Led-Farben
LED-Farben Anpassen der LED-Farben. Zeitzone Einstellen der Zeitzone. Durch Aktivieren von „Automatische Sommerzeitumstellung“ wird automatisch die Sommer- und Winterzeit eingestellt. Zugriffsverwal- Im Menü „Zugriffsverwaltung“ kann eingestellt werden, ob das Laden automatisch oder tung nach einer Bestätigung gestartet wird. Offen Der Ladevorgang wird automatisch nach dem Anschließen der Kabel gestartet. Authentifizierung erforderlich Die Ladung wird erst nach der Bestätigung in der App oder Scan des mitgelieferten ID‑Chips gestartet. -
Seite 47: Erdungsprüfung
Es können bis zu 10 ID-Chips verwendet werden. Der ID-Chip wird für die Authentifizie- rung und das Aufzeichnen benutzerabhängiger Lademengen verwendet. HINWEIS! Ein ID‑Chip kann bei mehreren Fronius Wattpiloten angelernt werden. ID-Chip anlernen Den ID-Chip auf den Kartenleser des Wattpilot legen. -
Seite 48: Internet
„Internet“ wird angezeigt, welche Firmware-Version installiert ist und ob ein Update verfügbar ist. Firmware Aktualisierung Auf „Update verfügbar“ klicken. Auf „Update“ klicken. HINWEIS! Nach einem Firmware-Update prüfen, ob auch die Fronius Solar.wattpilot‑App aktuali- siert werden muss. Die Fronius Solar.wattpilot‑App kann über die jeweilige Plattform (Google Play, App Store) aktualisiert werden. -
Seite 49: Anhang
Anhang... -
Seite 51: Technische Daten
Technische Daten Technische Daten Fronius Wattpilot Go 11 J Go 22 J Home 11 J Max. Ladeleistung 11 kW 22 kW 11 kW Netzformen TT / TN / IT Netzanschluss CEE‑Stecker rot CEE‑Stecker rot 5‑poliges Kabel 16 A, 5‑polig 32 A, 5‑polig ohne Stecker inkl. -
Seite 52: Fehlerstrom-Erkennung
Adaptererkennung mit automatischer Reduzierung auf 16 A (Wattpilot Go 22 J) Temperaturüberwachung Standard-Einstel- Der Wattpilot funktioniert mit folgenden Standard-Einstellungen bei der Inbetriebnahme, lungen ohne weitere Einstellungen in der Fronius Solar.wattpilot‑App vorzunehmen. Die Stan- dard-Einstellungen können mit der Reset‑Karte wiederhergestellt werden. -
Seite 53: Lademodus
Wattpilot Go 11 J Go 22 J Home 11 J Lademodus Eco Mode Next Trip Mode Strompegel Alle Stufen aktivieren Stufe 1 (schonend) 10 A Stufe 2 10 A 16 A 10 A Stufe 3 12 A 20 A 12 A Stufe 4 14 A 24 A... - Seite 54 Wattpilot Go 11 J Go 22 J Home 11 J Ladetimer Ladetimer deaktiviert Helligkeit Helligkeit Max. LEDs nach 10 s im Standby ausschalten LED-Farben Bereit R = 0, G = 0, B = 255 Lädt R = 0, G = 255, B = 255 Fertig R = 0, G = 255, B = 0 Zeitzone...
-
Seite 55: Statusmeldungen Und Behebung
Statusmeldungen und Behebung Statusmeldungen Auf Grund von Phasen-, Spannungs- und Schaltfunktionsprüfungen des Fronius Wattpi- lot kann es zur Verweigerung einer Ladung kommen. Die Statusmeldungen werden über die LED-Statusanzeige (siehe LED-Statusanzeige) direkt am Wattpilot und in der App unter „Status“ angezeigt. - Seite 56 101 - Temperatur zu hoch (die LEDs leuchten gelbt, oben blinken die LEDs rot) Ursache: Dauerbelastung. Falsch verlegte Kabel. Behebung: Gerät ausstecken und abkühlen lassen. 105 - Keine Daten zum flexiblen Stromtarif verfügbar (erste oder zweite LED - Eco Mode oder Next Trip Mode - blinkt rot) Ursache: Flexibler Stromtarif kann nicht abgerufen werden.
- Seite 57 Feinsicherungen verwenden. Ursache: Die Helligkeit der LEDs wurde auf 0 gestellt. Behebung: Die Helligkeit der LEDs in der Fronius Solar.wattpilot-App erhöhen. Ursache: „LEDs nach 10 s im Standby ausschalten“ ist aktiviert. Behebung: „LEDs nach 10 s im Standby ausschalten“ deaktivieren oder den Druck-...
-
Seite 58: Garantiebedingungen Und Entsorgung
Garantiebedingungen und Entsorgung Fronius Werksga- Detaillierte, länderspezifische Garantiebedingungen sind im Internet erhältlich: rantie www.fronius.com/solar/garantie Entsorgung Der Hersteller Fronius International GmbH nimmt das Altgerät zurück und sorgt für eine fachgerechte Wiederverwertung. Die nationalen Vorschriften zur Entsorgung von Elektro- nikaltgeräten beachten. - Seite 60 FRONIUS INTERNATIONAL GMBH Froniusstraße 1 A-4643 Pettenbach AUSTRIA contact@fronius.com www.fronius.com Under www.fronius.com/contact you will find the addresses of all Fronius Sales & Service Partners and locations...
