6.1.6 Änderung des Bildschirmlayouts
1.
Wählen Sie im Hauptmenü [Bildschirmlayout >>] aus.
2.
Wählen Sie einen normalen Bildschirm aus, z. B. Bildschirm für alle Parameter,
Bildschirm mit großen Ziffern usw.
3.
Sie können ggf. auch die funktionelle Ansicht Geteilter Bildschirm, z. B. Minitrends,
auswählen. Aber diese funktionelle Ansicht steht nur für den Bildschirm Alle
Parameter zur Verfügung.
Im Konfigurationsmodus können Sie [Bildschirme] und dann den gewünschten Bildschirm
auswählen. Der ausgewählte Bildschirm wird dann angezeigt, wenn die Konfiguration
angewendet wird.
6.2 Darstellung von Minitrends
6.2.1 Geteilter Minitrend-Bildschirm

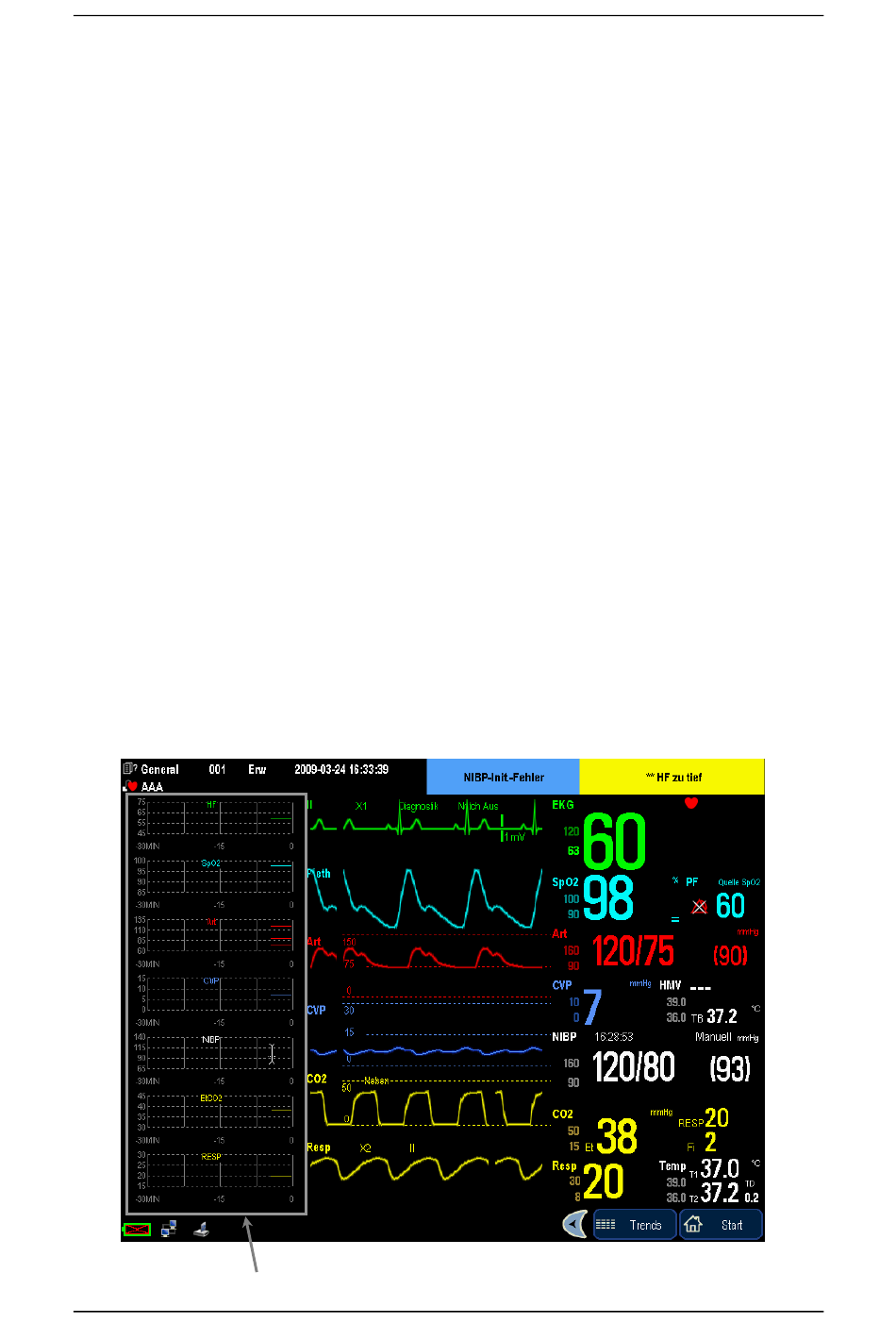

Sie können den Bildschirm Alle Parameter teilen, sodass der linke Bildschirmteil, wie in der
Abbildung unten dargestellt, neben den Kurven kontinuierlich Grafik-Minitrends zeigt.
Um einen geteilten Minitrend-Bildschirm zu erhalten, können Sie folgendermaßen
vorgehen:
Wählen Sie im Hauptmenü [Bildschirmlayout >>] → [Minitrends] → [OK] aus.
Minitrend-Ansicht
6-3
