PI H-824.G2 Benutzerhandbuch Seite 36

5 Installation
Verkabelung für Vakuum
Controller
Hexapod
A
1
2
3
4
5
6
7
* Muss separat bestellt werden
** Aus dem Lieferumfang des Hexapods (S. 15)
32 Version: 2.4.0

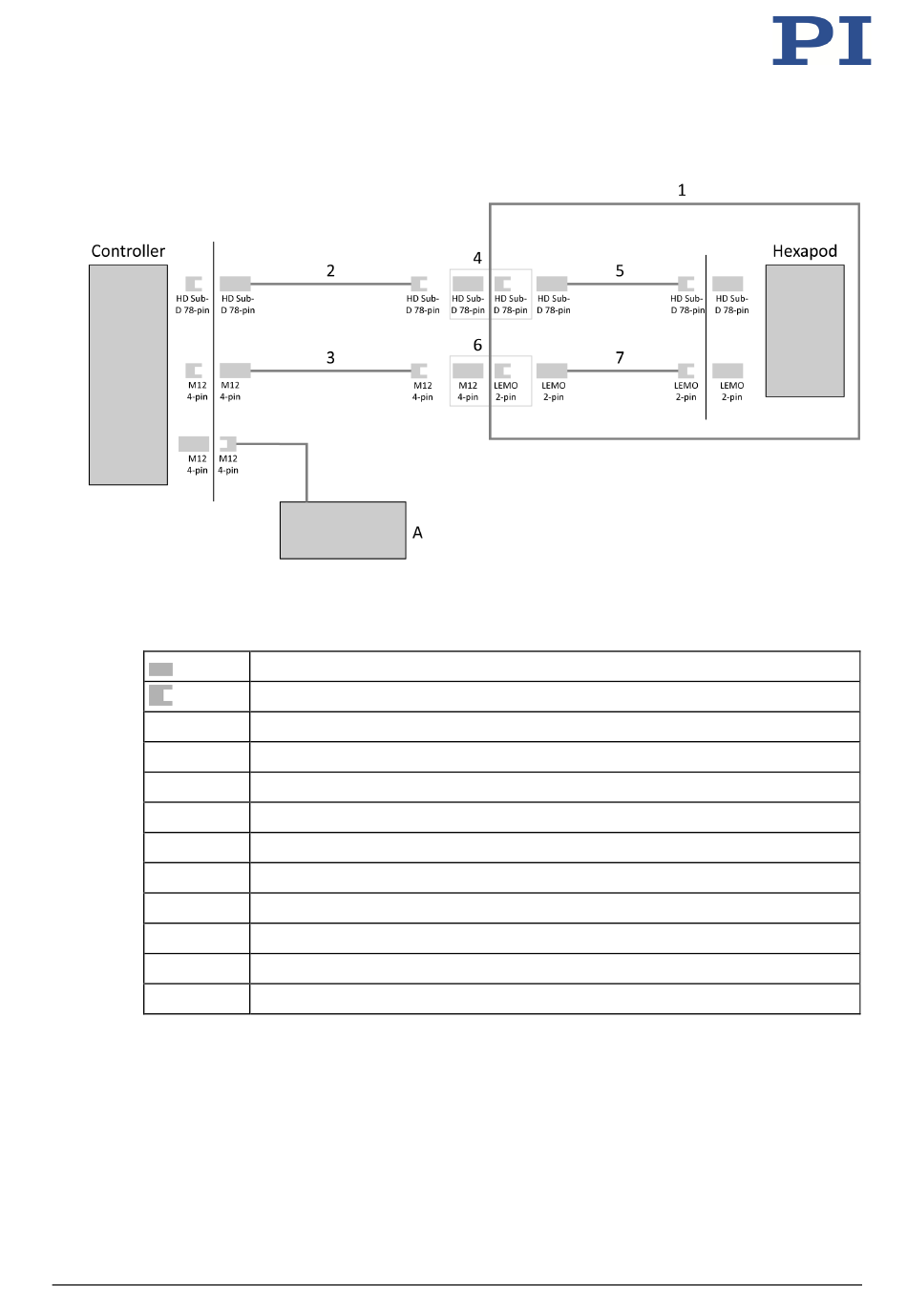

Abbildung 14: Anschlussschema Kabelsatz für vakuumtauglichen Hexapod
Einbaustecker / Stecker, männlich
Buchse / Kupplung, weiblich
Siehe „Geeignete Controller" (S. 16)
H-824.D2V oder H-824.G2V
Netzteil aus dem Lieferumfang des Controllers, Ausgang 24 V DC
Vakuumkammer
Datenübertragungskabel*
Stromversorgungskabel*
Vakuumdurchführung für Datenübertragung**
Datenübertragungskabel Vakuumseite**
Vakuumdurchführung für Stromversorgung**
Stromversorgungskabel Vakuumseite**
MS200D H-824 Hexapod Mikroroboter
