7.2.2 Den SE32 mit dem Sensor-Fitting S030
verbauen
→ Den SE32 auf das Sensor-Fitting
SE32
1
→ Den SE32 um eine Vierteldrehung
2
→ Die seitliche Schraube anziehen, um
S030
3

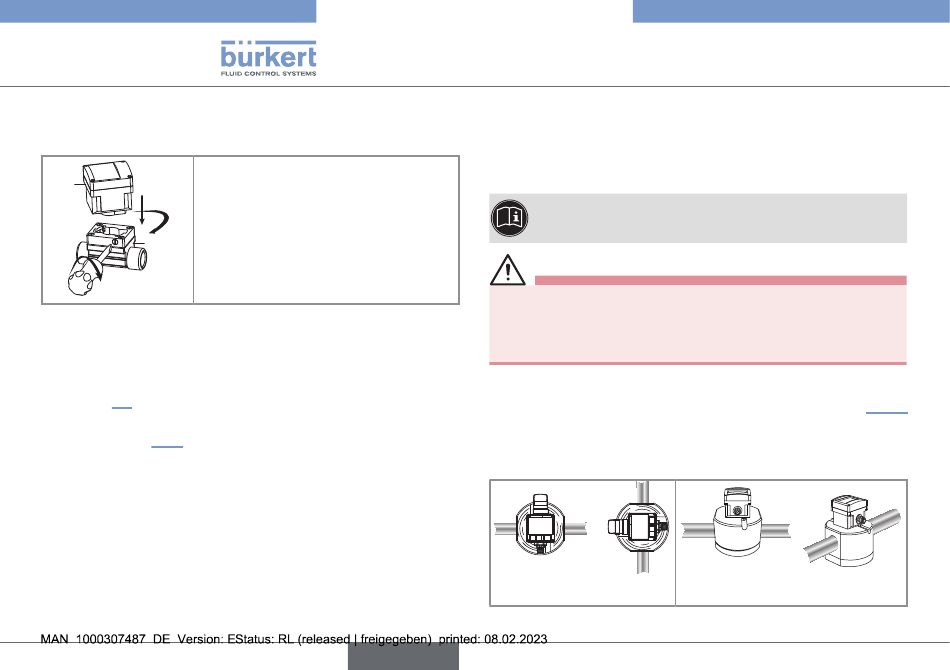

Abb. 3: Montage des SE32 auf das Sensor-Fitting S030
7.2.3 Die Installation des 8032
vervollständigen
→ Das Gerät verkabeln und mit Spannung versorgen (siehe
Kapitel 7.4).
→ Den K-Faktor einstellen oder ihn durch ein Teach-In bestimmen
(siehe Kapitel 9.5.2)
7.3 Flüssigkeitsinstallation des SE32
mit einem S077 Sensor-Fitting
Der SE32 wird in ein auf dem Rohr montiertes Sensor-Fitting S077
eingesteckt. Der SE32 wird in ein auf dem Rohr montiertes Sensor-
Fitting S077 durch ein Rotationssystem mit Vierteldrehung montiert:

1. Das Sensor-Fitting S077 in das Rohr einbauen.

2. Den SE32 mit dem Sensor-Fitting S077 verbauen.
3. Installation abschließen.
20
S030 setzen.
drehen.
den SE32 an dem Sensor-Fitting
zu verriegeln. (max. Anziehdreh-
moment 1 Nm, d. h. 0,74 lbf ft).
deutsch
Type 8032 / SE32
Installation und Verkabelung
7.3.1 Das Sensor-Fitting S077 in das Rohr
einbauen
→ Ein Sensor-Fitting S077 so auswählen, dass es für die Visko-
sität der Flüssigkeit im Rohr geeignet ist.
Um das Sensor-Fitting auszuwählen, das Datenblatt des
entsprechenden Sensor-Fittings beachten.
VORSICHT
Gefahr der Beschädigung bei der Installation des
Sensor-Fittings.
▶ Die Installationshinweise einhalten, die in der Bedienungsan-
leitung des Sensor-Fittings genannt sind.
→ Das Sensor-Fitting S077 so in die Rohrleitung installieren, dass
- die Ovalradachsen in der Horizontalebene sind, wie in Abb. 4
dargestellt.
- Die in der Bedienungsanleitung des verwendeten Sensor-
Fittings genannten Installationshinweise beachten.
Richtig
Abb. 4: Die Spindeln der Ovalradachsen müssen horizontal liegen
Falsch
