Typ 8025 – 8035 – SE35
Installation
7.3
Installation des Durchflussmessgeräts 8035
Das Durchflussmessgerät 8035 besteht aus einem Durchflusstransmitter SE35 und einem Sensor-Fitting
S030. Der Durchflusstransmitter SE35 wird in dem Sensor-Fitting S030 in Vierteldrehung-Schritten instal-
liert, dazu sind folgende Schritte auszuführen:
1. Das Sensor-Fitting S030 an der Rohrleitung anbringen,
2. Den Durchflusstransmitter SE35 in das Sensor-Fitting S030 einsetzen,
3. Die Installation des Durchflussmessgeräts 8035 abschließen.
7.3.1
Das Sensor-Fitting S030 an der Rohrleitung anbringen
→ Ein Sensor-Fitting Typ S020 auswählen, das zur Fließgeschwindigkeit des Flüssigkeit passt.
Das Sensor-Fitting anhand der Berechnungstabellen im Datenblatt des entsprechenden Sensor-
Fittings auswählen.
→ Position des Sensor-Fittings in Anlehnung an die Konstruktion der Rohre so wählen, dass:
- die je nach Aufbau der Rohrleitungen erforderlichen Mindestein- und -auslaufstrecken vor und nach
dem Sensor einhalten, Siehe Bild 4, Kapitel 7.2.1 und Norm EN ISO 5167-1.
- Rohrleitung am Sensor-Fitting muss immer bis zur Höhe des Sensors gefüllt sein (Siehe Bild 5,
Kapitel 7.2.1),
- bei vertikaler Montage verläuft die Fließrichtung nach oben (Siehe Bild 5, Kapitel 7.2.1).
- Bildung von Luftblasen in der Rohrleitung am Sensor-Fitting vermeiden (Siehe Bild 5, Kapitel 7.2.1).
→ Falls erforderlich, einen Strömungsgleichrichter verwenden, um die Messpräzision zu verbessern.
→ Die Installationshinweise in der Bedienungsanleitung des verwendeten Sensor-Fittings beachten.
7.3.2
Den Durchflusstransmitter SE35 in das Sensor-Fitting S030
einsetzen
3

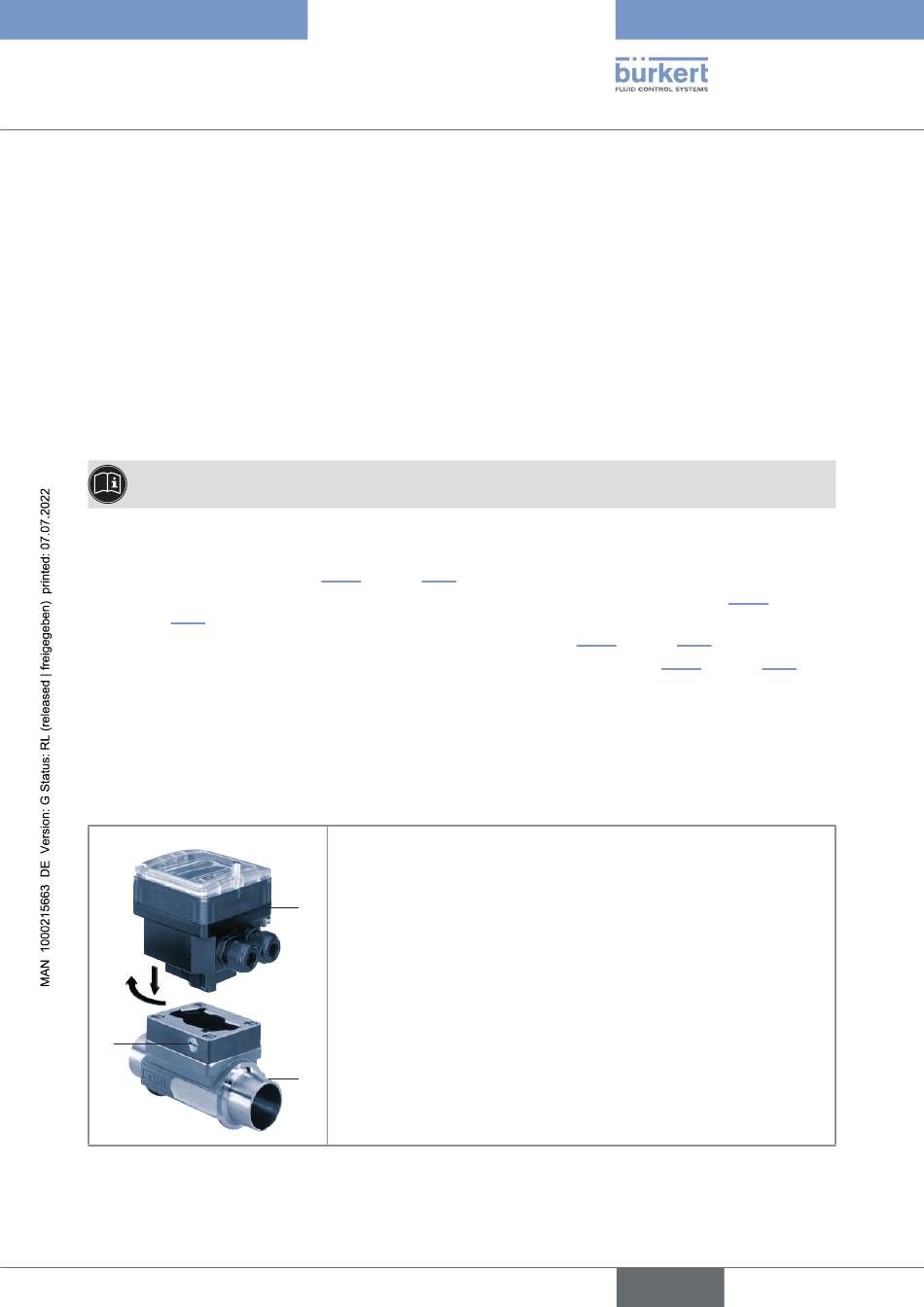

Bild 7:
Installation des Durchflusstransmitters SE35 auf einem Sensor-Fitting S030
→ Den Durchflusstransmitter [2] in das Sensor-Fitting [1] einsetzen.
→ Den Durchflusstransmitter [2] um eine Vierteldrehung drehen.
→ Die seitliche Schraube oder Schrauben [3] festziehen, um den
2
Durchflusstransmitter am Sensor-Fitting zu verriegeln.
1
Deutsch
35
