Type 8032 / SE32
Justierung und Funktionen
Hysteresebetrieb
Die Zustandsänderung erfolgt, wenn ein Schwellenwert erkannt
wird (steigender Durchfluss: hoher Schwellenwert (OHI) zu
erkennen, sinkender Durchfluss: niedriger Schwellenwert (OLO)
zu erkennen).
Kontakt Nicht invertiert
ON
Durch-
OFF
fluss
OLO OHI

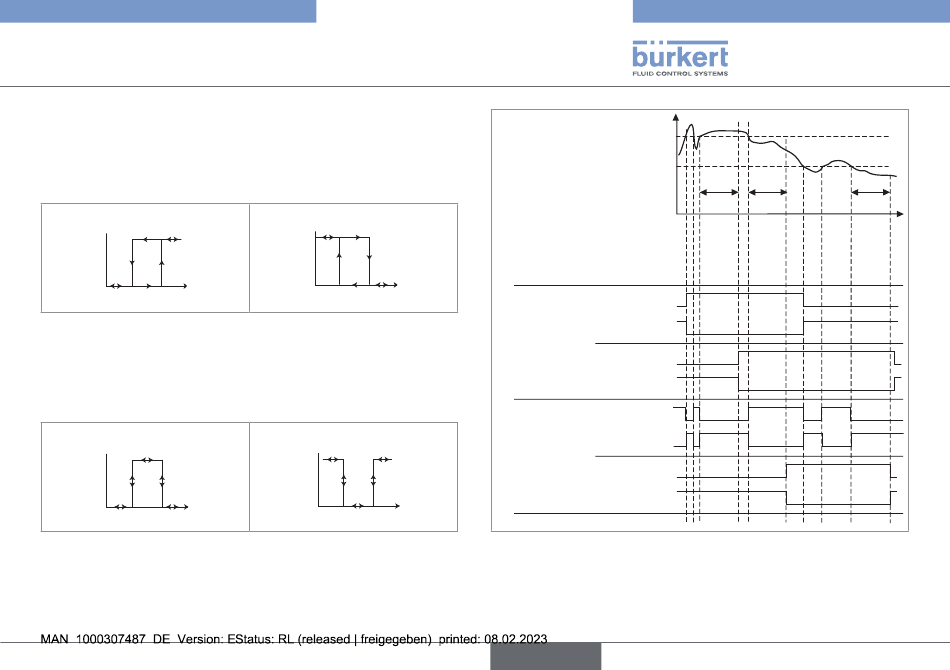

Abb. 31: Hysteresebetrieb des Transistorausgangs
Fensterbetrieb
Der Zustandswechsel erfolgt, wenn einer der Schwellenwerte
erreicht wird.
Kontakt Nicht invertiert
ON
Durch-
OFF
fluss
OLO OHI
Abb. 32: Fensterbetrieb des Transistorausgangs
Die Zeitverzögerung (DEL) gilt für beide Ausgangsschwellen. Die
Umschaltung erfolgt nur, wenn eine der Schwellen (OHI - OLO)
länger als diese Zeitverzögerung überschritten wird.
Kontakt Invertiert
ON
Durch-
OFF
OLO OHI
fluss
Kontakt Invertiert
ON
Durch-
OFF
fluss
OLO OHI
Durchfluss
OHI
OLO
OUT
Hysteresebetrieb
ON
Nicht invertiert
OFF
ON
DEL = 0 s
Invertiert
OFF
ON
Nicht invertiert
OFF
ON
DEL = 2 s
Invertiert
OFF
Fensterbetrieb
ON
Nicht invertiert
OFF
ON
DEL = 0 s
Invertiert
OFF
ON
Nicht invertiert
OFF
ON
DEL = 2 s
Invertiert
OFF
Abb. 33: Beispiele für das Verhalten des Transistor- oder
Relaisausgangs eines 8032 oder eines SE32 mit S077,
je nach Durchflussmenge und gewähltem Betrieb.
deutsch
2 s 2 s 2 s
t
