nicht angeschlossen
250 V AC
N L 1
3
(1)
2
Relaisausgang, stromlos
geschlossen (NC)
Spannungsver-
Last (z. B.
sorgung (2)
Magnetventil)

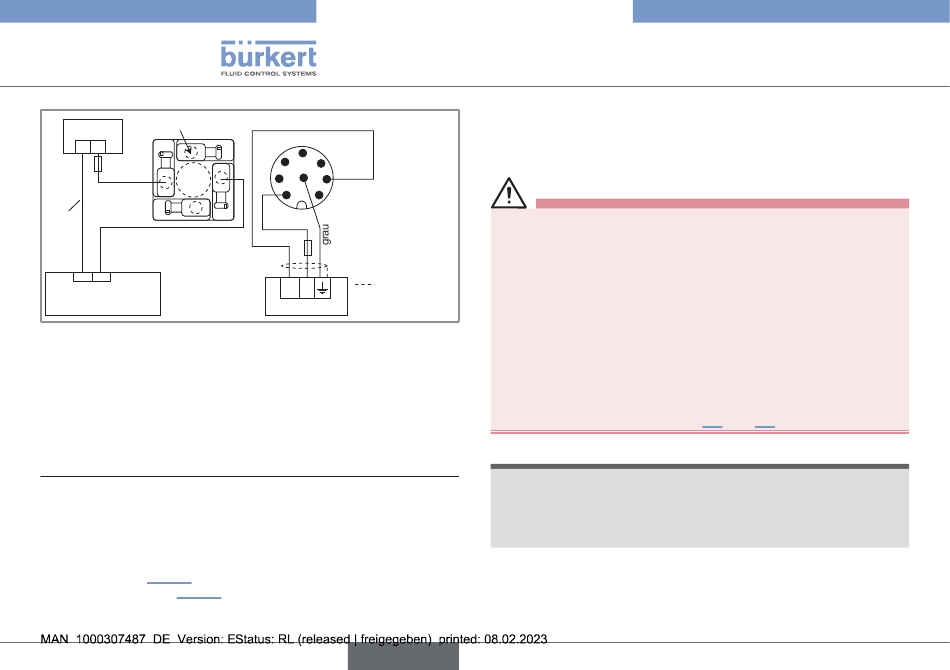

Abb. 29: NC-Verdrahtung des Relaisausgangs einer Version mit
einem 8-poligen M12-Feststecker
(*) Funktionserde
(1) Einen Spannungsbegrenzer je nach gewählter Last wählen, z. B. für
das Magnetventil einen festen Stecker nach EN 175301-803 mit integ-
riertem Varistor.
(2) Wenn der Stromausgang benötigt wird, den 8-poligen M12-Stecker
verdrahten gemäß Abb. 26, wenn der Stromausgang im Sink-Modus ver-
drahtet ist, oder gemäß Abb. 27, wenn der Stromausgang im Sourcing-
Modus verdrahtet ist.
32
grün
5
6
4
7
3
8
1 2
weiß
(*)
Abschirmung
des
- +
Stromkabels
12...36 V DC
deutsch
Type 8032 / SE32
Installation und Verkabelung
8

INBETRIEBNAHME

8.1

Sicherheitshinweise

WARNUNG
Verletzungsgefahr bei unsachgemäßer Inbetriebnahme.
Eine unsachgemäße Inbetriebnahme kann zu Verletzungen
sowie Schäden am Gerät und seiner Umgebung führen.
▶ Vor der Inbetriebnahme muss gewährleistet sein, dass der
Inhalt der Bedienungsanleitung dem Bedienungspersonal
bekannt ist und vollständig verstanden wurde.
▶ Besonders zu beachten sind die Sicherheitshinweise und die
bestimmungsgemäße Verwendung.
▶ Das Gerät/die Anlage darf nur durch ausreichend geschultes
Personal in Betrieb genommen werden.
▶ Vor der Inbetriebnahme den K-Faktor des verwendeten Fit-
tings einstellen. Siehe Kapitel 9.4 und 9.5.
HINWEIS
Gefahr der Beschädigung des Geräts durch die Umgebung
▶ Das Gerät muss vor elektromagnetischen Störungen, UV-
Strahlen und, bei Außenanwendung, vor Witterungseinflüs-
sen geschützt werden.
